有的朋友買了示波器，看到示波器的刷新率標稱，可能會很好奇，想知道能否測出來。相對于采樣率、存儲深度等由硬件特性決定的指標，刷新率完全是由處理器處理方式?jīng)Q定的，合理的數據處理方式可以得到更高的刷新率，接下來我們就手把手教大家測量示波器的刷新率，感興趣的朋友可以拿起手中的示波器測一下。

首先我們先來了解下示波器刷新率（也叫波形捕獲率）的概念。

波形捕獲率概念

波形捕獲率是個什么概念呢？波形捕獲率是相對于數字示波器來說的。數字示波器采樣、處理數據、把數據在屏幕上顯示出來都是需要時間的。我們也可以這樣理解，示波器會眨眼睛。它們會每秒睜開眼睛多少次，來捕獲信號，其間則會閉上眼睛去處理數據，把數據顯示到屏幕上。

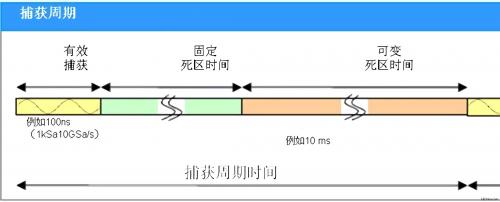

處理數據和把數據在屏幕上顯示出來這段時間稱為死區時間。

死區時間內示波器不采樣數據，是探測不到信號發生的變化的，所以實際上不是所有波形我們都能在屏幕上看到，我們看到的波形其實是被死區時間分隔成一段一段的，因此就有了波形捕獲率一說。

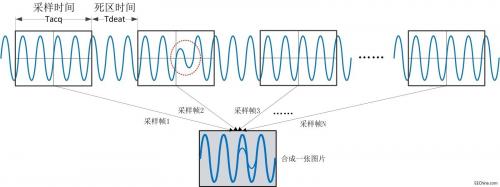

有的人可能會覺得好奇，示波器的屏幕刷新一般只有幾十赫茲，每秒只能刷新幾十張圖片，這么多波形屏幕可以顯示的過來嗎？事實上，示波器里面還有波形合成器，如下圖所示，波形合成器會將多幀波形合成一張圖片，屏幕每秒雖然只刷新了幾十張圖片，但是每張圖片里包含成千上萬幀波形，所以波形刷新率再高屏幕都是可以顯示的過來。

準備工具

1. 被測示波器

2. 測量示波器

3. 信號發生器

4. 2 根 BNC 轉 BNC 線

示波器每采樣一幀波形，都會在 Aux out 輸出一個脈沖信號，這個 Aux out 接口通常和示波器其他 BNC 通道口在一起，因此我們可以測量 Aux out 信號來測量示波器的波形捕獲率。我們本次要測量麥科信 STO1104C 示波器的波形捕獲率。

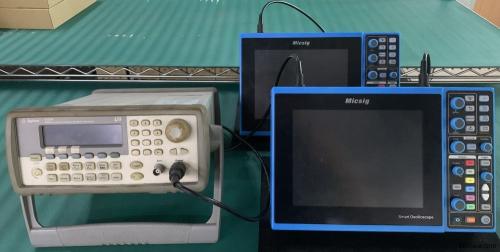

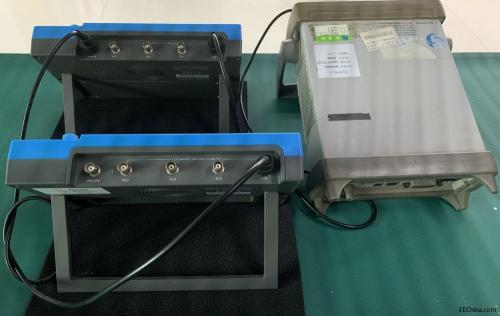

我們用一根 BNC 轉 BNC 線將信號發生器輸入到被測示波器的通道一口，用另一根 BNC 轉 BNC 線鏈接被測示波器的 Aux out 接口和測量示波器的通道一口。

被測示波器設置

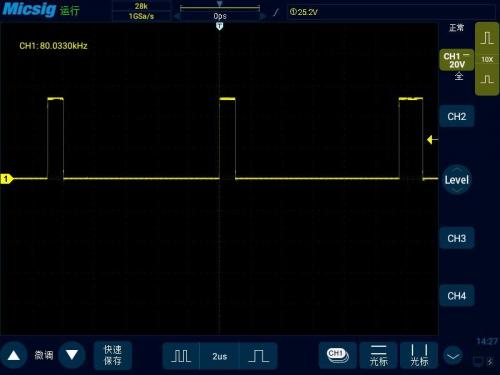

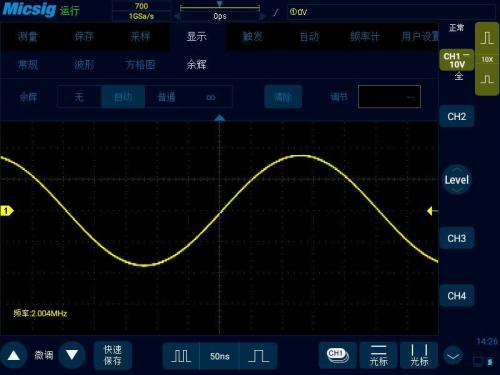

示波器標稱的波形刷新率通常是最大值，而實際上每種設置和每個水平時基檔位下波形捕獲率都不一致，我們需要找到波形捕獲率最大的那個設置。首先我們?cè)O(shè)置信號發生器生成一個 2MHz 的正弦波輸入到被測示波器，然后被測示波器采樣方式設置為正常，余暉設置為自動，記錄長度設置為自動，調節時基到 50ns 后，打開測量示波器通道一的頻率計，讀數為 80KHz 左右，可得被測示波器的最大波形捕獲率在 8 萬次每秒。
