主信號的眼圖顯示了定向耦合器插損和回?fù)p的影響。
我們使用的設置包括把汽車以太網轉換到SMA連接器的夾具、定向耦合器、把SMA轉換到汽車以太網電纜的夾具。
眼圖顯示了在安裝定向耦合器后插損和回?fù)p對汽車以太網信號的影響。最大幅度是100 mVpp，因?yàn)槎ㄏ蝰詈掀鞑捎枚ㄏ蛟砉ぷ?，插損和回?fù)p結果使眼圖閉合。直到最近，定向耦合器方法一直是默認的汽車以太網測試方法，因?yàn)橹耙恢睕]有泰克基于軟件的信號分隔測試方法。
泰克信號分隔方法
泰克信號分隔方法于2019年7月問世，它同時從主測試點和從測試點查看電壓波形和電流波形，來分隔全雙工信號，并采用專有軟件算法提供分隔后的信號。泰克信號分隔方法是一種基于軟件的解決方案，它不用剪斷汽車以太網電纜，用戶就能看到真實信號。這種方法的優勢之一，是它可以顯示主信號和從信號，而不會像定向耦合器方法那樣增加插損和回?fù)p及反嵌影響。
泰克信號分隔方法。
下面的眼圖采用泰克信號分隔軟件。與定向耦合器眼圖相比，信號質量更高，眼圖“更清楚”。用戶可以準確地表示汽車以太網信號，實現信號質量測量，并能夠更快地確定潛在的性能問題。
采用泰克信號分隔軟件的主信號的眼圖。
信號分隔方法與定向耦合方法比較
我們使用上面提到的兩種測試方法，進行測量測試，對比測試結果。
在測試中，我們先使用泰克信號分隔技術、一只電流探頭和電壓探頭設置和運行測試。對定向耦合器方法，我們剪斷汽車以太網電纜，插入帶有SMA連接器的定向耦合器。然后我們運行測試，測試條件與定向耦合器方法相同，然后調用信號分隔方法波形，對比這兩種測試方法。

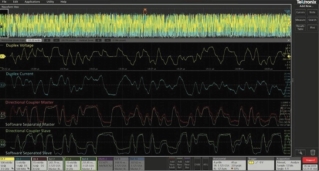

泰克信號分隔方法和定向耦合方法的測試結果對比。
比較結果顯示，這兩種方法的幅度存在著明顯差異，說明了定向耦合器的影響。在采用定向耦合器方法時，主信號的幅度約為90 mVpp (峰峰值電壓)，從信號的幅度約為85 mVpp。相比之下，信號分隔方法中主信號的幅度約為1.5 Vpp，從信號的幅度約為1.45 Vpp。在本例中，定向耦合器增加了20 dB損耗。
為消除定向耦合器引入的斷點，反嵌必不可少，以補償插損和回?fù)p。如前所述，盡管有可能能夠消除定向耦合器的影響，但反嵌可能會放大系統中的噪聲，影響測量和表征精度。還應該指出，反嵌可能會耗用很長時間，極具挑戰性。此外，對汽車的系統級測試和維護保養來說，剪斷電纜、安裝定向耦合器可能會極具挑戰性。
相比之下，信號分隔方法不用干擾系統就能顯示真實信號。通過這種全新的汽車以太網測試方法，用戶可以表征信號，精度更高，時間更少，而且不會增加費用和測量挑戰。用戶可以使用這種方法，在系統級執行信號完整性測試，執行應用環境中提供的所有測試。
小結
本文介紹了汽車以太網、全雙工通信、隔離主信號與從信號的需求、信號分隔測試方法，以及當前定向耦合器插入方法與泰克新型信號隔離方法比較。
通過比較兩種汽車以太網測試方法，可以了解泰克信號分隔解決方案的優勢，如比定向耦合器信號方法更準確地查看真實信號，簡化了元器件級和系統級測試設置，縮短了測試時間，滿足了汽車整個生命周期的測試需要。
