5G標準制定正在如火如荼地討論中，未來的終端勢必將同時支持LTE和5G NR等多種制式。當終端的LTE和5G NR收發鏈路同時工作時，在很多頻段組合下會發生相互干擾，造成靈敏度回退［1-2］，甚至導致這些頻段組合最終無法在現網中應用。因此需要對終端內部的互干擾進行深入分析。

1.終端互干擾背景

1.1 互干擾來源與分類

終端內互干擾主要來源于射頻前端器件的非線性。非線性器件可劃分為無源和有源兩大類。其中非線性無源器件包括濾波器、雙工器等；非線性有源器件包括開關、PA（功率放大器）、調諧電路等。無源器件產生的諧波及互調干擾一般要弱于有源器件。在有源器件中PA是主要的非線性來源。
描述非線性器件輸入輸出信號的泰勒級數展開式是：

y=f（v）=a0+a1v+a2v2+a3v3+a4v4+a5v5+… （1）

其中，v為輸入信號，y為輸出信號。

當輸入為單音信號coswt時，輸出信號就包含了2wt、3wt等高次諧波分量。如諧波落入另一接收頻段時就造成了諧波干擾，如圖1所示。該干擾多發生在低頻發射和高頻接收同時進行的場景。

當輸入信號包含多個頻率分量時，輸出就包含了這些頻率分量的各階互調產物。以輸入兩個頻率分量cosw1t和cosw2t為例，輸出會包含二階互調（w1±w2）、三階互調（2w1±w2、w1±2w2）等。如互調產物落入接收頻段就會造成互調干擾。該干擾多發生在高低頻同發場景，外界信號倒灌入U(xiǎn)E發射鏈路場景等，如LTE語音和5G數據并發，LTE信令和5G數據并發等?；フ{(diào)失真中二階和三階失真幅度最大，階數越高失真幅度越小，一般來說三階以上互調失真幅度較小在多數場景下帶來的影響可不考慮。

此外，諧波混頻干擾也是需要注意的干擾場景，該干擾將在第5章節進行全面討論，此處不贅述。

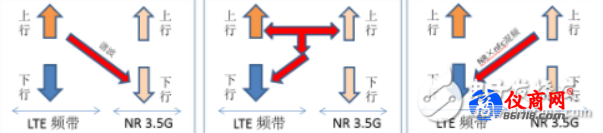

圖1 互干擾分類

1.2 典型頻段的互干擾

目前3.3 GHz—4.2 GHz頻段（以下簡稱3.5 GHz頻段）是5G的重點部署頻段，對其造成嚴重干擾的信號多為低頻信號產生的二次諧波/三次諧波、二階互調/三階互調等。

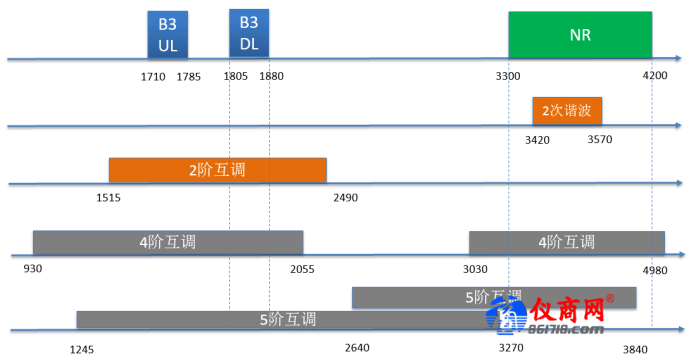

以B3與3.5 GHz的互干擾為例，如圖2所示。B3上行的二次諧波會對3.5 GHz下行造成二次諧波干擾。B3上行與3.5 GHz上行的二階互調產物會對B3的下行接收造成干擾。此外還有更高階的四階互調和五階互調干擾等。

圖2 B3與3.5 GHz互干擾

下面將對互干擾情況做進一步的分析。為簡化分析，假定終端同時支持LTE和5G，在天線架構上分為LTE與5G共天線和獨立天線兩種架構。下面將依次分析諧波干擾、互調干擾及諧波混頻干擾。

2.諧波干擾

2.1 共天線架構

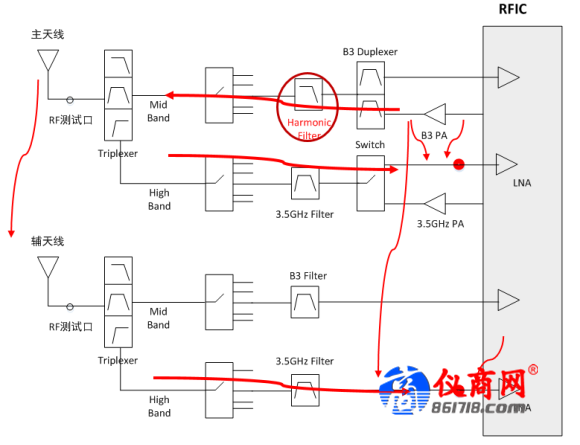

當LTE與5G采用共天線架構時，B3 PA輸出的二次諧波對3.5 GHz接收通路的影響主要分為以下三部分，具體干擾路徑如圖3所示。

一部分諧波經過B3 Duplexer-》Harmonic Filter-》Switch-》Triplexer-》Switch-》3.5 GHz Filter-》Switch-》LNA，之后進入RFIC主接收通道，帶來干擾。

一部分諧波與上述類似，經過天線空口輻射耦合進入輔接收通道。

另有一部分B3 PA輸出的諧波經過PCB板直接耦合進入3.5 GHz主接收和輔接收通道，帶來干擾。

對于上述經發射和接收通路進入3.5 GHz LNA輸入端的諧波干擾，一般采用諧波抑制濾波器（Harmonic Filter）來降低干擾。
