感應耐壓試驗如何評估變壓器內部絕緣的缺陷

變壓器及互感器的感應耐壓試驗（含飛弧防護驗證）是確保設備絕緣系統可靠性的核心試驗項目。變壓器繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，是評估變壓器內部絕緣性能的關鍵測試，其核心目的包括：

1.驗證絕緣強度

通過施加高于額定電壓的試驗電壓（通常為額定電壓的2-3倍），模擬運行中可能出現的過電壓工況，檢測繞組內部匝間、層間、段間及相間絕緣材料是否能夠承受長期電應力而不發生擊穿或局部放電。

2.排查制造缺陷

在制造過程中，繞組可能存在漆膜破損、絕緣紙褶皺、導線毛刺等微小缺陷。感應耐壓試驗?zāi)鼙┞哆@些隱患，避免因絕緣薄弱導致的匝間短路或?qū)娱g擊穿，防止運行時發生嚴重事故（如爆炸或起火）。

3.評估絕緣結構設計

驗證繞組分段、層間絕緣布置等設計是否合理，確保在動態電磁應力下（如諧波、涌流等復雜工況），各部位電場分布均勻，避免局部電場集中引發絕緣劣化。

4.預防運行故障

運行中的變壓器可能因雷電沖擊、操作過電壓或長期溫升導致絕緣老化。該試驗通過高頻或工頻高壓的持續作用（如1分鐘至數小時），模擬加速老化過程，提前發現潛在絕緣劣化趨勢。

5.符合安全標準依據國際標準（IEC60076、GB1094、GB9706.1-2020/IEC 60601-1中 15.5.2試驗要求），縱絕緣耐壓試驗是變壓器出廠及投運前的強制性測試，確保設備滿足行業安全規范，降低因絕緣失效導致的電網事故風險。

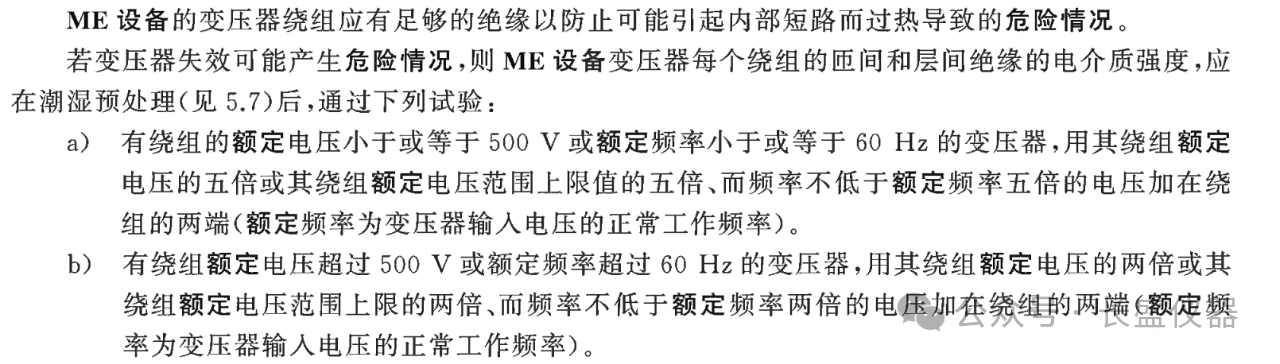

GB9706.1-2020/IEC 60601-1中 15.5.2試驗要求:

示例：某10kV變壓器在感應耐壓試驗中，當電壓升至1.5倍額定電壓時，監測到B相繞組層間存在間歇性局部放電信號，最終定位為絕緣紙未充分浸漬導致的微小氣隙。修復后復測通過，避免了投運后可能引發的層間短路故障。此案例凸顯了該試驗在質量管控中的關鍵作用。

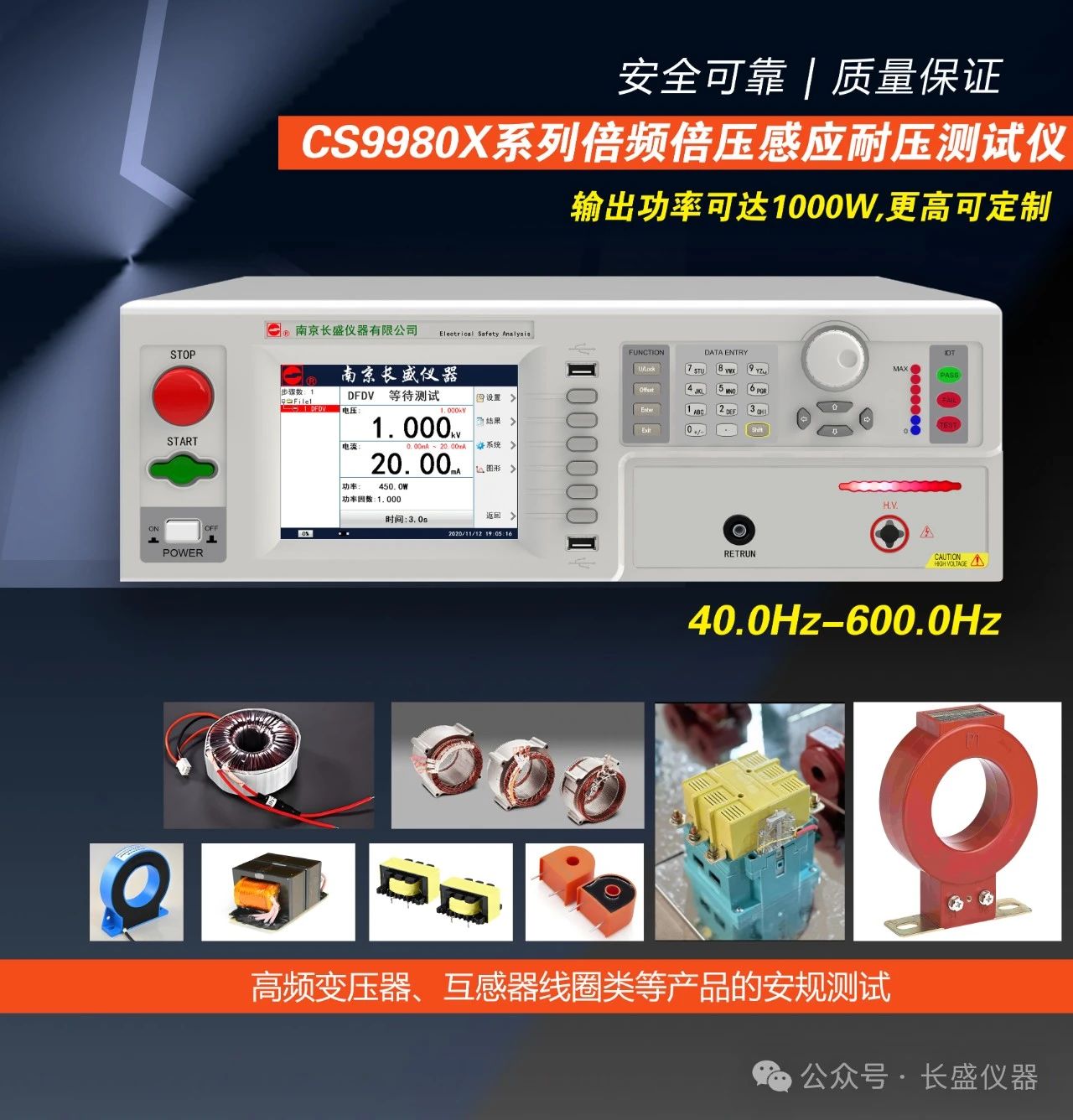

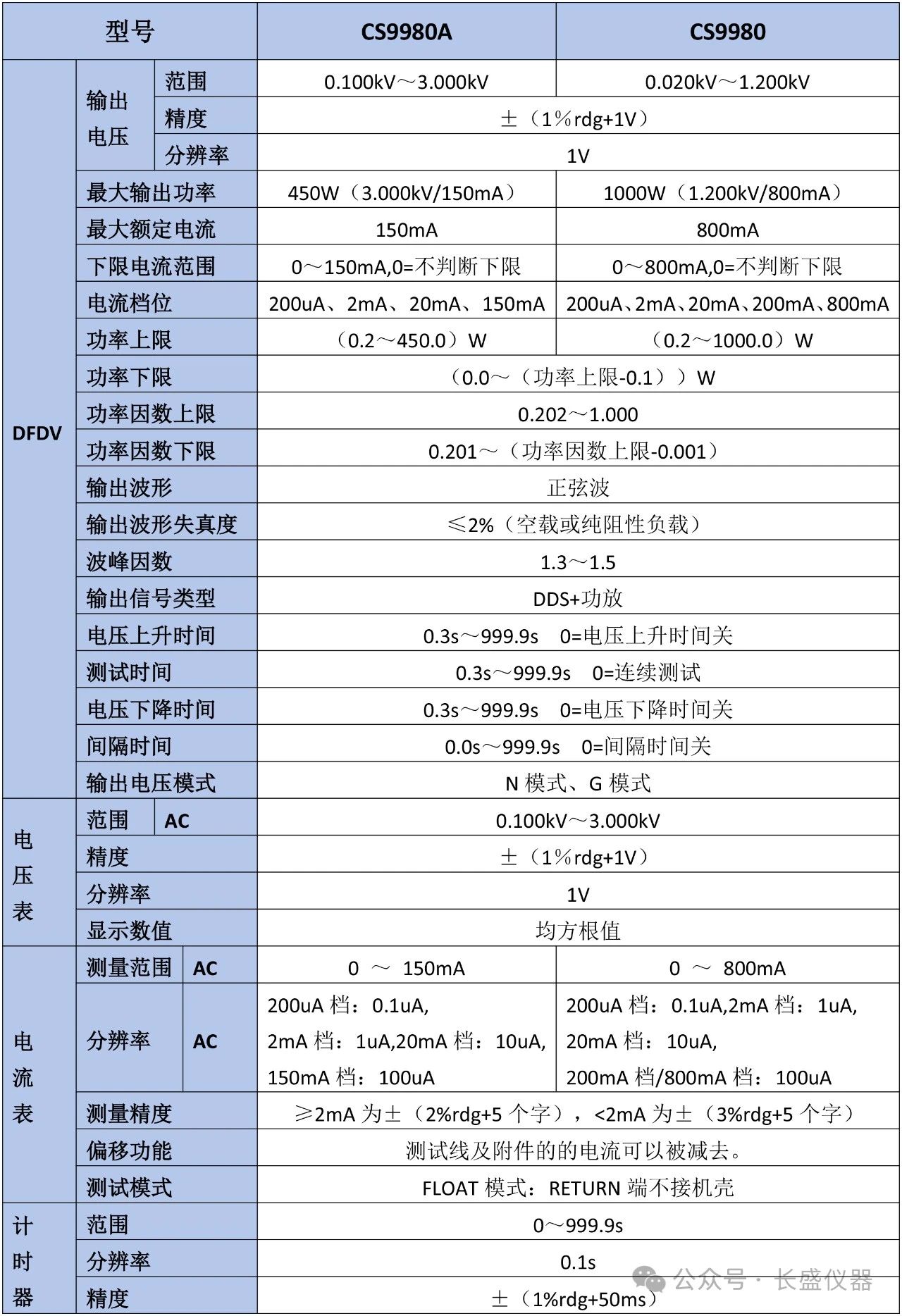

CS9980X系列倍頻倍壓感應耐壓測試儀是為滿足上述要求而進行設計的。CS9980X系列測試所需要的電壓是由DDS原理產生的標準正弦波經線性功放驅動輸出，具有波形純凈、失真度小的特點；輸出頻率范圍為40.0Hz-600.0Hz，步進為0.1Hz。輸出電壓采用反饋穩壓技術，輸出電壓穩定、重復性好、測試精度高。獨特設計的電弧技術，可偵測出線圈層間之間的短路情況。
