示波器帶寬越寬，能測量到的信號頻率越高，這是一個常識性的概念，但是這具體是什么原理呢，信號帶寬和示波器帶寬又有怎樣的關系呢？

很多時候，我們發現測量數據偶爾有錯誤，猜測可能是時鐘信號質量的問題，可是用示波器測試信號，發現信號波形也挺好的，沒有問題?？墒悄闶欠裰?，我們測量到的可能并不是真實的波形信號。

圖1是一個用500MHz帶寬示波器測試100MHz差分時鐘信號的波形結果，大家看是不是感覺波形還可以，沒什么過沖、毛刺。但我們將帶寬提升到1GHz是，得到的波形如圖2所示，我們就發現了信號中的過沖波形。

圖1  500M帶寬下的100M差分時鐘

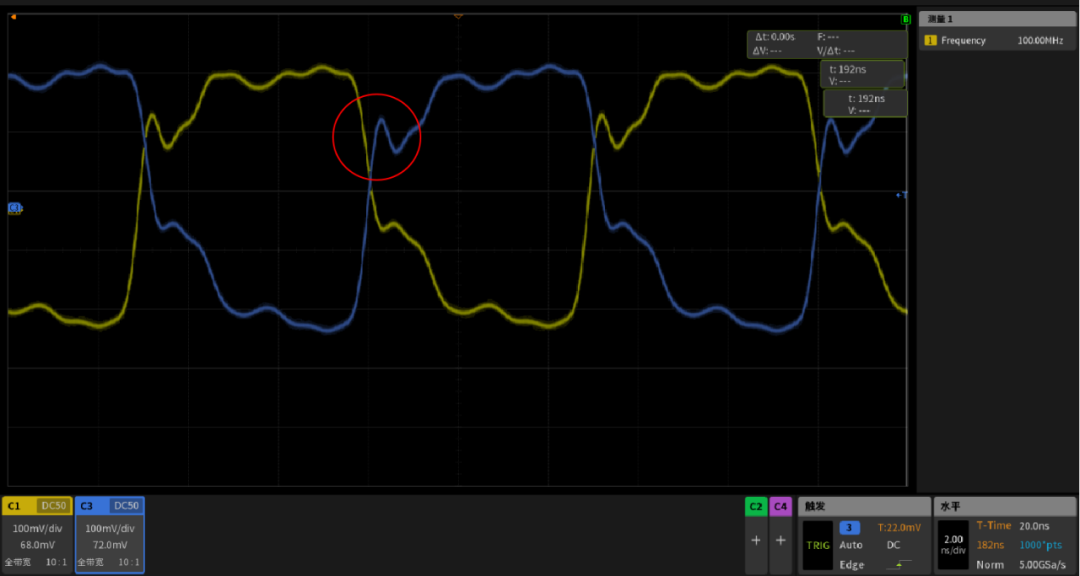

圖2 1G帶寬下的100M差分時鐘

我們進一步通過FFT分析，如圖3所示，可以很清楚的看到。500M帶寬情況下，100M的差分時鐘只有基波分量、3次諧波和5次諧波。

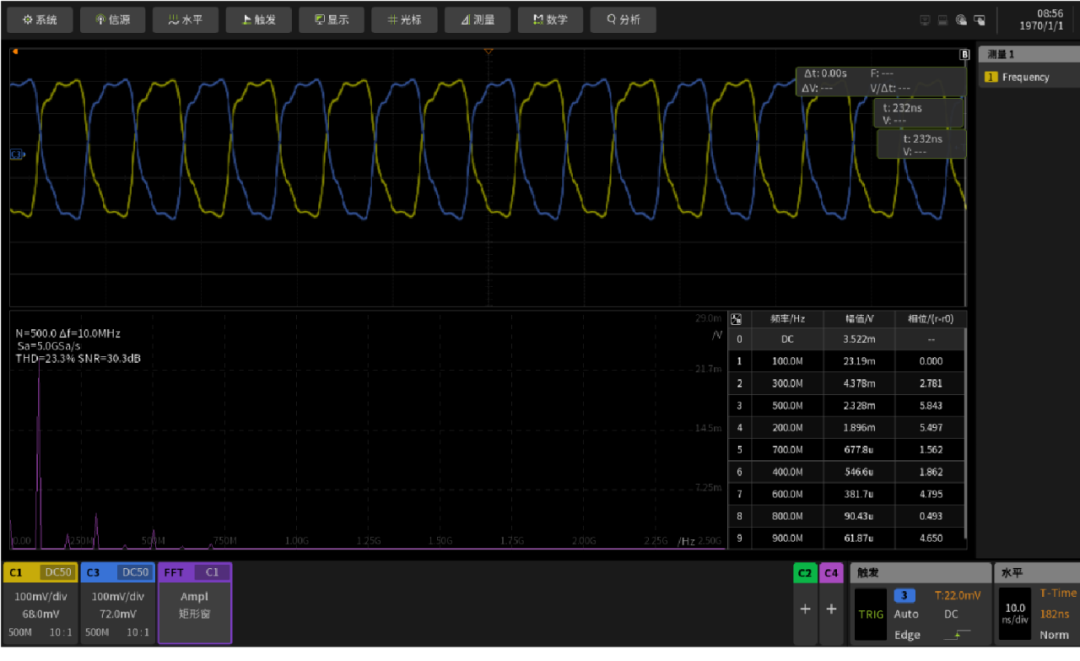

圖3  500M帶寬FFT分析結果

對比而言呢，如圖4所示，1G帶寬可以看到11次諧波。所以說1G帶寬可以看到更加準確真實的波形。

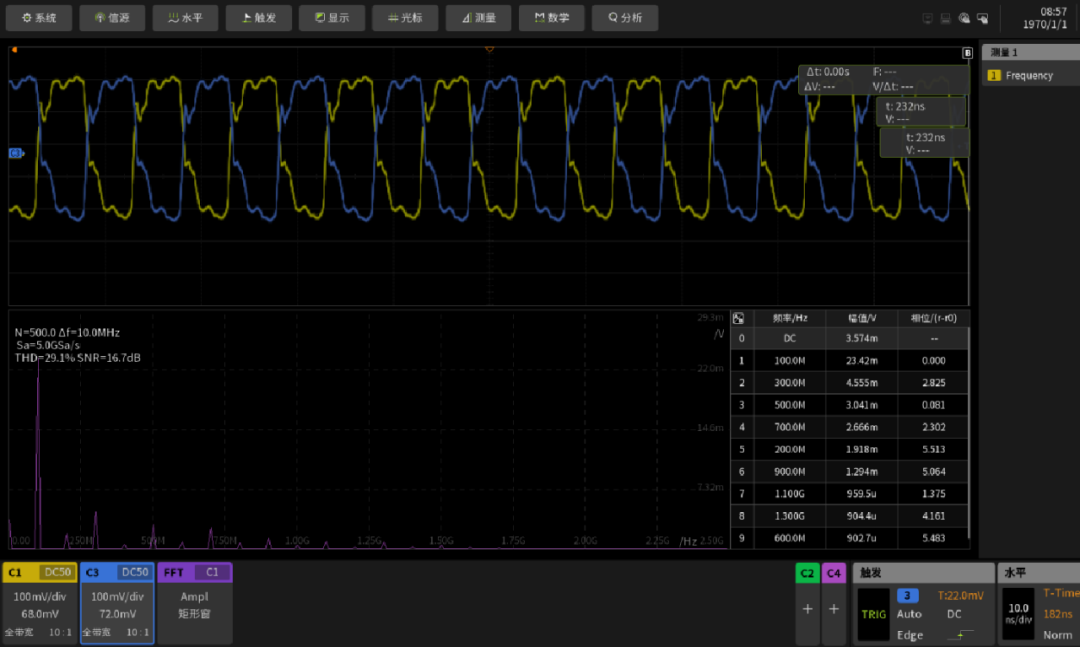

圖4 1G帶寬FFT分析結果

再舉一個極端的例子，我們輸入一個250M的差分時鐘信號，示波器帶寬為500M時，波形結果如圖5所示，從波形看來我們甚至可能以為這這個時鐘一個正弦波信號，而不是一個方波時鐘。

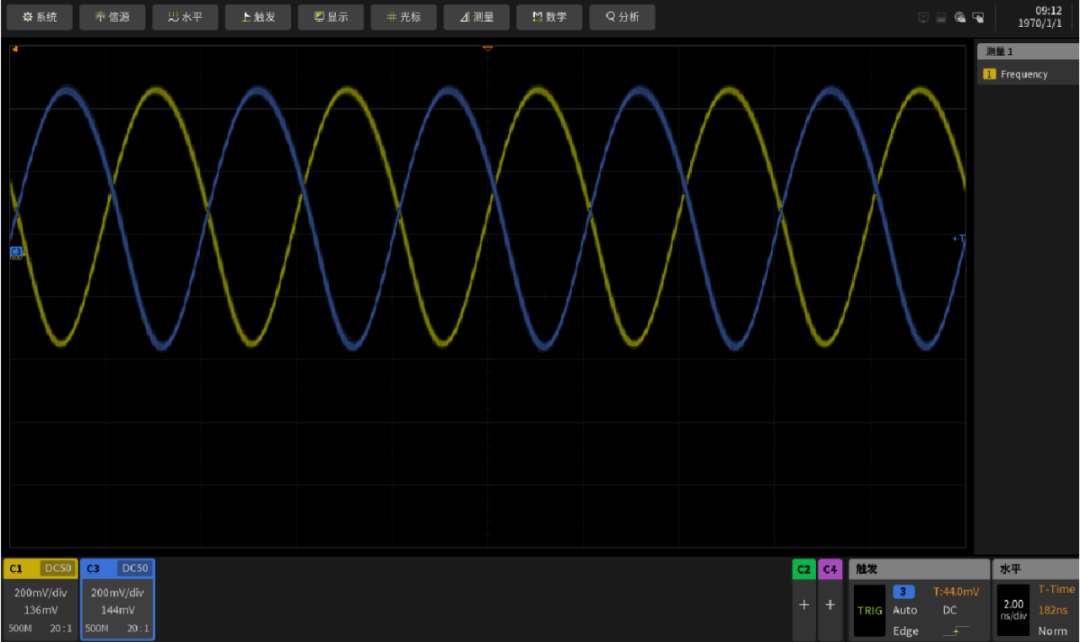

圖5  500M帶寬下的250M差分時鐘

而當我們打開1G帶寬后，可以清楚的看到，這不是一個正弦波，如圖6所示。

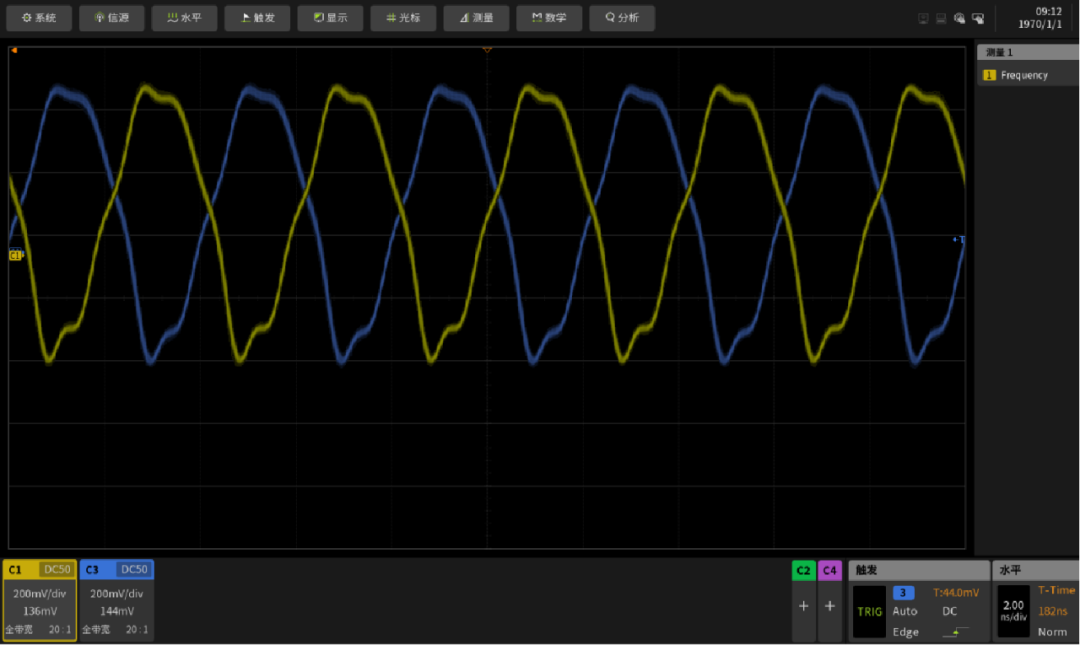

圖6 1G帶寬下的250M差分時鐘

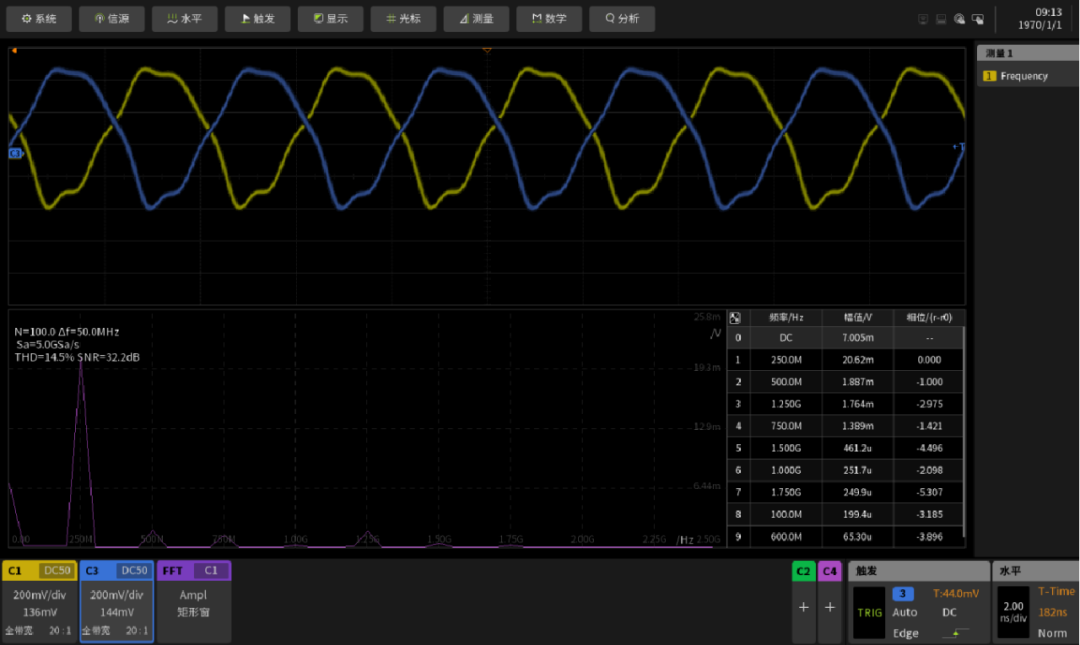

我們再進一步通過FFT分析，可以看出，500M帶寬下之所以會呈現一個正弦波的形態，主要是因?yàn)槌嘶ㄍ猓渌钠娲沃C波都被過濾掉了，也就只剩下正弦波了，如圖 7所示。

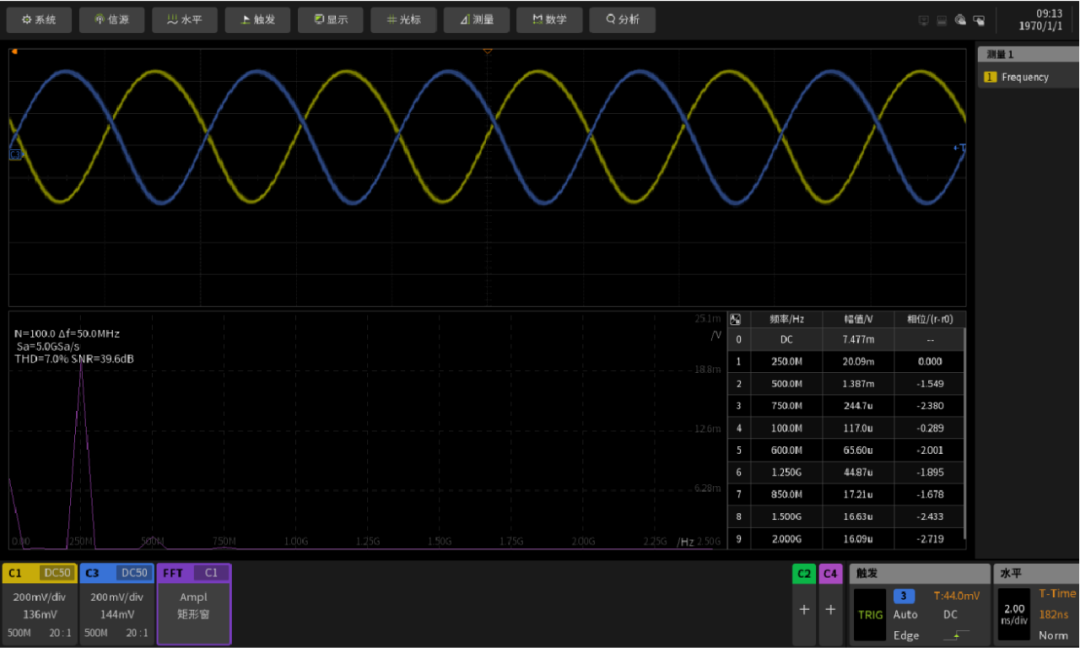

圖7  500M帶寬FFT分析結果

而在1G帶寬下我們可以看到5次諧波，如圖8所示，這是因?yàn)槲覀?G帶寬余量是比較大的，所以1.25G的信號也能夠被采集到。

圖8  1G帶寬FFT分析結果

所以示波器帶寬越高，在高頻信號的測量上，可以提供更多的諧波信息，讓波形更接近真實信號。從波形分析的角度而言，如果只看波形的大概樣子，一般要求最少3次諧波，如果想要對信號質量做分析或者比較嚴格的時序分析，一般建議要觀察到7次以上的諧波。也就是說，如果要分析一個70-150M的方波信號，建議采用1G帶寬的示波器。

ZUS6104的1GHz帶寬，除了以上價值外，其另一個重要價值在于讓我們的以太網測試功能更加準確。以太網分析功能是ZUS6104的一個高級功能，用于對以太網信號進行眼圖等信號分析。得力于1GHz帶寬，5GSa/s采樣率，12bit分辨率讓測試更加準確，結果更加可靠。

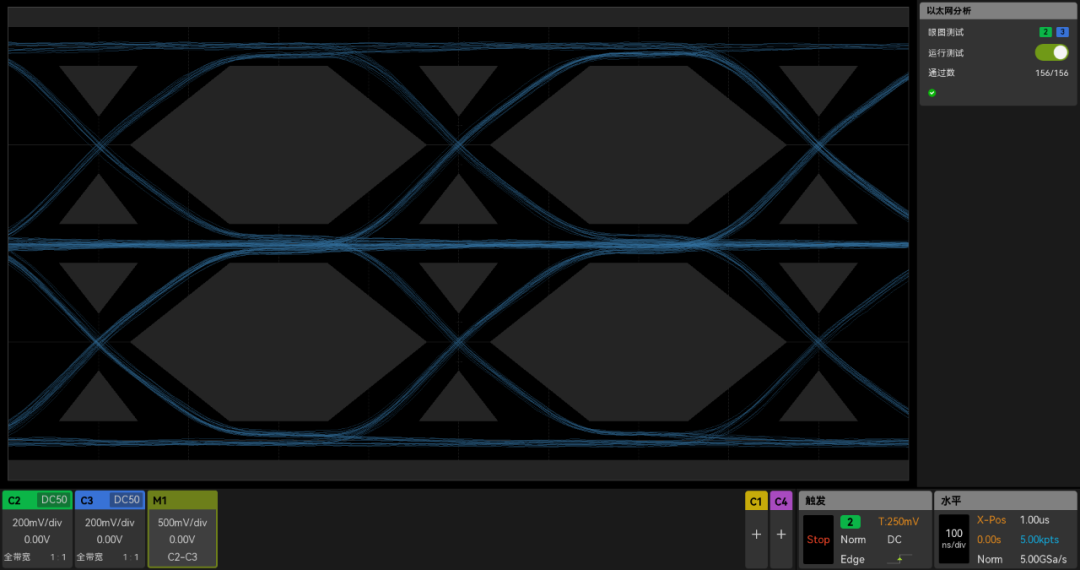

圖9  以太網分析功能

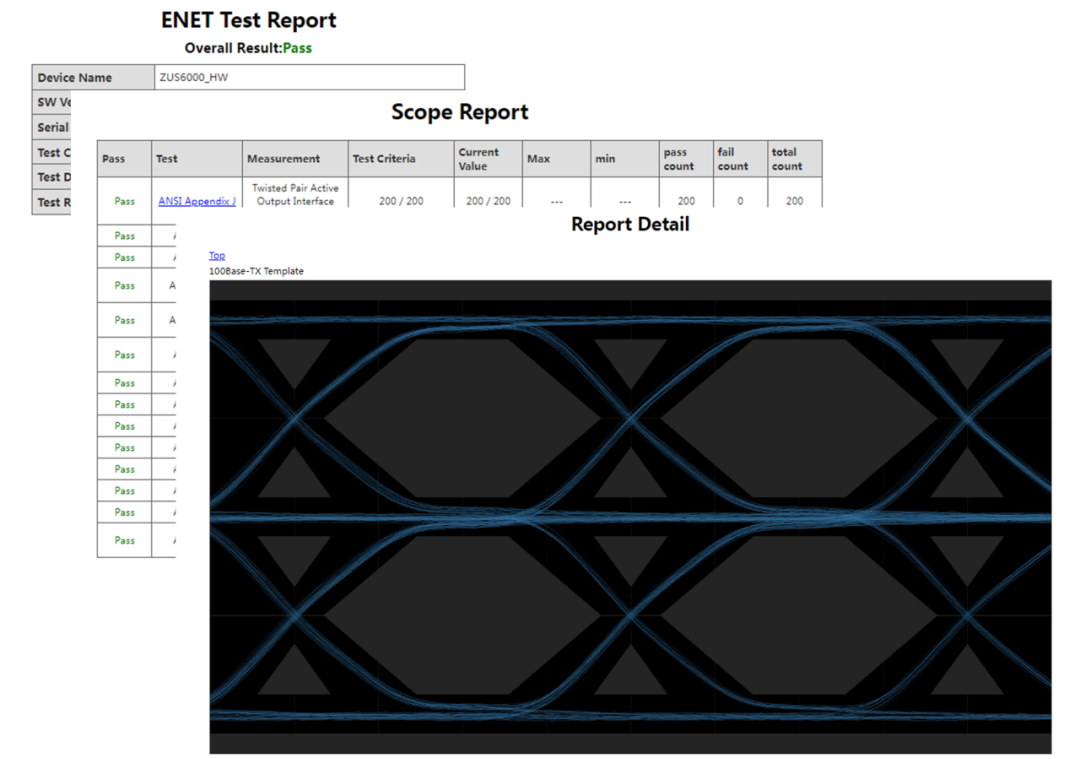

圖10  以太網一致性報告

ZUS6000高精度智能硬應用型示波器，歡迎大家咨詢使用。
