頻譜分析儀通常用于監測手機基站的信號強度。信號強度通常代表手機在該地區的通信質量。對于手機，有2G，3G，4G信號，每個地區使用不同的頻率帶寬。此應用程序用于監測和分析700 MHz基站的信號。
測試的基本理解
手機信號的測試方法是利用天線接收空中的信號強度，然后將結果與各國的頻譜進行比較，以了解測試信號屬于哪個系統。

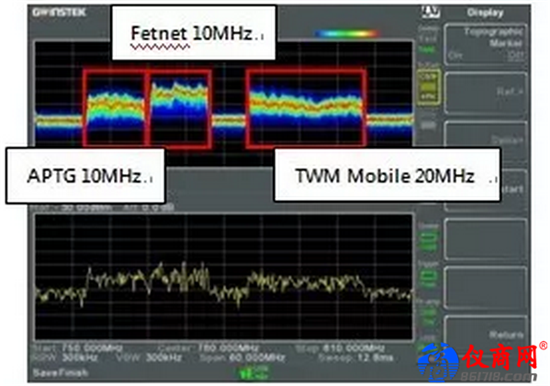

曲線說明
使用拓?fù)鋱D+頻譜模式可以方便地分析信號
所需設備

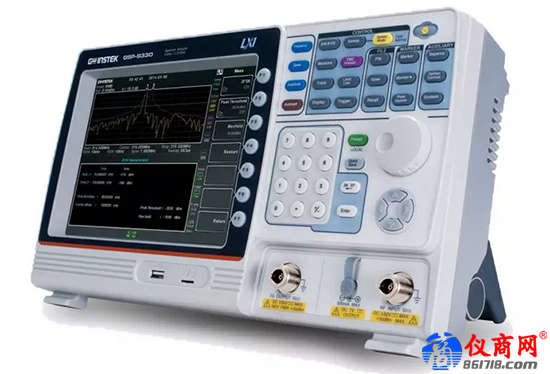

-GSP-9330 / GSP-9300B
-選配03: 電池組
-ADP-001 : N-BNC 適配器
-ATA-001 : 一般天線
注: 購買選配的GSP電池模塊以方便戶外測試。
測試步驟

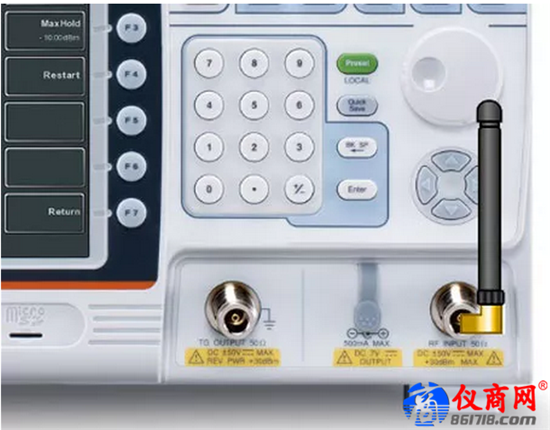

1.將RF 終端與天線連接
2.設置所需的頻率帶寬
3.打開前置放大器(PA)
4.降低參考電平，打開前置放大器
5.跟蹤采用 Clear & Write 和 Max Hold的方式
6.顯示模式下使用拓?fù)鋱D+光譜模式
注:使用拓?fù)鋱D模式增加信號出現的概率

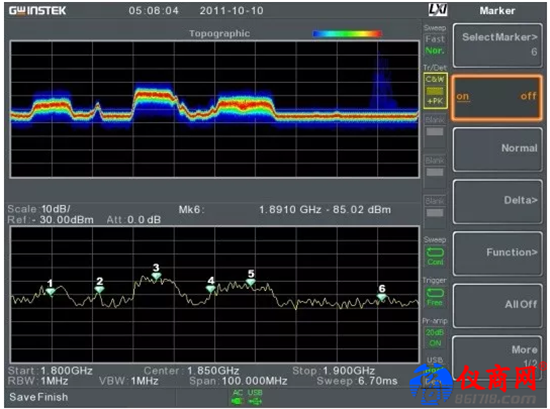

測量結果
