電容紋波電流測試.測試時將<<每格幅值>>檔調到適當?shù)母穸? 將<<每格時間>>檔調到適當?shù)母穸?示波器屏幕上至少顯示三個完整周期的波形);調節<>旋鈕使波形穩定,再按<>鍵采集波形,如下圖:

二、電容應用工作電壓測試

電解電容的工作電壓應力不能超標這是最基本的應該初學者都知道，不過也得測試。

電容電壓測試連接方法

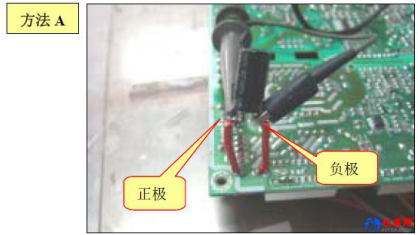

A.方法(1):電容電壓測試時可按紋波電流測試的接法連接后, 直接用電壓探頭夾住電容引出導線測試,如下圖:

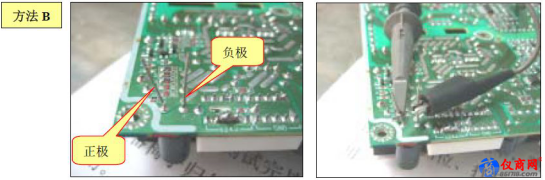

方法(2):在電源板的錫面找出待測電容正負極對應的焊點,焊上兩根導線,然后用電壓探頭夾住引出的導線測試.如下圖:

示波器調試方法及電壓測試

A．調試

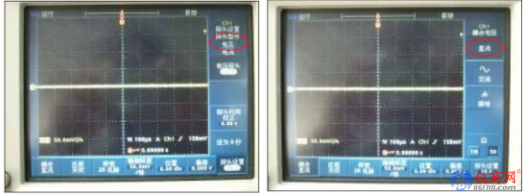

（1）選擇對應的測試通道，探頭設置為《電壓》,選擇測量《耦合直流》檔位;

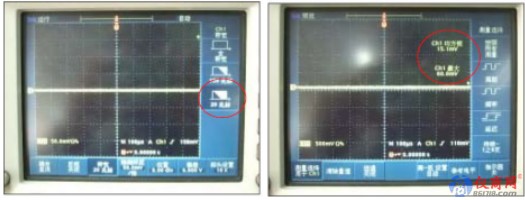

（2）將帶寬選為20MHz；

（3）調試示波器屏幕顯示測量值〈均方根〉、〈最大值〉二個測量項目。如下：

B .電容工作電壓測試

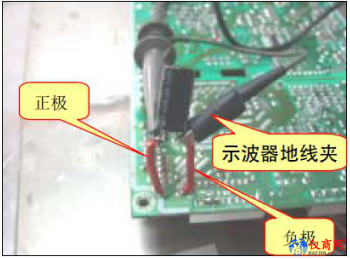

(1)電壓探頭夾住電容引出導線時,注意示波器地線接電容負極引線,示波器正極線接電容正極引線.如下圖:

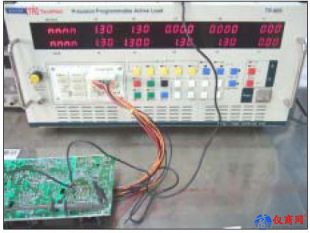

依待測電源板負載條件對電源板輸出端進行帶載調試,可用電子負載帶載.如下圖:
