3.頻率測試準確性的實際驗證

3.1測量儀器設置

現在以信號發生器的輸出作為參考基準，輸出頻率設置為24MHz，測量并計算各儀器測試的頻偏，判斷準確性。

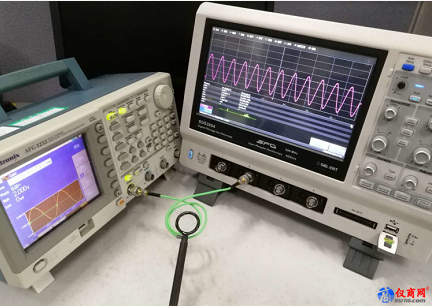

如下圖所示，信號源的CHA作為輸出，同軸線纜連接到示波器的CH2，兩者阻抗都設置為50ohm，保證特性阻抗連續，然后使用近場探頭檢測輻射能量。

在進行頻率計相關測試時，將上圖連接到示波器的同軸線纜一端連接到頻率計輸入端口即可；

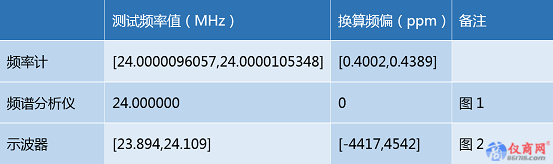

測試結果：

分析：

（1）頻率計和頻譜分析儀的測試結果都非常接近信號發生器的輸出頻率

（2）示波器測量頻率的致命性缺陷是函數測量值的位數不不足，而且數值的波動范圍很大，可以判斷不適合精確測試，它的作用應該體現在觀察波形特征。

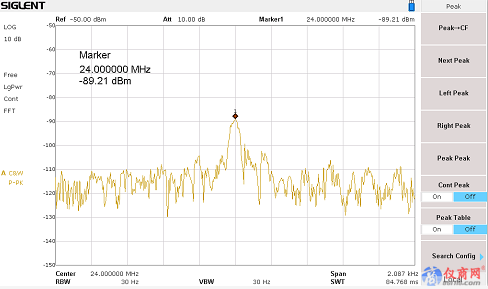

圖1

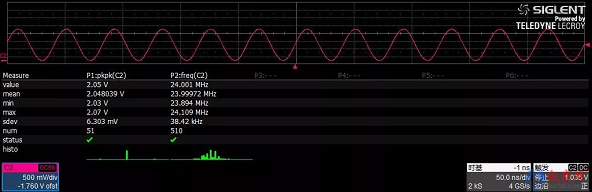

圖2

3.2產品主板上的24MHz晶體電路頻率實測

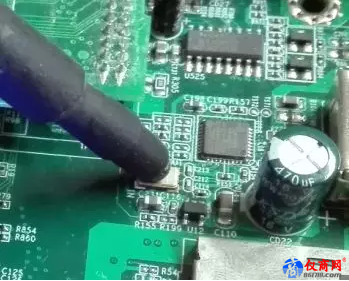

頻譜分析儀測試環境，近場探頭靠近晶體封裝外殼。在使用示波器和頻率計時，配合電容為3.9pF的無源電壓探頭，點觸晶體引腳測試。

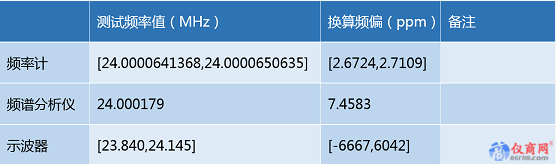

測試結果：

分析：

（1）頻率計和頻譜分析儀的測試結果對比，前者數值小了5ppm左右，從趨勢上分析符合理論計算，因為頻率計探頭電容的附加，必然會使晶體電路頻率減小。

（2）示波器的測試結果仍然波動很大，可以判斷不適合精確測試。

3.3驗證無源電壓探頭的電容分別為10pF、3.9pF兩種條件下，探頭對晶體頻偏的影響

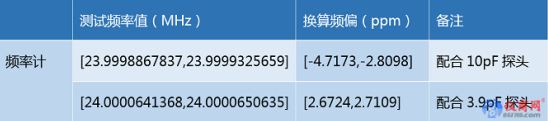

測試結果：

分析：

理論計算電容越大，測試到的頻率越小，而實際測試結果10pF探頭也比3.9pF探頭的測試結果小6ppm左右，所以可以評估探頭上的這幾個pF的差別，對頻偏的影響還是很顯著的。

4總結

（1）如果是進行晶體振蕩電路的頻率測試，頻譜分析儀最合適，其次是使用頻率計配合電容較小的無源電壓探頭來測試，而示波器只能大致觀察頻率值，并不適合精確測量。

（2）如果根據實際情況判斷接觸式探頭的寄生電容對電路工作狀態影響不大，例如測量某個芯片輸出的時鐘頻率，這時候頻率計應該是優選的。首先因為頻率計不但能夠準確測量到頻率值，而且可以得到頻率波動的峰-峰值走勢，還可以測量到信號電平值，也就是說一次測量獲得的信息量更大；而頻譜分析儀只能抓到頻率值，除非是在EMI摸底測試的時候，否則輻射功率值我們通常并不關心。其次因為頻譜分析儀配合近場探頭來捕獲輻射能量的能力有限，待測時鐘信號的能量可能會被附近其他更強的輻射源淹沒，導致無法獲得時鐘頻率對應的功率峰值，也就無法測量到時鐘頻率。

（3）要注意到示波器的作用并不在于精確測量信號幅度或者頻率，它的優勢是來抓取波形，判斷時鐘電路是否工作在正常的狀態。例如當測試到晶體振蕩電路的波形不是正弦波，而接近方波時，則判斷可能是驅動功率過大，進一步計算功率數值后如果確認，就需要調整電路參數，避免損壞晶體。
