晶振，是電路中重要的電子元件，控制著系統運行的節拍。基于不同的應用場景，晶振有多種類型，無源晶振是其中價格便宜而又應用廣泛的一種。在使用示波器測量無源晶振輸出頻率時，常常會發現晶振有輸出無信號、晶振不起振等異常情況。本文就此情況略談一二。

1.無源晶振簡介

無源晶振，準確來說應叫Crystal（晶體），有源晶振則叫Oscillator（振蕩器）。無源晶振是在石英晶片的兩端鍍上電極而成，其兩管腳是無極性的。無源晶振自身無法震蕩，在工作時需要搭配外圍電路。在一定條件下，石英晶片會產生壓電效應：晶片兩端的電場與機械形變會互相轉化。當外加交變電壓的頻率與晶片的固有頻率相等時，晶體產生的振動和電場強度最大，這稱為壓電諧振，類似與LC回路的諧振。

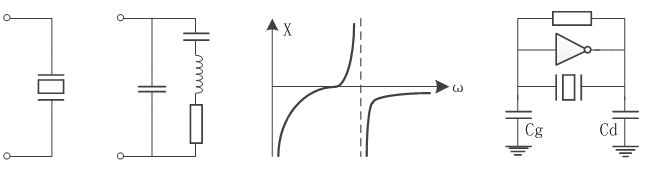

圖 1 石英晶體的電路符號、等效電路、電抗特性及外圍電路圖

由于晶體為無源器件，其對外圍電路的參數較為敏感，尤其為負載電容。根據晶體的手冊，我們得知測試電路中有推薦電容，此電容對晶體是否起振大有關聯：

Cg、Cg稱作匹配電容，是接在晶振的兩個腳上的對地電容，其作用就是調節負載電容使其與晶振的要求相一致，需要注意的是Cg、Cg串聯后的總電容值（）才是有效的負載電容部分。Cic：芯片引腳分布電容以及芯片內部電容?！鰿：PCB走線分布電容，經驗值為3至5pF。

在某項目上使用到的一款32.768kHz無源晶振，手冊中負載電容推薦值為12.5pF?？梢姶酥递^為細小，微小的變化足以影響電路特性。

2.探頭的影響

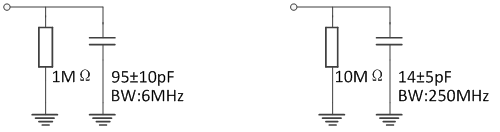

探頭，其實跟示波器一樣，都是測量系統的一部分，其正確使用與否很大影響著測試結果。當探頭的探針點擊測量點時，探頭的接入會對被測電路造成影響，這被稱為探頭的負載效應。這種負載效應一般簡化為電阻與電容的并聯。在帶寬500MHz以下的示波器，一般標配是1倍衰減或10倍衰減的無源探頭，某些探頭的衰減比可手動選擇。不同衰減比的探頭在帶寬、輸入電阻、輸入電容上面都有差異：

圖 2 ZP1025SA 1倍、10倍衰減時的參數差異

可見探頭的輸入電容，比晶體手冊的負載電容要大。探頭的介入，必定大大影響到原已參數優化好的電路，從而嚴重影響晶體電路的起振。兩害相權取其輕，測量無源晶振時應優先選用10倍衰減探頭。若10倍衰減探頭的寄生參數還是過大，可以考慮選用有源高壓差分探頭，其負載參數優化得非常小，如Lecroy的ZP1000探頭，輸入阻抗可達0.9pF、1M歐姆。

3.選擇合適的測量點

既然晶體兩端非常敏感，不便于接上探頭測量，那可以換一種思路，在其他地方測量該信號。

某些時鐘芯片帶clock out功能，此功能是buffer晶體的信號，其管腳的輸出是有很強大的驅動能力的，因此可以直接使用探頭測量。
