在使用功率計或者功率分析儀測試時，一般我們要求選擇合適的量程，這樣測量比較準確，一般要求測量數值在量程的1/3到2/3左右，但有些時候，測試的數值只在量程的1/5甚至1/10左右，而數值卻顯示超量程，這一切都要從量程的本身規定來講。

一、量程

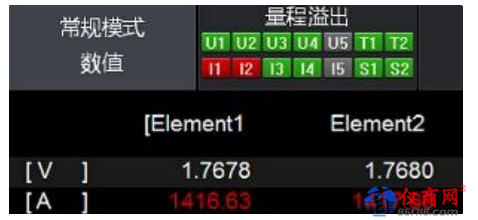

量程是度量工具的測量范圍，現代電子測量儀器的量程一般都是有多個檔位可調的，以滿足不同范圍的測試需求，而量程大部分默認情況指的是：真有效值的連續最大允許輸入值。也就是說真有效值的范圍要在量程之內，這一點是我們?nèi)粘y試時都比較熟悉的一點，通常情況下，當RMS數值超過量程時，儀器面板會顯示超量程報警。但是，有時候我們看到量程報警時，去調節量程發現，數值并沒有超過量程，甚至還遠小于量程，但量程確顯示報警，這是什么問題呢？其實，量程的限制并不僅僅只有真有效值，還有峰值。

二、峰值因數

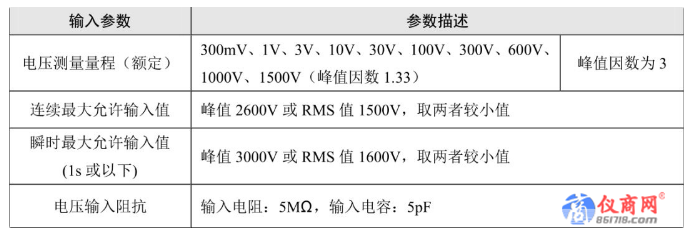

峰值因數通常用CF表示，是CREST FACTOR的縮寫 ，CF是指周期波形的峰值與有效值之比。而量程的定義不僅有真有效值的限制，而且還有峰值的限定，一般兩者取較小值。一般來說，儀器量程比較常見的峰值因數有3和6。當量程為1000V，峰值因數為3時，測試的數值真有效值不能超過1000V，峰值不能超過3000V，兩者取較小值。所以，真有效值不能超過量程，峰值也不能超過量程。下圖是PA8000的量程表，上面清楚的描述了各個量程所規定的峰值因數。

三、峰值超量程原因

峰值因數超量程的可能性大致有兩種原因：

1、儀器本身峰值因數較小，而被測信號尖峰較大，峰值因數過大，導致數值顯示超量程，此種情況解決方法較為簡單，將量程選擇到更大的檔位，調節峰值因數，或者直接選擇自動量程，即可解決此問題。

2、儀器測量時，引入了尖峰信號的干擾，比如當?shù)皖l信號的RMS值為100V峰值因數為3時，混入一個1000V的周期性高頻尖峰信號，雖然在RMS值上可能影響很小，但在峰值上會直接拉高到1000V，峰值因數從3躍遷到10，導致量程報警，這也就是很多時候測試數值只有很小，量程很大，卻依然顯示超量程報警的原因。

四、干擾問題解決方案

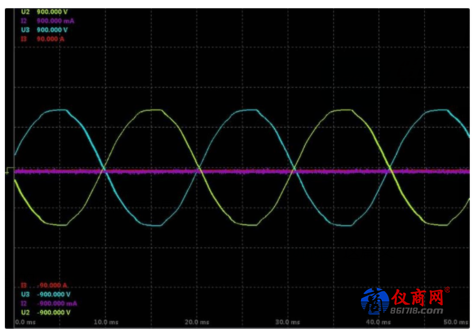

ZLG致遠電子PA系列功率分析儀均免費標配波形顯示功能以及濾波功能，頻率濾波器可被用于精確檢測過零點，頻率濾波的截止頻率可選擇 1kHz、500Hz、100Hz線路濾波的截止頻率可選擇 1MHz、300kHz、100Hz~100kHz 中的一個頻率值。當選擇截止頻率為“100Hz~100kHz”，用戶可在設置 100Hz~100kHz 范圍設置截止頻率，單位為 kHz。同時支持FFT功能定位具體干擾點，配合濾波功能，有效的解決因干擾問題帶來的測試?yán)_，助力行業高精度測試測量。
