圖2 CAN總線模塊防浪涌應用電路

同樣道理，為 SP00S12 應用于 RSM485PHT 串口通信中， 將 SP00S12 的信號端口與 RSM485PHT 模塊的差分信號端口 A、 B 連接，則可使 485 通信端口滿足 IEC61000-4-5 ±4KV 的浪涌等級要求。

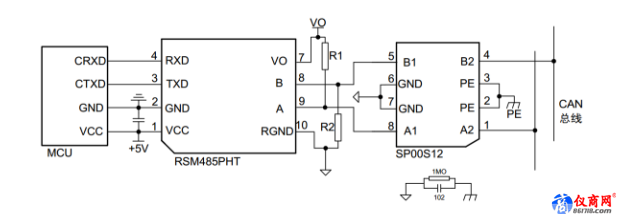

圖3 485模塊防浪涌應用電路

四、方案總結對比

總結一下，各個方法的特點基本上是這樣的：

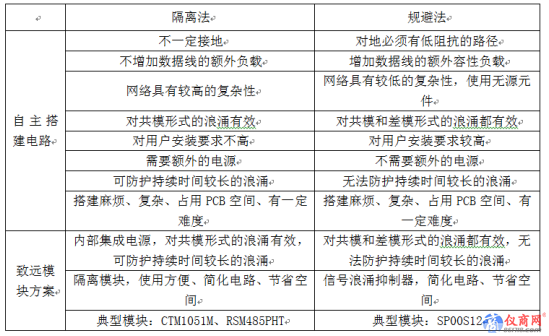

表1 方案特點比較

針對電子、電氣設備浪涌保護設備，其實早就有據可依。IEC 61000-4-5就規定了設備對由開關和雷電瞬變過電壓引起的單極性浪涌的抗擾度要求、實驗方法和推薦的實驗等級范圍。標準規定了一個一致的實驗方法，以評價設備和系統對規定對象的抗擾度。目的就是建立一個共同的基準，以評價電氣和電子設備在遭受浪涌時的性能。

接下來做一下浪涌抗擾度測試，檢驗一下浪涌抑制器是否滿足 IEC61000-4-5±4KV 防護要求，測試配置依據 IEC61000-4-5 中非屏蔽對稱通信線進行測試，具體測試電路如圖 1 所示。 測試過程中向浪涌抑制器施加不同等級浪涌電壓，在其信號輸入輸出端測量電壓波形。

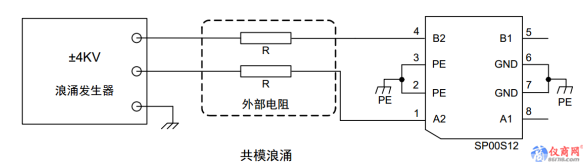

圖4 共模浪涌抗干擾度實驗

以共模浪涌測試為例，在 SP00S12 浪涌抑制器的 A2、 B2 端施加如圖 2(a) 所示的 4KV、 1.2/50μs 浪涌電壓，在輸出端 A1、 B1 測試?yán)擞侩妷喝鐖D 2(b)所示，浪涌電壓已被被降低至 17.1V。
