什么是四位半？分辨率到底是哪個數？萬用表的精度要如何計算？

萬用表的顯示位數

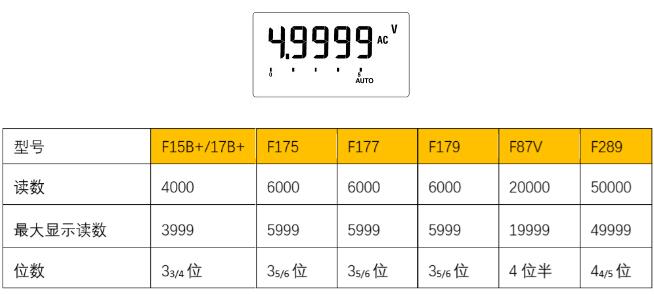

計數顯示：萬用表的顯示位數范圍。

位數顯示：傳統叫法，能顯示從0－9中所有數字的位數稱整位數，其他統稱半位。

例如Fluke F289，滿量程顯示讀數為49999，即四位半的萬用表。

顯示位數影響測量結果的分辨率

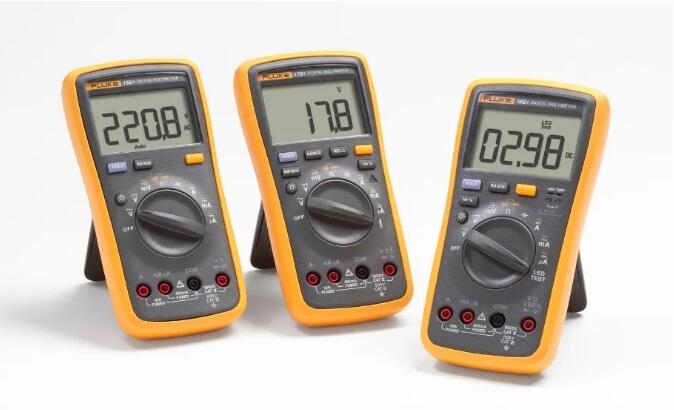

例：Fluke F170顯示位數的優勢，35/6位

萬用表測量電網電壓時，普通31/2位數字萬用表的最高位是0或1，對于220V或380V電壓測量，只能用三位顯示，分辨率為1V。用35/6位的數字萬用表來測量電網電壓，最高位可以顯示0～5，利用四位顯示，分辨率為0.1V。此時的測量分辨力與41/2位的F87V相同。

分辨率，位數及計數

分辨率是指一臺萬用表能測量結果的好壞。通過了解萬用表的分辨率就可以知道是否能觀測到被測量信號的微小變化。例如，如果數字萬用表在4V量程內的分辨率為1mV，那么在測量1V的信號時就能觀測到1mV（1/1000 伏）的微小變化。

如果你要測量1/4英寸或1毫米的長度，你不會去買一把以英寸（或厘米）為單位的尺子。當你的正常體溫是98.6°F時，使用只有整數標記的體溫計測量是沒用的。你需要的是一支分辨率為0.1°F的體溫計。

位數和字用于描述萬用表的分辨率。數字萬用表按其顯示的位數和字?jǐn)?shù)進行分類。一臺 3? 位的萬用表可以顯示三個從0到9的全數字位，以及一個半位（只能顯示1或空白）。一臺 3? 位萬用表可以達到1999字的分辨率。一臺 4? 位萬用表可以達到19999字的分辨率。

用分辨率字來描述一臺數字萬用表比用位數更準確。現今的 3? 位表的分辨率已經提高到3200、4000或6000字。

對于某些測量，3200字萬用表具有更好的分辨率。例如，如果要測量200伏或更高電壓，一臺1999字的表就無法測量到0.1伏。而一臺3200字的表在測量高達320伏電壓時仍可以顯示到0.1伏。當被測電壓高于320伏，而又要達到0.1伏的分辨率時,就要用價格貴一些的20000字的數字表。

儀表精度指標描述以及計算方法

“讀數誤差 + 量程誤差”

讀數精度：表示為“測量讀數的百分比”。例如，電壓測量精度為讀數的±1%，含義為：對于100.0V的電壓測量顯示讀數，其電壓真實值在99.0V至101.0V之間。

數字式測量?jī)x表的技術規格中，除讀數精度指標外，一般還加一個數字誤差范圍。該數字表明了在測量顯示讀數的最后一位上可能存在的最大誤差范圍。例如，精度表述為±(1%+2digits)，對于100.0V的測量顯示讀數，其電壓真實值將在98.8V至101.2V之間。

所以，可以總結出誤差范圍的公式應該是：

誤差值

= ±（讀數誤差×讀數+量程誤差×該讀數下的分辨率）

真實值范圍應該是：

真實值

= 儀表讀數 ±（讀數誤差×讀數+量程誤差×該讀數下的分辨率）
