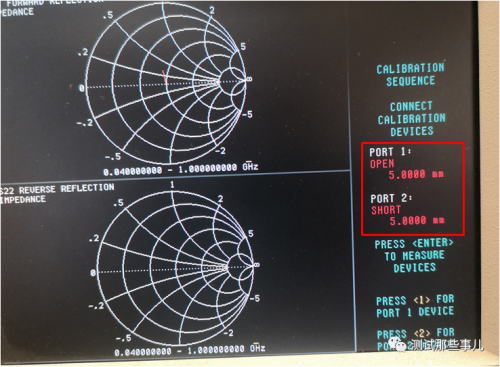

本來想著校準一下，然后再用 TDR 功能測試一下看下指標，但是發現儀表有報錯，試了多次還是沒辦法正常校準，所以我就不操作了，對不住各位了！

安立這款儀表我覺得當時推出來還是主打中高端市場，跟之前文章提到的 Agilent（HP）當時推出一 8753 系列 VNA 還不同，所以現今市場保有量估計不大。當然新款型號也早已推出，就是 MS4640B Series VectorStar? 系列高級矢量網絡分析儀系列。

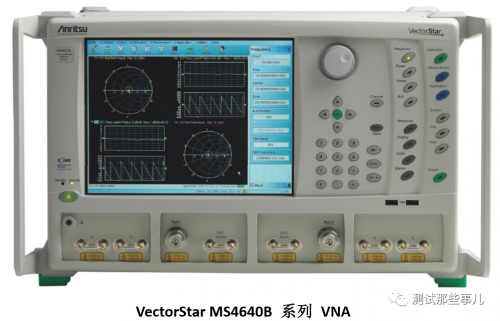

MS4640B VectorStar 矢量網絡分析儀

MS4642B – 70 kHz  到 20 GHz

MS4644B – (加選件可到 70kHz)10 MHz 到 40 GHz

MS4647B – (加選件可到 70kHz)10 MHz 到 70 GHz

主要選件

MS4640B-002 時域分析

MS4640B-007 接收機偏置

MS4640B-021 通用夾具去除

MS464xB-031 雙源配置

MS464xB-032 內置射頻合路器

MS4640B-035 IF 數字轉換器

MS4640B-036 擴展 IF 數字轉換器的內存

MS4640B-041 噪聲系數測量

MS4640B-042 PulseView?脈沖測試

MS4640B-043 DifferentialView?差分測試

MS4640B-044 IMDVie?三階互調測試

MS4640B-046 快速連續波

MS4640B-047 眼圖測量

MS464XB-051 直接接收機訪問環路

MS464XB-061/062 有源測量套件

MS4640B-070 70 kHz 低頻頻率擴展

單臺儀器的單一同軸測試端口可覆蓋 70 kHz ~ 70 GHz 頻率范圍，寬帶系統配置頻率覆蓋 70 kHz ~ 145 GHz?？蓴U展至 1.1 THz，高達 142 dB 的動態范圍。

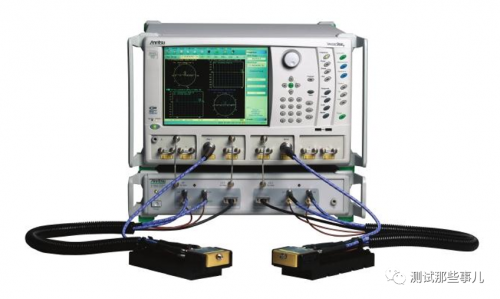

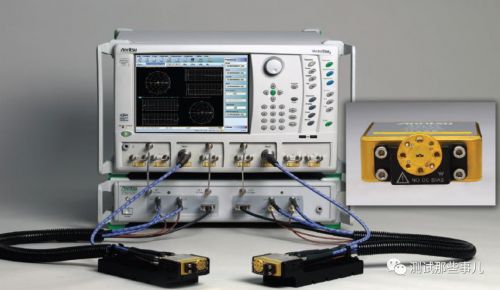

通過搭配 ME7838A/E/D 寬帶 VNA 測試系統可以實現同軸+波導解決方案，頻譜覆蓋 70 kHz ~ 110/125/145 GHz 。
