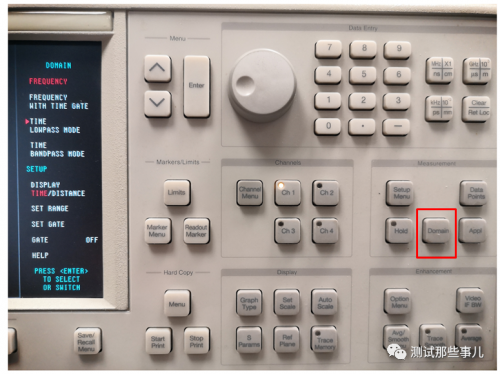

我這臺機器是內置了 TDR 選件的，所以在儀表的正面有提供【Domain】按鍵，之前的文章說過 TDR 可以分為低通時域 Time low pass 和帶通時域 Time band pass，低通時域校準時要設置好頻率及步進，所以當未做校準時 Time low pass 模式是無法開啟的，這個跟安立現在的 Shockline 系列儀表是一樣的。

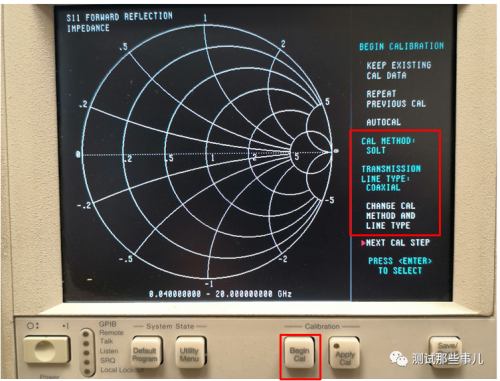

接下來我們就做一次正常的雙端口校準。點擊【Begin Cal】進入校準菜單畫面。

同時也提供了同軸、波導、微帶的連接方式，可搭配 3650 系列同軸和波導校準套件，3680 系列微帶和共平面波導通用測試夾具 (UTF)及 33、34 和 35 系列同軸 - 同軸和同軸 - 波導轉接器（具體配件型號安立官網可查）。

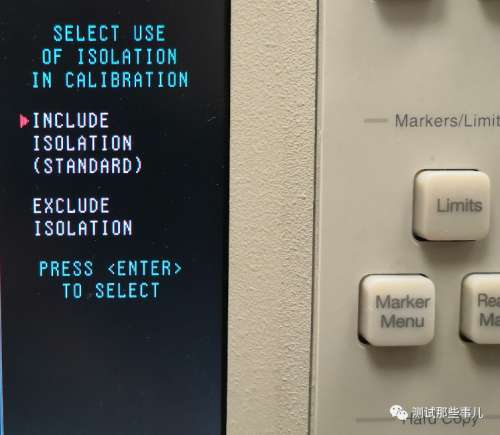

校準前系統會提示是否需要做隔離度要準，一般雙端口網絡器件不需要校隔離，除非三端口或是多端口如隔離器，耦合器才需要校隔離。

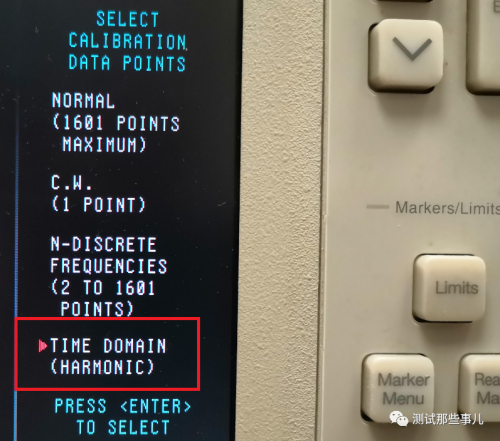

接下來顯示的畫面是前面提到的低通時域的校準設置，如果不需要開啟時域功能就做【NORMAL 1601】點的校準即可。

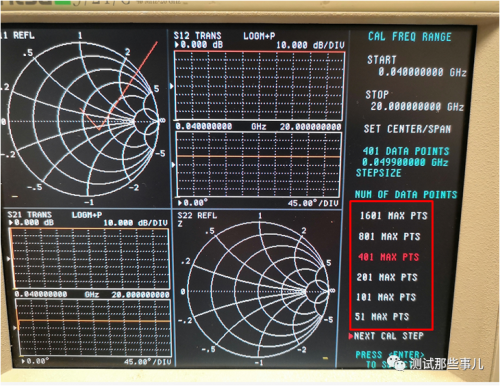

點數最大為 1601，并提供幾種選擇方式，不能自行設置。

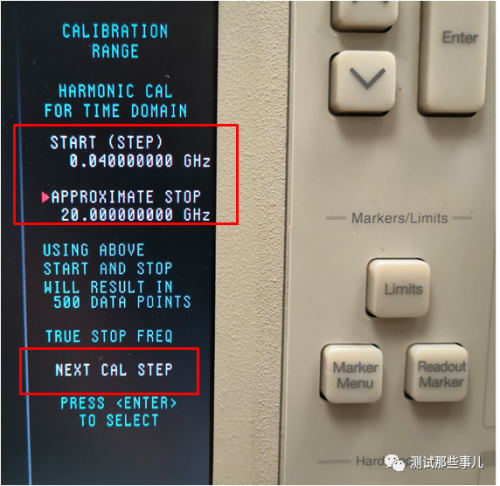

我選的是低通時域的校準，如下顯示，設定好頻率后點擊【NEST CAL STEP】進入下一步驟。

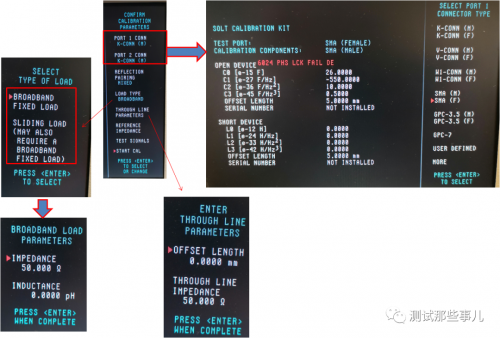

進一步修改或是確認接頭類型，校準參數，包括負載，直通等。其實跟現在的儀表功能是一樣的，只是操作邏輯略有不同而已。

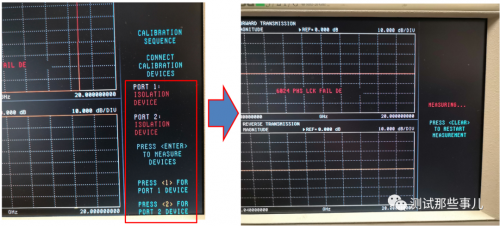

接下來便可進行正常校準了，校準的邏輯有些不同，如下圖所示，我當時選了隔離度，所以先彈出來的是隔離校準，系統讓按【1】來執行端口 1 的隔離校準，按【2】來執行端口 2 的隔離校準。

然后是端口 1 的 OPEN 和端口 2 的 SHORT 及端口 1 的 SHORT 和端口 2 的 OPEN，執行方式跟現在網分有點不同，但還是很容易理解的。
