閥門測試是什么樣的“洪水猛獸”

? 費力：閥門測試機需要拆卸閥門并在工作臺上進行測試

? 費時：現有的閥門測試儀很復雜，需要 1-2 小時完成測試和進行培訓

? 難評估：無法通過通訊獲取閥門的實際性能狀態

? 難判斷：無法現場判斷，故會誤拆卸很多無故障儀表

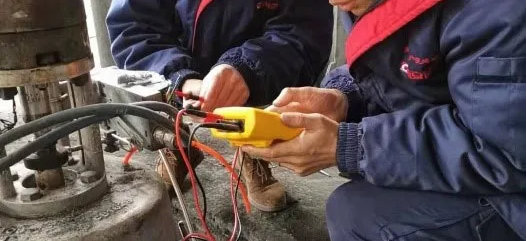

現場解決案例

? 現場閥門：某款智能閥門，用于控制管道內的煤粉流量，屬于關鍵設備

? 閥門問題：由于介質煤粉，非常容易堵塞閥門，導致閥門開度不準或者失效，影響正常生產，經常需要維護保養。

? 解決辦法：用戶通過Fluke 710閥門的特征曲線功能，非常快速的完成閥門性能測試，發現閥門在0-10%開度之間沒有響應，超過10%的設定值后，閥門才開始動作；工程師對閥門進行簡單清洗處理后，閥門動作回復正常。

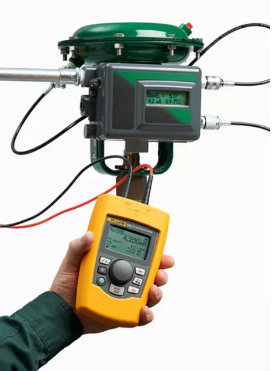

閥門測試和HART通信，盡在Fluke 710/709H精密回路校驗儀

? 輕巧便攜，無需拆卸，現場完成閥門測試

? 詢問控制閥 HART 數據的同時，輸出 4-20 mA 信號

? HART 數據提供閥門位置和狀態相關的重要信息

? 針對多種測試類型的板載測試模板

? 閥門特性曲線、階躍響應、手動、速度、碰撞和部分行程測試

? 測試結果提供簡單的閥門健康狀況信息，

測試完成后顯示良好/臨界/不良狀態的分析信息

擴展閱讀

有什么有意義的測試可用作基線呢？由于大多數閥門使用4至20 mA輸入信號，任何具有mA輸出信號的測試工具都可為控制閥門提供輸入信號，控制其在工作范圍內工作。當想常閉閥門施加3.8 mA輸入信號時，閥門應該截止。閥門在4.0 mA時應保持關閉，而在4.2 mA時略微打開。在其工作范圍 的另一端，19.8 mA，閥門應接近完全打開。在20.0 mA時，閥門應完全打開，并在20.2 mA時強制打開(停留在行程停止位置)。這種性質的測試可以確定閥門是否能夠正確打開和關閉，但仍然無法對閥門在其整個控制范圍內進行測試。

許多閥門，包括所謂的“智能”閥門，都有內置元件，輸出其打開/關閉百分比的實際位置。該輸出可以是4至20 mA信號或數字HART變量，代表控制閥工作范圍的0%至100%。通過施加變化的mA信號，并同時監測輸出mA或行程百分比信號，技術人員就能夠查看控制閥在其整個范圍之內是否工作正常。通過同時記錄施加的mA信號和輸出mA信號后行程的PV百分比，即可將閥門的性能文檔化。文檔化的測試和結果通常被稱為閥門的“特性曲線”。輸出應該平滑映射施加的mA輸入信號。相對于施加信號的任何偏差，都說明閥門可能發生異常。

維護策略可降低成本

業界最佳的控制閥維護策略能夠最大程度減少從生產過程替換下來的閥門數量，最大程度降低故障風險，從而有效降低成本。為了制定這樣的實踐規程，需要將閥門在已知良好狀態的基線條件文檔化。理想情況下，只要閥門經過調試或大修，就應該進行文檔化。技術人員記錄閥門在理想狀態下的特性曲線，繪制輸出mA或行程百分比信號與輸入信號的關系，并存儲這些信息隨時間的變化、標記閥門的數量，以及活動日期?？墒褂眯?zhǔn)管理軟件來管理該信息。

閥門基線性能特征曲線
