電源紋波定義

電源紋波是電源性能最直觀的表現，直流穩壓電源一般是由交流電源經整流穩壓等環節而形成的，不可避免地在直流穩壓量中多少帶有一些交流成份，這種疊加在直流穩壓上的交流分量就稱之為紋波。

設置示波器

1.首先探頭要選擇合適的檔位，如果電壓比較大，或者對帶寬要求比較高的情況下可使用X10檔，普通情況下建議使用X1檔，避免不必要的噪聲衰減影響紋波的測量。同時，記得要將示波器通道的衰減比也調成X1

2.紋波屬于是交流成分，所以“通道耦合”方式應該使用交流耦合方式，從而限制直流信號的輸入。另外，示波器的垂直檔位可調范圍是有限制的，所以當直流信號過大時可能會導致無法看到紋波。選擇交流耦合可以只顯示交流紋波信號，方便觀測波形。

3.使用帶寬限制功能，一般開關電源輸出的紋波頻率在0~20MHz范圍。而高頻同步開關噪聲和信號反射等引起的噪聲在0~1GHz范圍。所以建議選擇20MHz帶寬限制，可將不必要的高頻噪聲濾除。

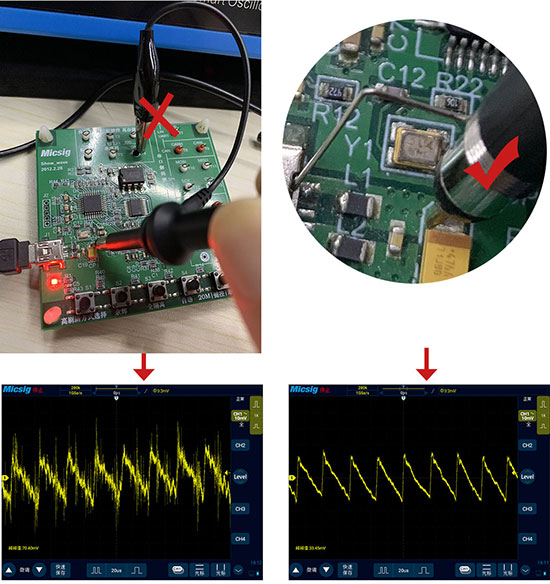

4.為避免電磁輻射等對信號的干擾，示波器探頭接地線要求盡量短，通常使用探頭自帶的接地彈簧來接地。

5.可以通過FFT功能，對紋波波形進行頻域分析，這樣可以準確的知道每個頻點上的噪聲和由開關引起的紋波大小。

總結一下：探頭盡量用X1檔位、通道耦合方式用交流耦合、開帶寬限制20M低通、用接地彈簧針使接地線盡量短。

測量結果

將波形垂直方向和水平方向調整至合適位置后，打開示波器的測量選項，選擇峰峰值即可直接得出紋波峰峰值。那么紋波的峰峰值多少是比較合適的呢？

普通的數字I/O：電源的紋波噪聲容限比較大，100mV左右都沒問題;

繼電器輸出、光耦輸出的電源：可容忍達100mV的紋波噪聲;

工業通訊端口的供電：像RS-232、RS-485、CAN等總線型的電源，本身是數字信號，像RS-485、CAN還是差分形式傳輸，對電源的紋波噪聲不那么敏感，電源的紋波噪聲一般控制在75mV左右即可;

低速、低精度的數據采集系統：對精度和速度要求不高，紋波噪聲控制在50mV一般都能滿足數據采集的需求;

給低壓CPU供電的電源：像類似于1.2V、0.8V的CPU供電系統，對電源的紋波噪聲比較敏感，紋波噪聲大時容易影響CPU的正常工作，甚至燒壞CPU，一般要求控制在30mV以內;

高速、高精度數據采集系統：對精度和速度都有較高要求，對電源的紋波噪聲及其敏感，除要求電源的紋波噪聲小外，還需選用一些高精度、共模抑制比大的運放來配合，電源的紋波噪聲一般都需控制在10mV以內。
