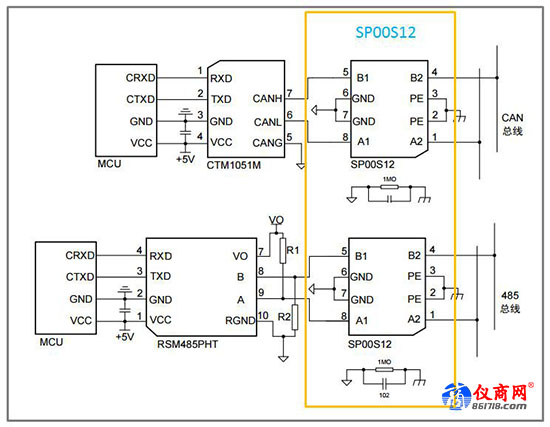

上圖所示的接口電路雖然能夠提供有效的防護，但是需要引入較多的電子器件，這也就意味著接口電路將占用更多的PCB空間，若器件參數選擇不合適易造成EMC問題。有沒有更好的辦法呢？ZLG致遠電子已經為小伙伴們?cè)O(shè)計了專業的信號浪涌抑制器SP00S12，該模塊直接將總線浪涌等級提高到IEC61000-4--5±4KV。

SP00S12可用于各種信號傳輸系統，抑制雷擊、浪涌、過壓等有害信號，對設備信號端口進行保護，尤為適合 CAN、RS-485 等通信領域的浪涌防護。SP00S12損耗小、反應快，通流容量：≤ 500A（8/20μS 模擬雷電波形），滿足 IEC/EN61000-4-5 ±4KV 浪涌等級要求。

ZLG致遠電子隔離模塊

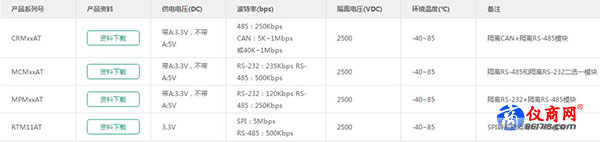

ZLG致遠電子推出的模塊有隔離電源模塊、隔離收發器模塊、信號調理模塊及協議轉換模塊。其中電源模塊為微功率隔離/非隔離DC-DC模塊；隔離收發器模塊包括CAN、465、232模塊，CAN與485更是全新上線表貼式小體積型號；總線保護器就是上文提到的SP00S12。多協議模塊是專為MCU外設資源不足時提供的，包括UART/SPI轉CAN、SPI轉485等等。

ZLG致遠電子隔離模塊目前已通過國際權威認證，包括美國UL認證、歐盟CE認證以及CB認證。測試項目主要分為兩部分，EMC及安規測試。EMC測試主要包括輻射（EMI）與抗擾（EMS），輻射測試項目具體如下所示：

多媒體設備的電磁兼容性發射要求（EN 55032-2015）；

電磁兼容性(EMC).第3部分:極限值.第2節:諧波電流輻射的極限值（EN 61000-3-2:2014）；

電磁兼容性(EMC).第3-3部分:限值.每相額定電流小于等于16 A、不受條件限制的連接設備用公共低壓供電系統電壓變化、電壓波動和閃爍的限制(IEC 61000-3-3-2013)。
