二、CANFDSM的應用

CANFDSM-100是一款串口轉 CAN(FD)模塊，內置微處理器，實物圖如圖6所示。可以很方便地嵌入到具有UART接口的設備中，如圖7所示。

在添加CAN(FD)收發器以后，實現UART設備和CAN-bus網絡之間的數據通訊。

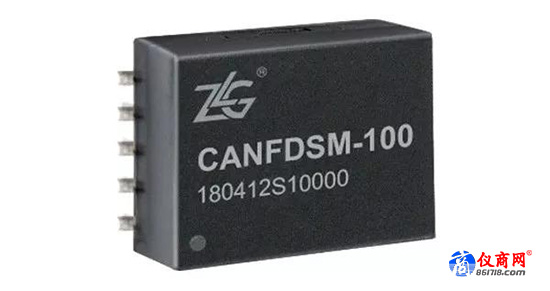

圖6 CANFDSM-100實物圖

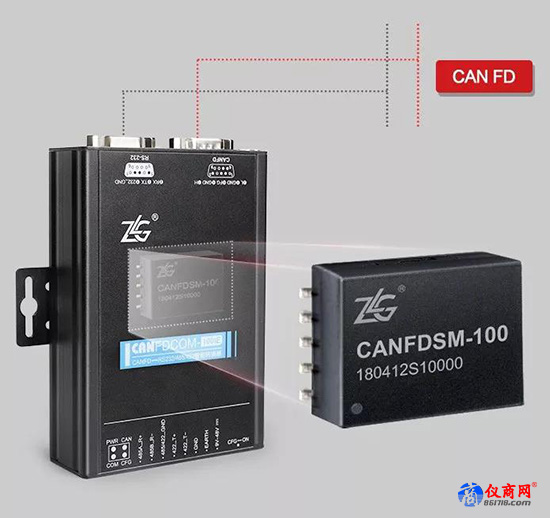

圖7 CANFDSM-100效果圖

使用MCU與CANFDSM-100連接，如圖8所示，其中LPC54616是NXP發行的LPC54000系列微控制器。CFG引腳閉合時，用于配置模塊，配置方式建議使用AT指令。CAN(FD)接口使用的是CTM3MFD隔離模塊，可以輕松實現用戶的MCU連接至CAN FD網絡中。

CANFDSM內部集成了CAN控制器，CAN控制器是CAN-bus設備的核心元件，集成了CAN規范中數據鏈路層的全部功能，能夠自動完成CAN-bus協議的解析。

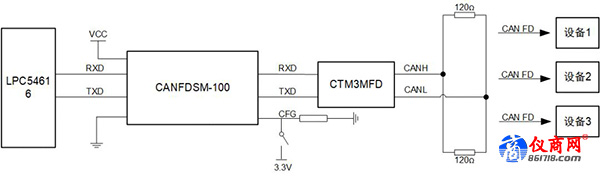

圖8 設備連接圖

然而，CAN FD與傳統的CAN在實際的應用中并沒有太大的差異，線纜的選型、拓撲的選擇、總線的布設等均大同小異。CAN收發器就是將CAN控制器的邏輯電平與CAN總線差分電平相互轉換的電平轉換器。

三、實現CAN收發器的方案有兩種

1、采用CAN收發IC；

2、使用CAN隔離收發模塊。

在一些干擾較嚴重的場合，隔離依然必不可少。隔離可以避免潛在的高壓危險、消除地電勢差及地環路，從而大大提高通信的可靠性。

ZLG致遠電子推出的CAN FD隔離CAN收發器CTM5MFD、CTM3MFD，體積小巧，可支持最高5Mbit/s的傳輸速率，是CAN FD隔離應用的理想解決方案。CAN FD隔離收發器選型如表1所示。

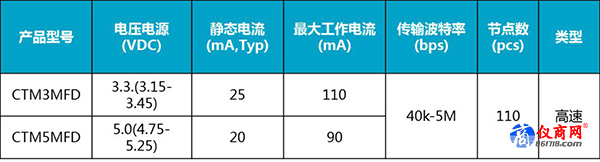

表1 CAN FD隔離收發器選型表
