在消費電子產品中，手機行業競爭激烈且更新換代極快，對于新技術的渴求更高于其他電子產品。其中，充電技術是手機性能的關鍵指標之一。近期無線充電功能已成為中高端手機的標配，但無線充電技術受制于傳輸功率及效率，充電速度還未能與快充媲美。手機快充技術雖然已將充電功率提升到100W以上，但面臨著協議不互通的問題，用戶還需要使用配套的有線充電器。當然無論使用哪種充電技術，讓用戶獲得更好的使用體驗，讓產品的品質更優是行業不斷的追求。

ITECH具有多款高速高精度可編程電源及電子負載，可幫助手機制造商、充電管理芯片廠商、檢測機構等完成充電性能測試。

01 手機快充功能測試

與采用完整的真機測試相比，將電池替換為電池模擬器可以更便捷更準確的反應出快充效果。電池模擬器具備雙向電源結構，可以提供可編輯的電池模型，穩定快速的模擬電池各種容量及內阻變化。ITECH電源產品IT6400雙極性電源/電池模擬器就是其中的佼佼者。IT6400具有適合快充參數的寬范圍參數，內置自定義電池模型功能，全系列最高分辨率達1nA,響應速度最快20us。多家手機廠商及檢測機構采購艾德克斯IT6400雙極性電源/電池模擬器來完成手機充電電流測試。

測試方法

01 使用雙向電源替代真實手機電池接入手機，提供手機開機驅動電壓，開機。

02 開機后再接入適配器對手機進行充電，此時雙向電源吸收充入的電量。

03 采集手機充電過程中的充電電流變化，以此判斷手機性能。

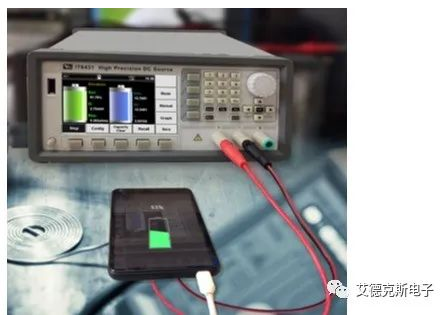

*圖一 手機整機快充測試方法示意圖*

這種測試方法對雙向電源的性能提出了較高要求。在典型案例中我們可以看到：

1.普通的雙向電源若動態響應速度不夠快，在進行放電充電切換時電流高速變化，會導致電壓大幅跌落（如圖二）。電壓的跌落有可能使手機直接關機，頻繁開關機則會導致手機燒壞，嚴重影響測試工作的進行。

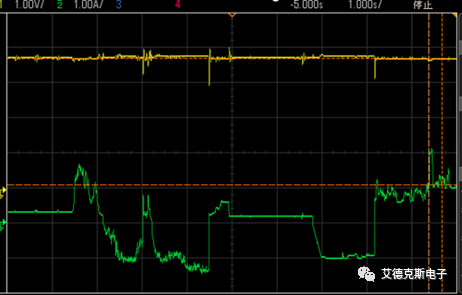

*圖二  普通雙向電源手機電流測試波形*

2.艾德克斯IT6400系列雙極性電源/電池模擬器具備小于20us的快速動態響應，圖三可以看出，在整個測試過程中電壓波形幾乎沒有跌落，穩定性較好。

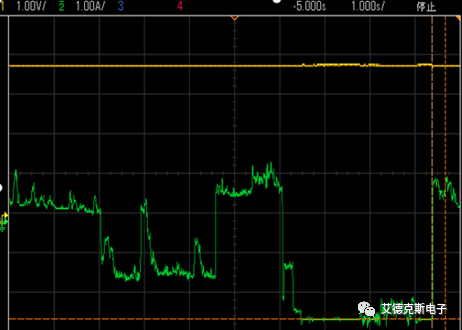

*圖三 IT6400電源手機電流測試波形*

02 無線充電芯片測試

ITECH某半導體用戶為主流手機廠商提供無線充電芯片，需驗證芯片的實際充電功率。在無線充電系統中，包含輸入電源、發射和接收三大系統，用戶使用IT6322A直流電源替代實際連接時USB端的供電，使用IT8811直流電子負載替代電池拉載。在電源負載界面上可直接獲得高分辨率的實測數據。

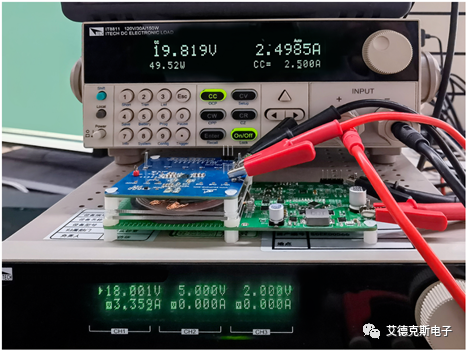

*圖四 ITECH電源負載測試無線充電芯片示意圖*

IT6300系列為高性能的可編程三路直流電源，每路輸出均可調，全隔離通道間可串聯、并聯及同步，擴展供電能力。該系列具有1mV/1mA的高分辨率，配備遠端測量的功能，內置的標準的USB /RS232 通訊接口，是一款廣受歡迎的實驗室直流電源。IT8800系列高速高精度可編程直流電子負載電壓電流測量速度均達到50KHz，分辨率達0.1mV/0.01mA，測試電流上升速度0.001A/us~2.5A/us可調，內置RS232/USB通訊接口，產品穩定性高，應用行業寬泛，能滿足各種測試需求。
