雷達或通信系統組件因?yàn)殚L期暴露在惡劣的天氣條件下，不可避免會受到物理性損壞，并隨著時間的推移而降低系統性能。為了保證系統長時間穩定運行，減少停機時間，工程師需要經常對系統關鍵組件的性能進行例行維護檢查，并快速、準確地對故障進行分析和定位。
羅德與施瓦茨新推出的R&S®ZNH手持式雙端口矢量網絡分析儀，頻率范圍可至26.5 GHz，簡化了高達Ku頻段的外場站點的維護任務。R&S ZNH可對電纜、天線等模塊或系統進行完整的S參數測量，此外其內置的故障點檢測（DTF），脈沖測量、功率計、波量和波量比測量等功能，以及無風扇的結構設計和電池供電等特點，非常適合工程師對雷達、通信系統進行快速維護和恢復等現場應用。
突出特點
? 四個接收機的硬件構架
? 出色的射頻性能

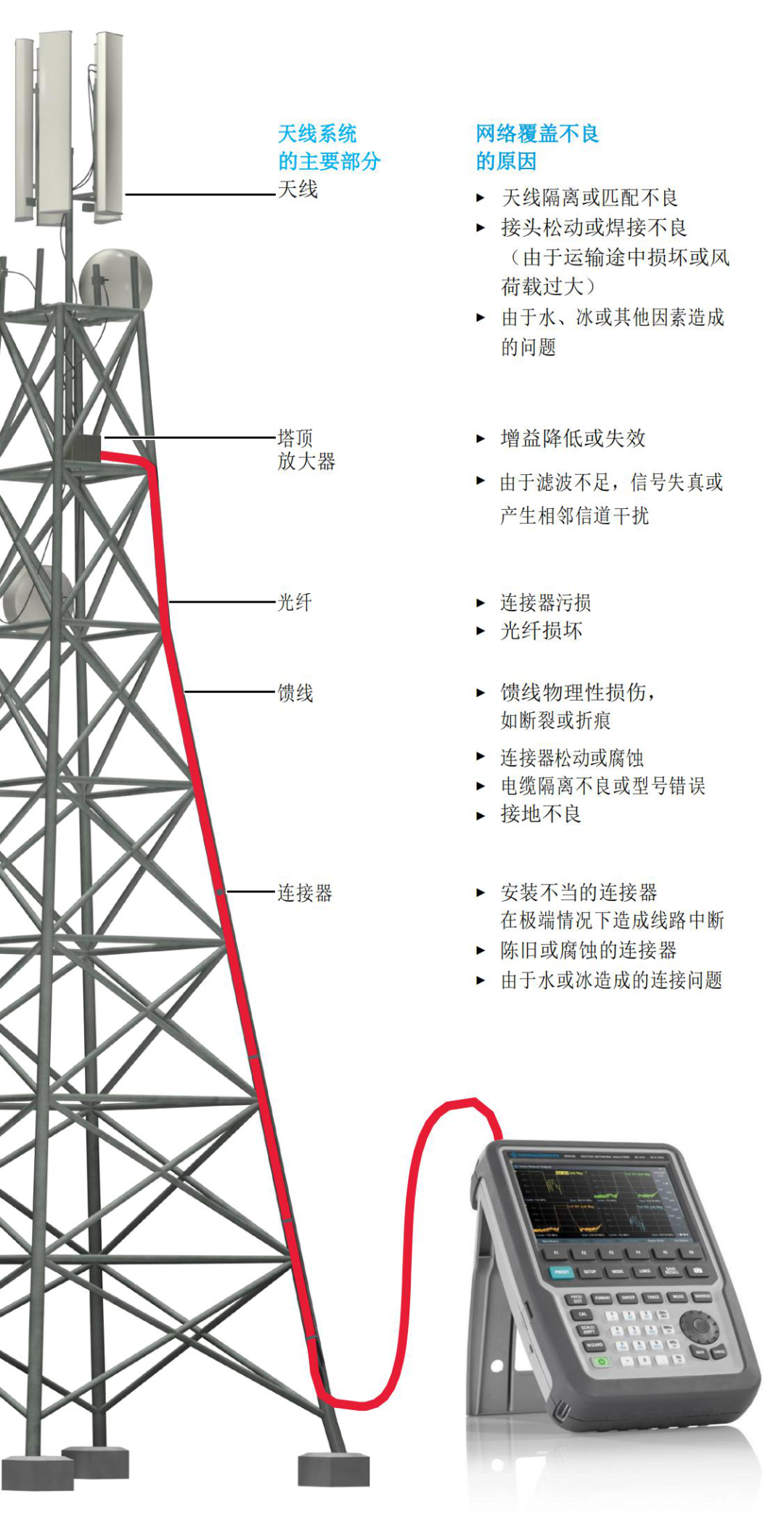

? 單端口電纜和天線測量
? 雙端口S參數測量

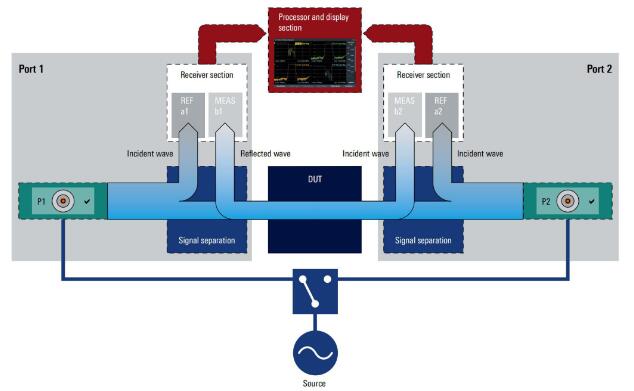

R＆S®ZNH 硬件構架
可選的測量模式
? 支持功率探頭(R&S®ZNH-K9)
? 脈沖測量(R&S®ZNH-K29)
? 內置直流偏置器和可變電壓源(R&S®ZNH-K10)
? 矢量電壓表(R&S®ZNH-K45)
直流偏置可變電壓源(R&S®ZNH-K10)可為塔頂放大器供電，并完成測試
操作簡便
? 多點觸摸屏幕
? 內置測量向?qū)Ш喕O(shè)置步驟
? 遠程控制與Android和iOS應用程序

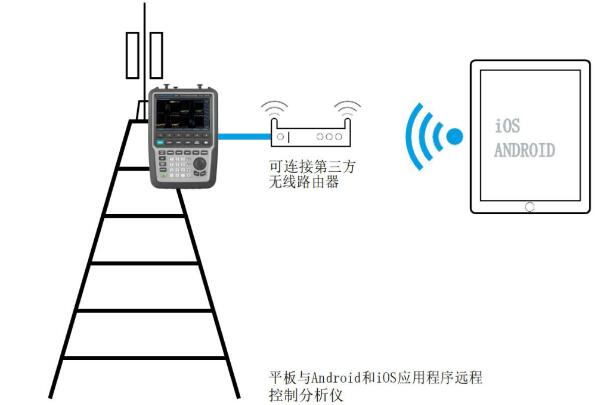

通過平板電腦進行無線遠程操作的應用實例
配置簡單
? 總覽菜單利于簡單和快速的設置
? 靈活的校準方法

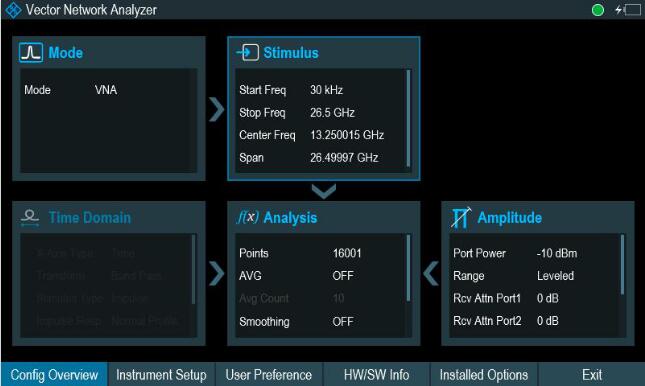

總覽菜單
R&S®ZNH也非常適合工作空間和預算有限的研發實驗室、生產線和高校，是測量和維護射頻系統的理想選擇。
