1、前言

今年號稱是激光雷達元年！各廠家紛紛發布搭載激光雷達的車型，不光是新勢力，如小鵬、蔚來，也包括傳統汽車廠家，如上汽、長城、北汽等，都是計劃今明兩年量產。

同時，毫米波雷達數量，也從1~5顆拓展到6~8顆，已有應用4D成像雷達車型；攝像頭，除了前視和環視攝像頭，側向4顆+后向1顆攝像頭已基本成為標配。

這里簡單梳理下自動駕駛傳感器方案發展路線（乘用車），以及各類型傳感器發展趨勢。

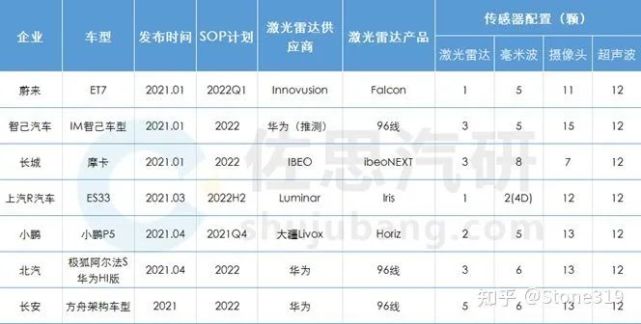

國內搭載激光雷達車型（來源網絡）

2、傳感器選擇與布置

乘用車自動駕駛發展，根據應用的場景不同可分為：行車自動駕駛和泊車自動駕駛。

由于行車和泊車運行場景有很大不同，在傳感器選擇上很大區別。同時，需要綜合考慮各類型傳感器性能、成本、布置位置等因素。

1）傳感器選擇

行車主要運行工況為中高速，需要選用檢測距離較遠的傳感器。目前應用傳感器主要有：攝像頭、毫米波雷達、激光雷達。

泊車運行在低速，一般選用檢測距離10m內傳感器。目前應用傳感器主要有：超聲波雷達、魚眼攝像頭。

在數據處理上進行融合，充分利用各類型傳感器優勢。

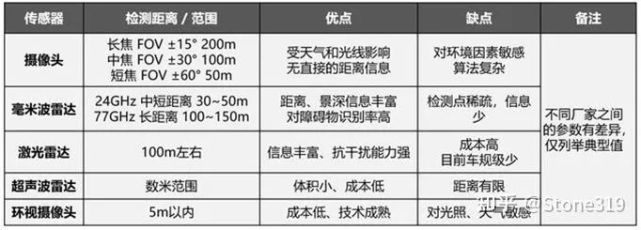

車載環境感知傳感器概況（來源網絡）

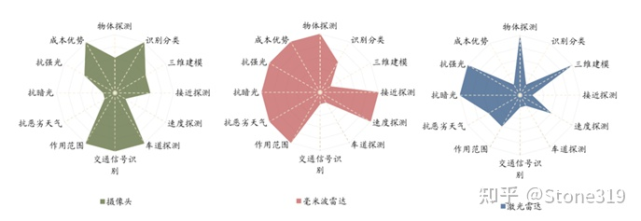

自動駕駛行車系統傳感器綜合比較（來源網絡）

2）傳感器布置

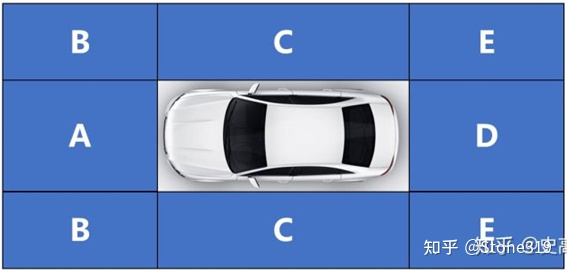

車輛周邊區域，可以大致劃分為4大區域：正前區域A、側前區域B、側向區域C、后向區域D和側后區域E（如下圖）：

-對于行車自動駕駛，A區域是重中之重，布置傳感器也最為豐富。最遠感知距離一般需要200m以上；其次是側后E區域和測前B區域，用于變道和橫穿等場景，最遠感知距離一般需要80m以上。

-對于泊車自動駕駛，需要對車輛四周全覆蓋。由于泊車時速度一般在10km/h內，感知距離范圍在10m內就能滿足要求。

傳感器布置位置（來源網絡）

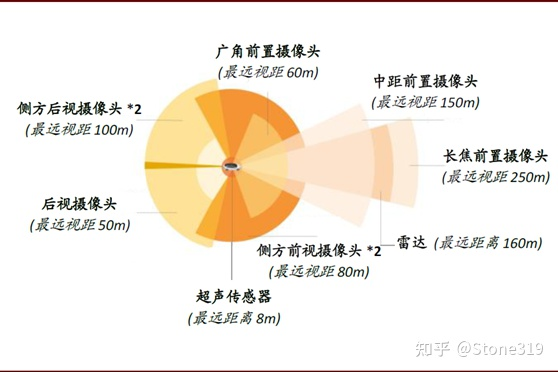

特斯拉傳感器方案（來源網絡）

3、傳感器方案發展階段

1）行車傳感器方案

行車自動駕駛發展可大致分三個階段：單車道自動駕駛輔助、多車道自動駕駛輔助和點對點自動導航駕駛。

-單車道自動駕駛輔助：通過前視單目攝像頭或前向毫米波雷達，可實現自動緊急制動AEB和自適應巡航ACC功能。毫米波雷達的優勢在于對車輛速度的探測，而攝像頭的優勢在于識別車道線和對障礙物分類。前視單目攝像頭和前向毫米波雷達結合一起應用，可實現單車道高速駕駛輔助HWA和交通擁堵輔助TJA功能。
