2020年5月28日，普源精電(RIGOL)發布全新2.5GHz帶寬的PVA7250有源差分探頭。作為探頭家族的重要成員，PVA7250配備自主研發的寬帶差分探頭放大器芯片，測試帶寬大幅提升，可適應于USB2.0/100base-T/1GE等測試，為您的測量提供更多的可能性！

1、產品亮點

探頭帶寬高于2.5GHz；

配合MSO8000系列示波器，進行2GHz帶寬高頻測試?？蓽y量差分信號和單端信號，并具有優秀的共模抑制性能；

RIGOL首款配備自主研發的寬帶差分探頭放大器芯片的探頭，該芯片針對探頭應用全方位優化設計，更加專業。

2、產品外觀

探頭外觀及附件

PVA7250探頭系統延續了RIGOL有源差分探頭的架構，為用戶提供高可用性、高連通性和高性價比的體驗。PVA7250探頭使用快插式探頭前端，支持手持差分、焊接差分和焊接單端三種探頭前端自由互換，從而滿足不同使用場景需要，提高了探頭可用性。

探頭的探針需要經常接觸測試點不可避免存在磨損和變形，磨損變形的探針尖會大大降低探頭前端的可用性；如果因探針尖磨損而更換整個探頭前端，成本將非常高昂。PVA7250探頭支持用戶可更換的探針尖，可以大幅延長探頭前端的使用壽命，降低使用成本。同時，手持式探頭前端的間距可通過滾輪進行調節，以適應不同的待測點間距，間距調節精細不易松動，方便對精密設備進行測量。

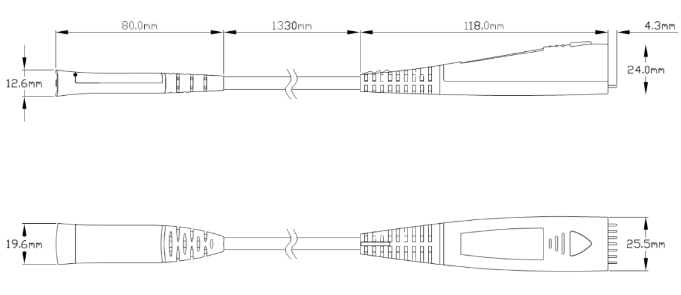

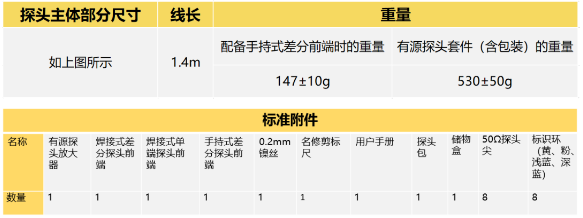

3、物理規格

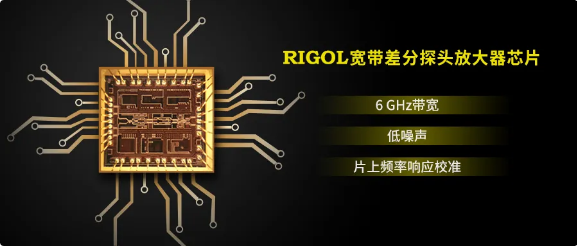

4、自研芯片

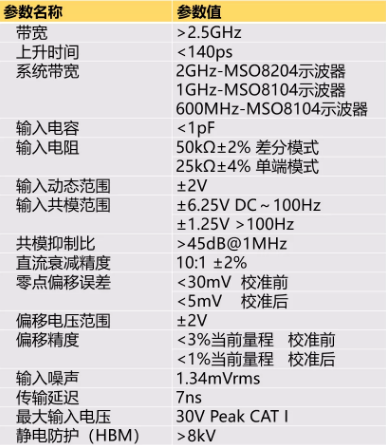

5、技術參數

6、應用場景

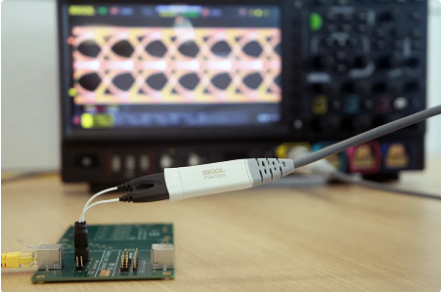

PVA7250探頭配合MSO8000示波器進行眼圖測試

當您已經購買了一臺RIGOL中高端MSO8000示波器，或正在考慮購買全套示波器和探頭產品時，PVA7250探頭無疑是MSO8000示波器的最佳匹配。

高速串行總線測試中，需要使用高輸入電阻的差分探頭，PVA7250具有50kΩ的大輸入電阻，2.5GHz帶寬，可以方便應用于DDR、USB、LAN等高速串行總線的測試中。上圖為MSO8000配合PVA7250應用于Ethernet 100base-T的眼圖測試，進行信號質量分析。

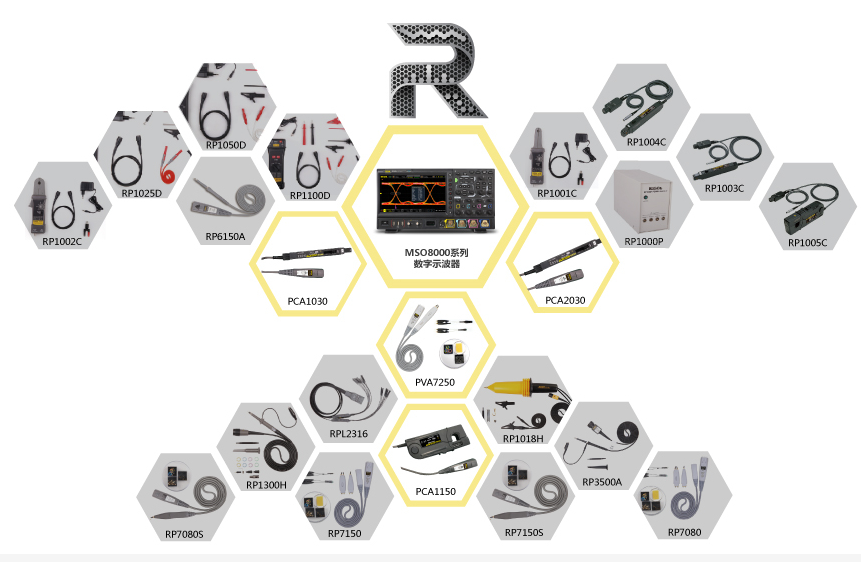

7、MSO8000系列示波器可適配探頭全家福

提到探頭，就不得說它的最佳搭檔示波器。MSO8000系列數字示波器是基于RIGOL自主知識產權的ASIC芯片和UltraVisionII技術平臺的中高端混合信號數字示波器。有多款探頭可以適配，先來張MSO8000適配的探頭全家福，如下圖所示——

其中除PVA7250外，PCA1030、PCA2030和PCA1150三款電流探頭也是新品，可適配MSO/DS7000和MSO8000系列示波器。

?PCA1030是RP1003C的升級款

?PCA2030是RP1004C的升級款

?PCA1150是RP1005C的升級款

與老款電流探頭相比，新發布的探頭：

? 采用示波器主機供電，無需外置電源簡化用戶配置
