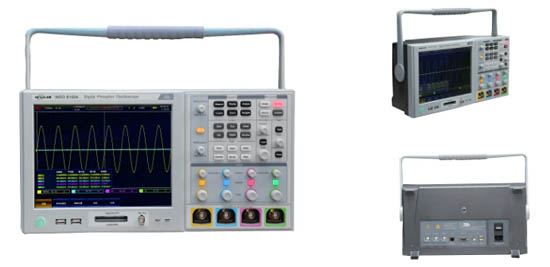

PinTech品致數字熒光示波器集數字示波器、邏輯分析儀、函數發生器、總線分析儀、數字電壓表五種儀器于一體，具有波形自動設置、波形參數自動測量與統計、光標測量、直方圖測量、數學運算、FFT分析、串行總線觸發與分析、極限與模板測試、功率測量與分析、波形錄制與回放、模數混合信號分析、任意函數發生等功能，支持以太網程控，方便您集成開發使用。

1、100萬個波形/秒的波形捕獲率

100萬個波形/秒的波形捕獲率，5GSa/s的采樣率，極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的采集時間內查看到更多的波形細節。

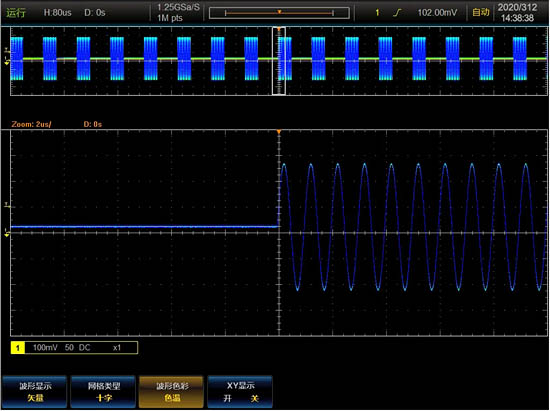

2、最高500Mpts/CH的深度存儲

500Mpts/CH的深度存儲器，示波器即使在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。全硬件視窗擴展，可局部放大觀察波形的細節，為您提供波形全局與細節的同步顯示。

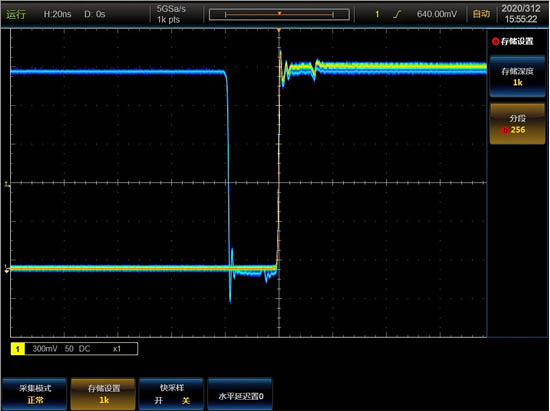

3、分段存儲器采集，256級灰度色彩顯示

標配了分段存儲器采集，即使示波器工作在深度存儲模式下，依然可以保持快速的響應速度和屏幕更新率，同時支持波形的錄制與回放功能。

示波器采用數字熒光三維顯示技術，通過顏色的亮暗或冷暖來表示事件發生的概率，并提供正常、反相、色溫、光譜等4種波形色彩，增強了查看偶發事件的能力。

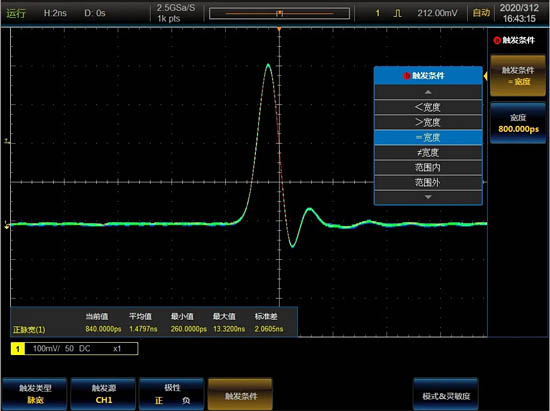

4、豐富的觸發功能，精確的數字觸發

示波器提供一套豐富的觸發功能，含區域觸發（可視觸發）、邊沿、脈寬、視頻、欠幅、邏輯、序列、建立保持時間、上升下降時間、高清數字視頻、串行總線觸發等，為您在紛繁復雜的采樣信息中迅速鎖定感興趣的事件。

●更精確的觸發

●更靈活的觸發

●更高的觸發靈敏度

●更低的觸發抖動

●更小的脈沖檢測寬度

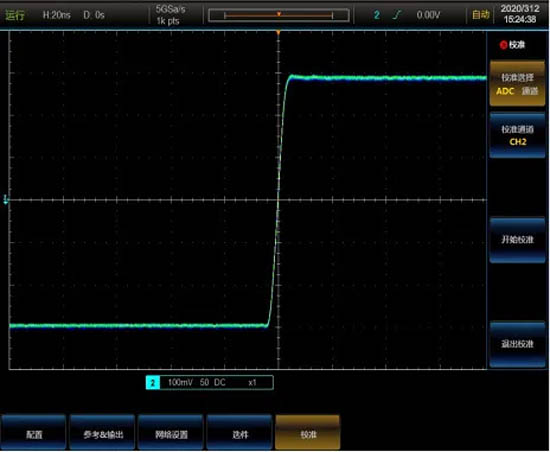

●更精確的通道延時校準

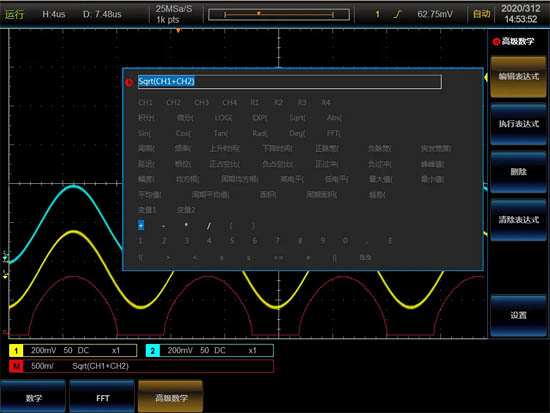

5、強大的計算分析工具

為您提供深層次的數據挖掘與分析，擁有一套完善的分析工具，包括基于波形的光標和基于屏幕的光標、41種參數自動測量、數學運算、FFT分析、高級數學、波形直方圖、統計、極限模板測試、功率測量與分析和波形錄制與回放等，為您提供深層次的數據挖掘與分析，從而滿足您多方位的測量分析需求。

應用領域  為你而來

PinTech品致數字熒光示波器是一款集示波器、總線分析儀和數字電壓表于一體的多功能綜合型測試儀器，是一種通用的調試和驗證工具，可幫助您快速的發現問題、定位問題、分析問題和解決問題，廣泛應用于模擬和數字電路設計與調試、電路診斷與瞬態信號捕獲、電源器件和電源電子設計、嵌入式的設計與調試、汽車電子的測試、視頻系統的設計、產品測試與質量控制、教育培訓、服務維修等領域。
