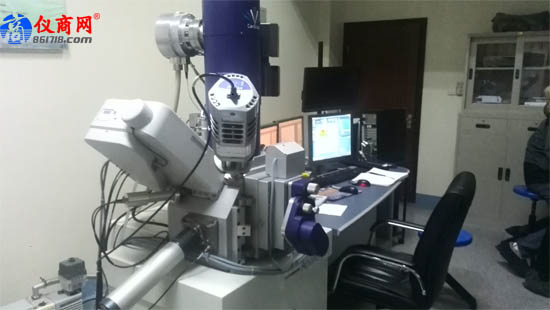

X射線能譜儀(Energy Dispersive Spectrometer；EDS)是對材料微區成分元素種類與含量進行分析的一種儀器。近幾十年來, 隨著掃描電子顯微鏡、電子探針儀和透射電子顯微鏡的普及，這些大型分析儀器也都相應地裝配了X射線能譜儀，廣泛地應用于冶金學、地質學、物理學、動物學、醫藥學、環保學等科學領域，分析的對象包括半導體材料、電子封裝材料、催化劑、聚合物、建材、生物材料等，是應用最為廣泛的元素分析儀器之一。

根據國家市場監督管理總局2018年國家計量技術法規制/修訂計劃，受全國新材料與納米計量技術委員會的委托，由山東省計量科學研究院、中國計量科學研究院和蘇州市計量測試院負責制定《X射線能譜儀校準規范》技術規范的工作，并于日前完成起草修訂，同時向全國有關單位征求意見和建議。

編制背景：

現今國內能譜儀市場已基本被國外儀器廠商壟斷，英國牛津儀器、德國布魯克公司、美國EDAX、日本HORIBA等知名廠商開發生產了多種適用于不同儀器的X射線能譜儀，元素檢測范圍一般為Be~U。最新一代的電制冷能譜儀配備硅漂移探頭（SDD），較液氮能譜的計數率至少提高10倍，極大地提高分析效率的同時，沒有分析效果的損失。硅晶體尺寸從適合于微米分析的10 mm2到納米材料分析專用150 mm2均可選擇，隨著晶體的增加，計數率大幅提升，探測器的分析速度顯著提高。

目前全國微束分析標準化技術委員會已頒布能譜法分析相關標準，如GB/T 17359-2012《能譜法定量分析》、GB/T 20726《半導體探測器X射線能譜儀通則》、GB/T 21636—2008 微束分析 電子探針顯微分析(EPMA)術語和GB/T 25189-2010《微束分析 掃描電鏡能譜儀定量分析參數的測定方法》等，但國家還未發布能譜儀相關的計量技術法規。受到被測樣品表面粗糙度、均一性和測試條件等因素的影響，不同儀器對同一材料的測量結果會有5%~10%以上的偏差。通過制定X射線能譜儀校準規范，可以進一步規范X射線能譜儀的生產和使用，滿足日益增長的市場需求，保證其量值傳遞的準確可靠。

規范適用范圍：

由于儀器原理、操作條件和試樣標準的不同，本標準僅適用于掃描電子顯微鏡（SEM）和電子探針儀（EPMA）裝配的X射線能譜儀。

本規范主要依據JJF1071-2010《國家計量校準規范編寫規則》進行編制，JJF1001-2011《通用計量術語及定義》、JJF1059.1-2012《測量不確定度評定與表示》、JJF 1094-2002《測量儀器特性評定》共同構成支撐校準規范制定工作的基礎性系列規范。

本規范為首次制定，主要技術內容和計量特性參考了GB/T 17359-2012《能譜法定量分析》、GB/T 20726《半導體探測器X射線能譜儀通則》、GB/T 21636—2008 微束分析 電子探針顯微分析(EPMA)術語和GB/T 25189-2010《微束分析 掃描電鏡能譜儀定量分析參數的測定方法》的部分內容。

規范的主要內容：

1、按照JJF 1071-2010《國家計量校準規范編寫規則》的要求制定X射線能譜儀校準規范，在內容和格式上與JJF 1071-2010保持一致。校準規范的具體內容有范圍、概述、計量特性、校準條件、校準項目和校準方法、校準結果的表達、復校時間間隔等。

2、參考GB/T 17359-2012《能譜法定量分析》、GB/T 20726《半導體探測器X射線能譜儀通則》和GB/T 25189-2010《微束分析 掃描電鏡能譜儀定量分析參數的測定方法》，并結合部分專家意見，最終確定X射線能譜儀3項計量特性，分別為能量分辨率、定量分析示值誤差和定量分析示值重復性。針對每一校準項目，規定了使用的標準器/標準物質，明確了相應的校準操作。
