包括N型晶硅組件、HIT光伏組件在內的高效光伏組件具有高容性和大電流等特性，傳統IV測試儀在測試過程中，由于導通阻抗較大或測試過程中測試速度不可調整等原因，測試結果中最大功率值偏差較大，測試短路電流值偏低，最直觀的反映是測試曲線發生畸變，導致無法準確的進行組件伏安特性測試。

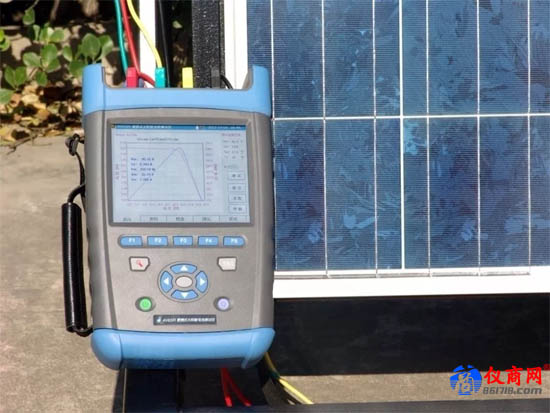

6592A便攜式高精度光伏電池伏安特性測試儀是中電科儀器儀表有限公司在經過6591/6592等多款便攜式測試儀開發基礎上，剛剛推出的針對高效光伏組件/電池進行測試的機型，它通過可動態控制的補償電源設計，測試得到真實短路電流ISC，在利用IEC61829-1進行標準STC變換時，避免由于短路電流偏低引起的推導誤差。在針對高效電池的高容性特性方面，如圖1所示，在軟件中加入測試延時、測試點數、測試方向可調功能，向用戶開放測試參數調節，適應現有及未來推出的新型高效電池測試。通過該方法，很好的解決了光伏組件容性高帶來的測試曲線畸變，為用戶測試高效電池組件帶來了福音。由于采用以上各項優化設計，該型號測試儀還能測試電壓低至1V以下的電池片，成為市場上少有的兼容電池片測試的戶外便攜式測試儀，給處于開發階段的小面積電池組件及試驗階段的電池片測試提供了新的測試手段。

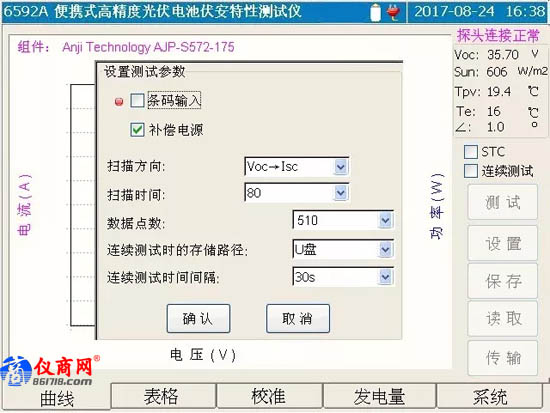

圖1  補償電源可選及測試參數可調

我們可以通過一個實際測試案例來說明補償電源及掃描時間設置對光伏組件測試的影響。如圖2和圖3所示，在第一次測試時關閉補償電源，掃描延時設為0。第二次測試時保持基本相同的輻照度，把補償電源勾選加上，并且將測試掃描延時設為80us。通過測試比對，我們可以明顯看出，測試曲線其實終止的電壓沒有發生改變，但短路電流值和最大功率點位置的電流及最大功率發生了明顯改變，短路電流ISC增大約4.3%，最大功率增加約3.6%。短路電流的增大主要是添加補償電源，使內部阻抗造成的壓降被補償電源消除，可以掃描到更大的短路電流位置。功率變大主要因為掃描時間的加長，每個測試點的測試狀態變化后，給出80us以上的穩定時間，使光伏組件容性造成的電流穩定時間加長得到平衡，這樣表現出相應的電壓點電流值得到提升，最大功率增大。通過合理的測試參數調整及補償電源設計，我們能夠在戶外得到光伏組件更接近真實的功率特性，為提高戶外測試的準確性起到了重要作用。

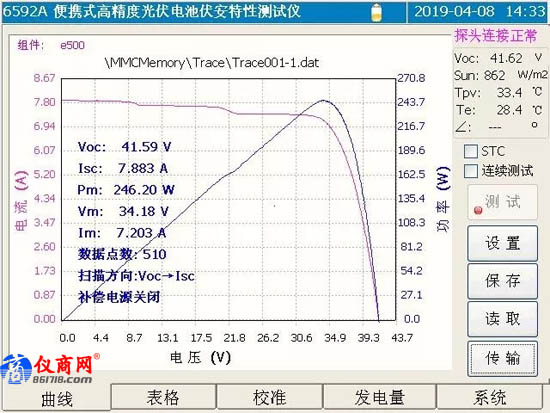

圖2  不加補償和延時測試曲線

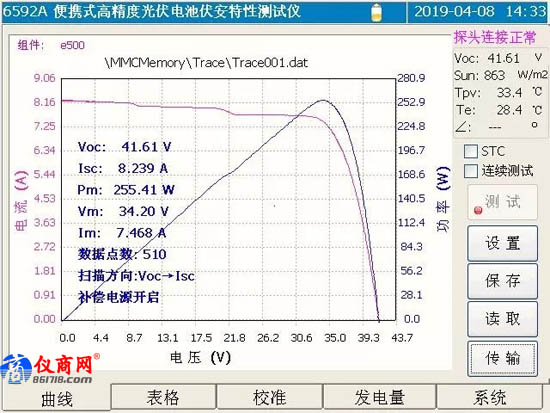

圖3  加補償和延時測試曲線
