PEL-2004B和PEL-2002B多通道可編程直流電子負載采用模組化設計。PEL-2000B系列旨在滿足如今半導體市場高速操作的需求。驅動半導體電路的電池、DC-DC變壓器和電池需要遵循這一轉變，因此使用高速性能負載的電源設計、質量檢查和特性認證變得非常必要。PEL-2000B系列包括兩款主機和4款負載模塊，用戶可靈活組合。根據通道數、最大負載功率、每通道電壓和電流，任意模組與主機組成測試系統。外部并聯可提供更高的輸出功率。靈活設計,適應將來不同的功率需求。

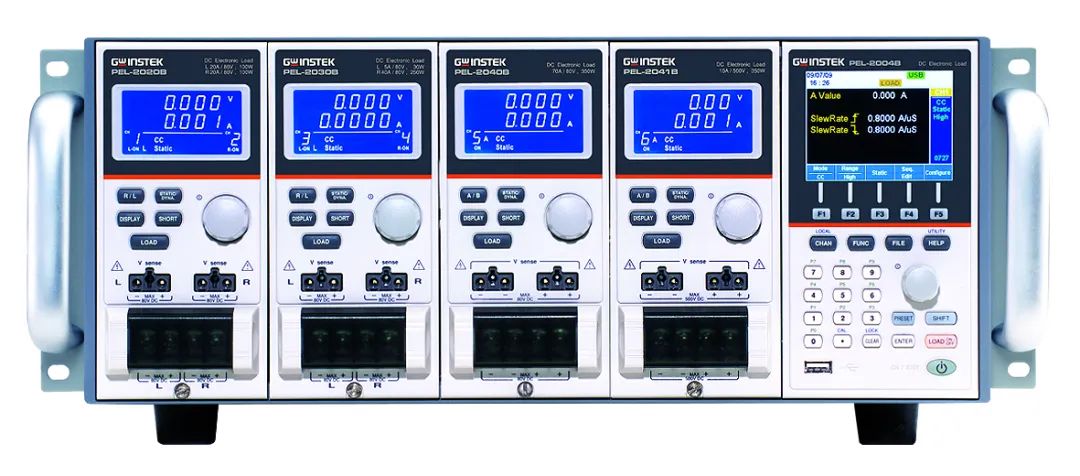

PEL-2004B可容納4個負載模組， PEL-2002B可容納2個負載模組。每個模組功率最大可達350W，因此PEL-2000B系列功率可達1.4kVA。
為了增加負載容量，可通過標準MIL 20-pin接口并聯主機框?？蛇B接5臺，包括1臺主機和4臺從屬機，并接后容量可達7kW。使用4臺雙通道負載模組，PEL-2004B可同時測試8路電路輸出。
序列功能根據預設序列，以每步100μs的速率運行。在一個時鐘控制下，每個序列可以同時運行。這是PEL-2000B強大的特點，它可以實現模擬一個多輸出電源負載。動態模式下，在兩個預設準位之間，負載電流或負載電阻以25μs/步的預設速度跳動。常用于驗證負載快速改變引起的電源響應。最顯著的是，在一個時鐘信號下，并聯多個負載通道，可同步運行動態測試。并聯動態功能可靈活完成大功率電源的動態測試。
PEL-2000B系列
PEL-2004B
4-模組可編程直流電子負載主機
PEL-2002B
2-模組可編程直流電子負載主機
PEL-2020B
雙通道模塊, (0~80V, 0~20A, 100W)×2
PEL-2030B
雙通道模塊, (1~80V, 0~5A, 30W) + (1~80V, 0~40A, 250W)
PEL-2040B
單通道模塊, (0~80V, 0~70A, 350W)
PEL-2041B
單通道模塊, (0~500V, 0~10A, 350W)
注：負載模塊不能單獨使用
