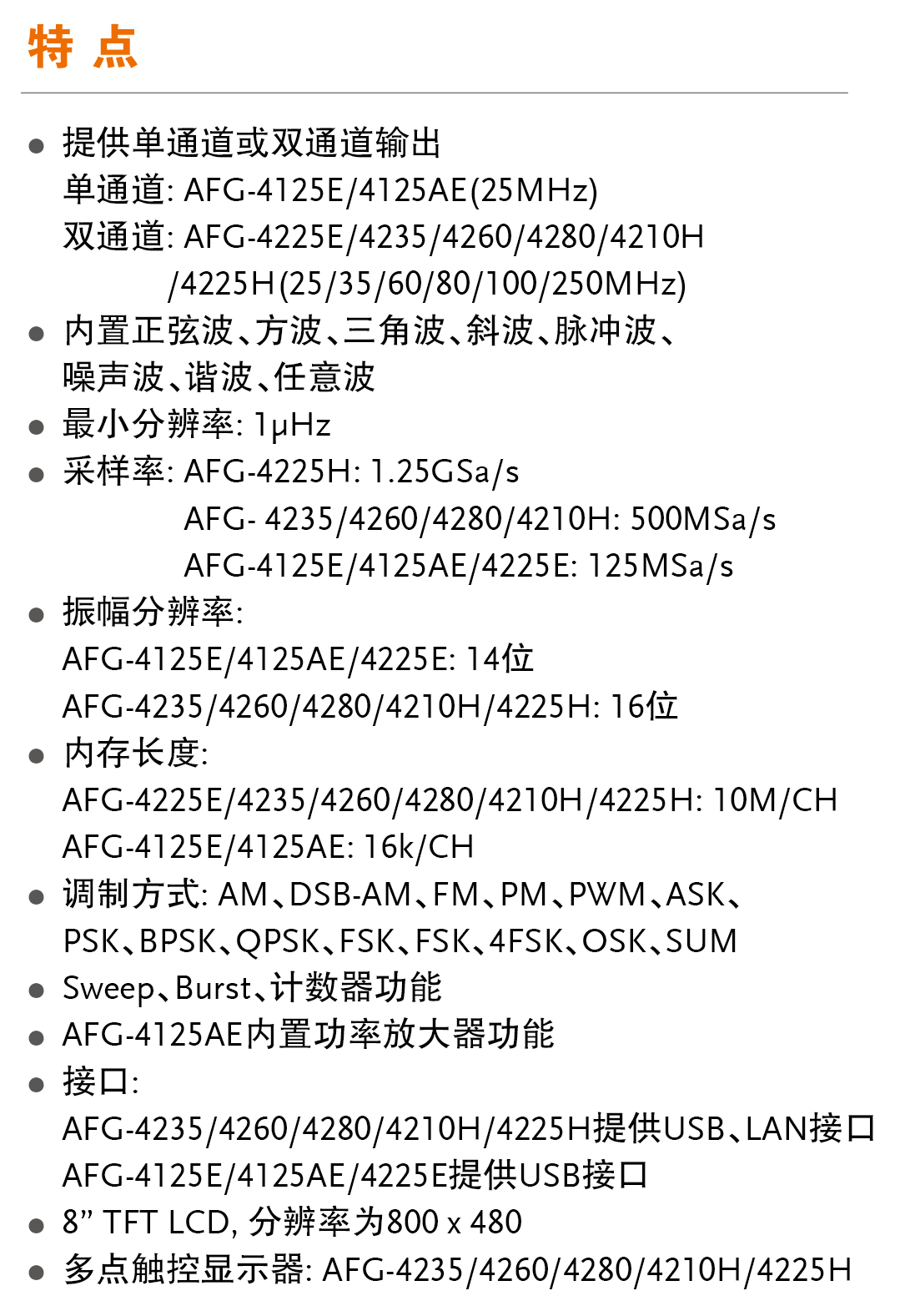

AFG-4000系列是GW Instek首款配備8"大觸摸屏的任意波形信號發生器。
單通道型號的頻率為25MHz，
雙通道型號具有
250MHz/100MHz/80MHz/60MHz/35MHz/25MHz的頻率選擇。整個系列提供1μHz的高分辨率，并內置正弦波、方波、三角波、脈沖波、噪聲波、諧波等標準波形。
最高頻率250MHz 型號的采樣率為1.25GSa/s;35MHz-100MHz的型號的采樣率為500MSa/s;25MHz的入門級型號的采樣率為 125MSa/s。
對于垂直分辨率，35MHZ~250MHz型號為16 位分辨率，25MHz入門級型號為14 位分辨率。
此外，在存儲深度方面，25MHz-250MHz雙通道型號為10M，入門級25MHz單通道型號為16k。整個系列內置了146個任意波形，用于編輯和輸出。

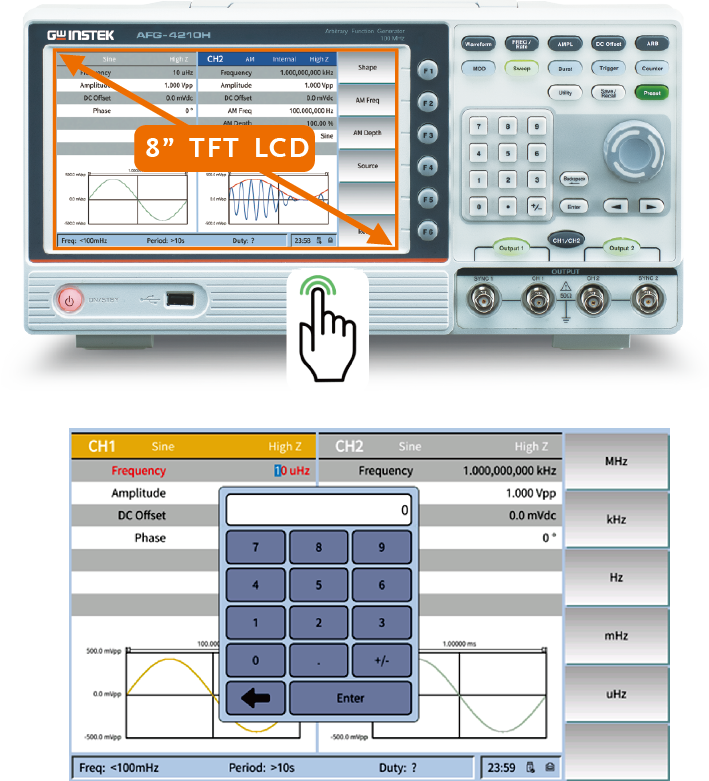

8” 觸摸屏顯示
AFG- 4000系列配備8英寸高分辨率TFT LCD，35MHz以上型號配備觸摸屏功能。觸摸屏的配置使輸入?yún)?shù)更加方便。用戶只需觸摸頻率、振幅或直流偏移等參數，屏幕上將出現一個數字輸入窗口。他們可以通過此窗口或AFG- 4000上的數字直觀地輸入設置參數。
寬頻選擇

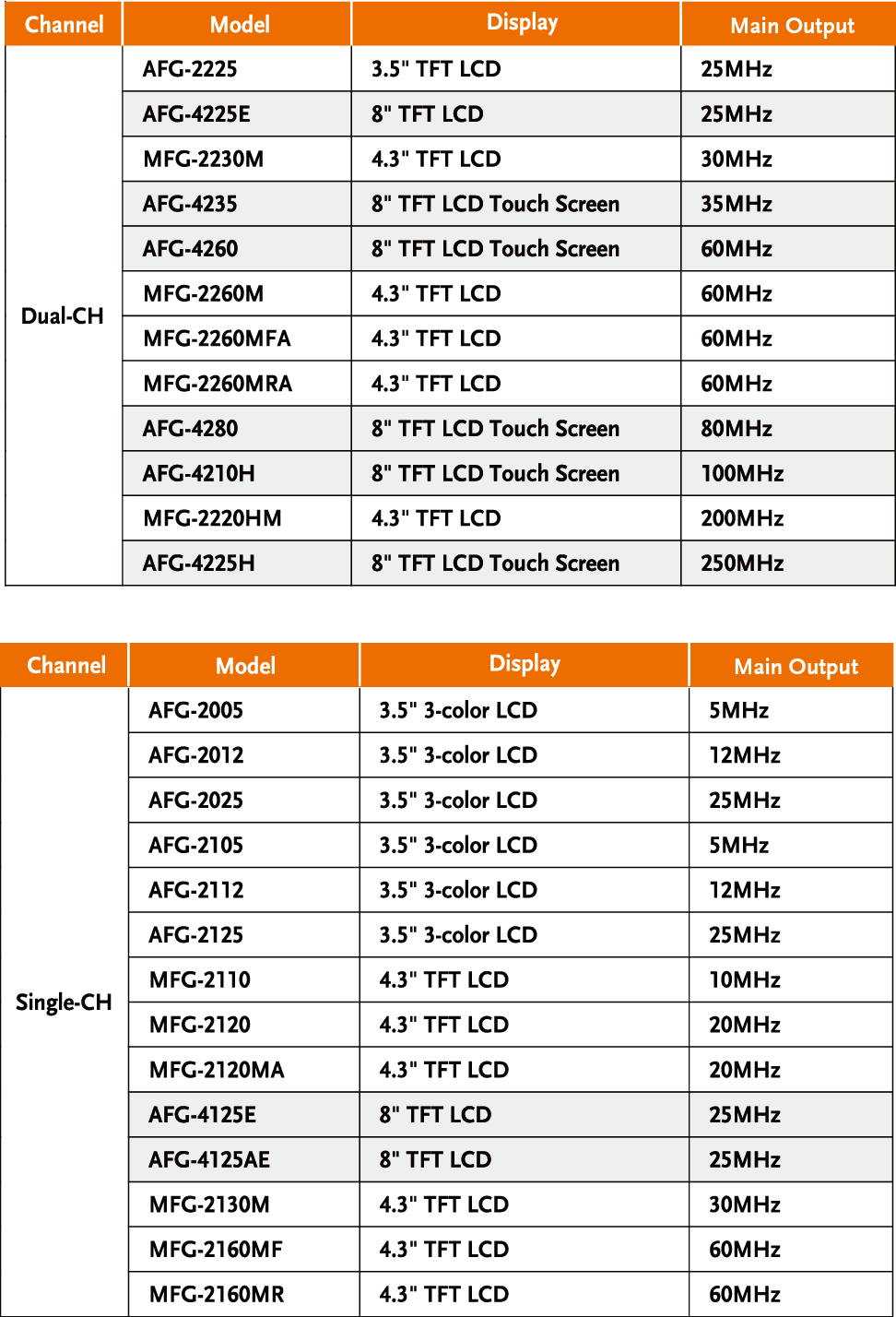

頻率范圍為25MHz至250MHz。結合AFG/MFG系列，GW Instek信號源選擇豐富多樣，可以滿足用戶的使用習慣和多樣化的測試需求。
豐富的內置任意波形選擇

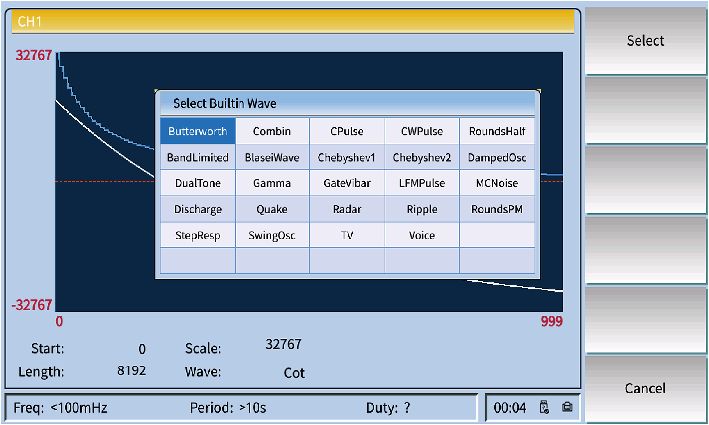

用戶可以使用內置的146個任意波形進行信號編輯和輸出。
ARB的內置波形包括常用、醫療、標準或數學和三角、窗口、工程和分段調制相關波形。
從面板中，用戶可以選擇內置波形并編輯、保存、調用和輸出任意波形。

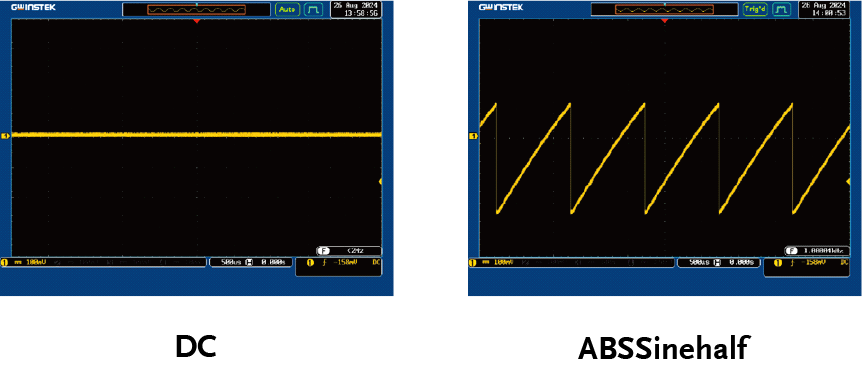

常見的波形包括直流和abssinehalf波形

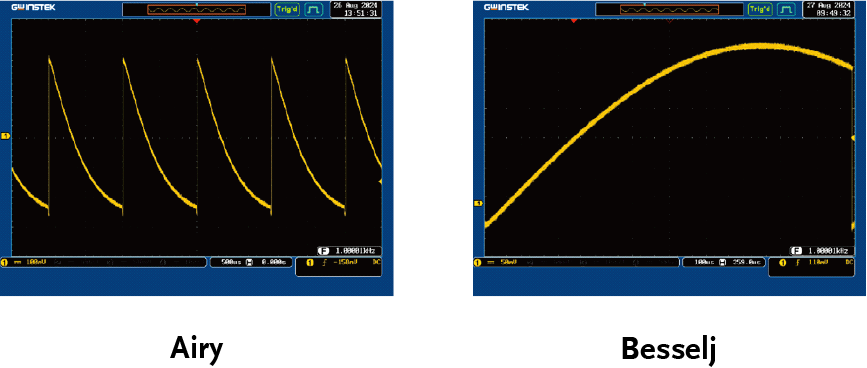

數學波形包括AIRY波形和BESSELJ波形

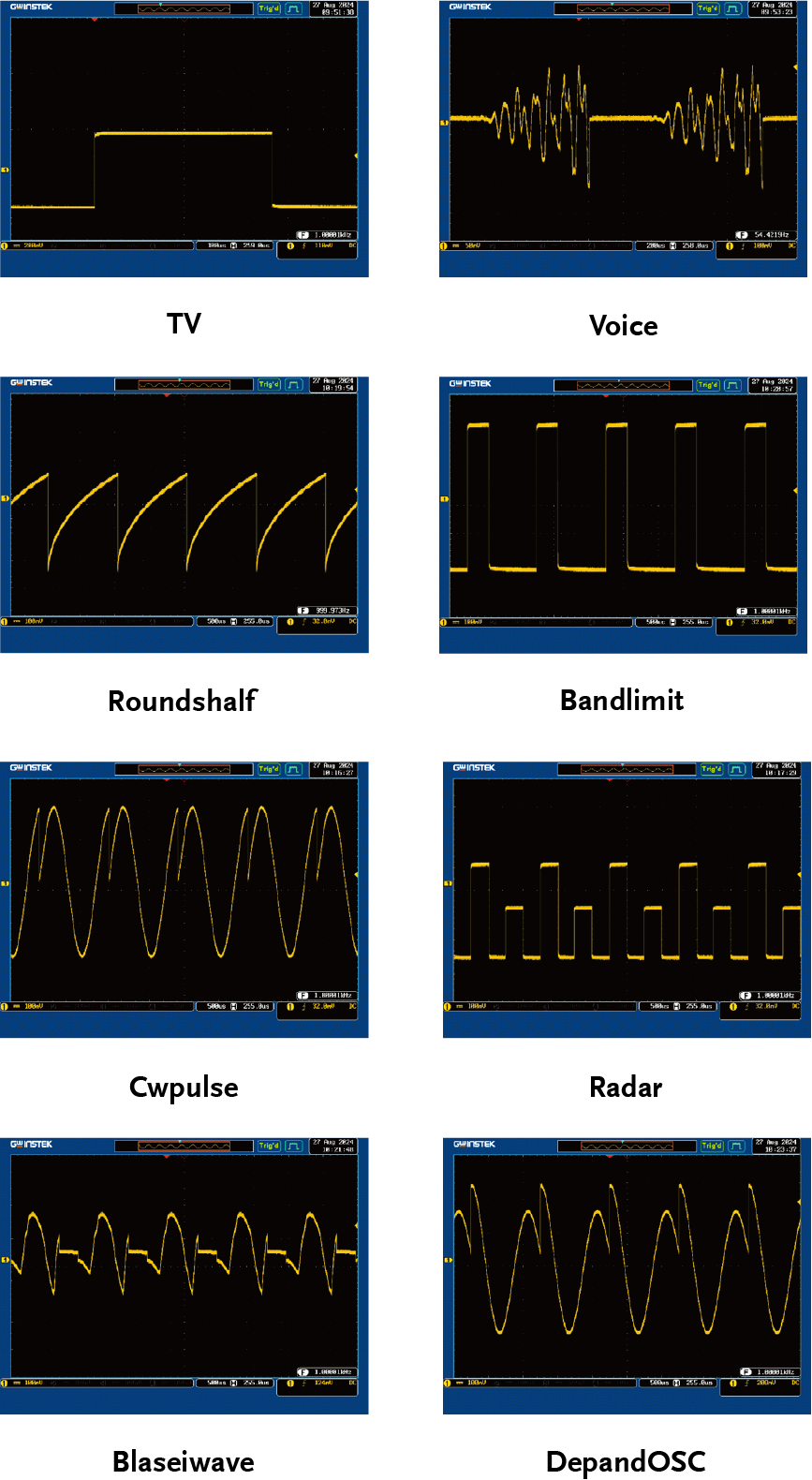

工程波形包括TV、VOICE、CWPULSE、RADAR、ROUNDSHALF等波形
