環境感知: 毫米波雷達

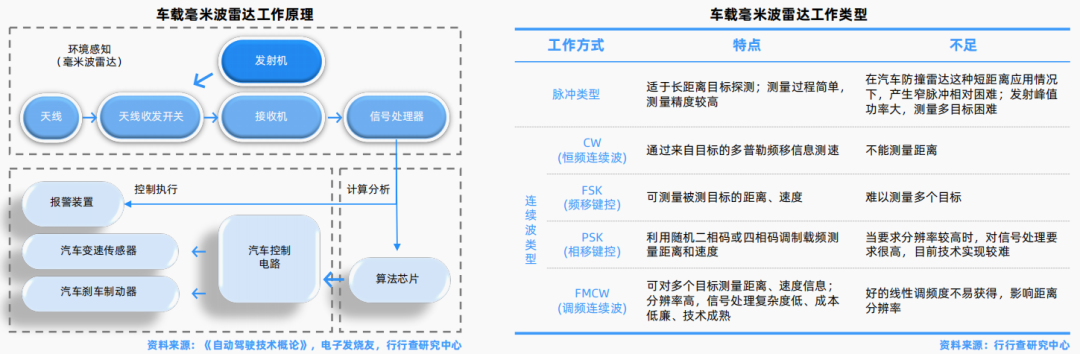

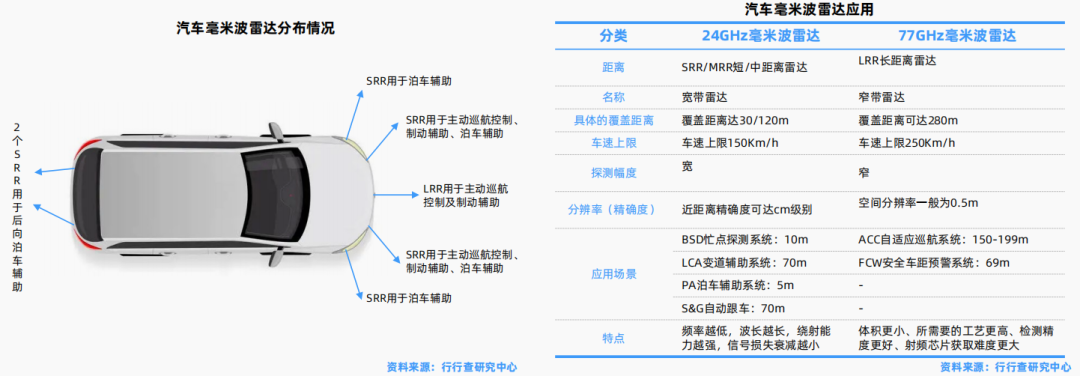

毫米波雷達：毫米波雷達是ADAS系統的重要組成部分，是實現汽車智能駕駛的重要裝置。毫米波雷達使用頻率30GHz-300GHz的毫米波對目標進行照射并接收回波，通過信號處理獲得目標與發射點的距離、方位、速度等信息。車載毫米波雷達多采用FMCW連續調頻式，通常有24GHz和77GHz兩種；按照測量距離劃分有短距的SRR、中距的MRR、長距的LRR，77GHz毫米波雷達通常安裝汽車正前方，用于對中遠距離物體的探測；24GHz毫米波雷達通常安裝在車側、后方，用于盲點檢測、輔助停車等。毫米波雷達目前已經廣泛應用于汽車的ADAS系統。

FMCW（調頻連續波）是最常用的車載毫米波雷達，德?tīng)柛?、電裝、博世等Tier1供應商均采用FMCW調制方式。車載毫米波雷達通過天線向外發射毫米波，通過測量回波時間等參數測量障礙物的大小、速度、距離，毫米波雷達可以同時對多個目標利進行測量，獲取汽車周?chē)奈锢憝h(huán)境信息。24GHz主要用于中短距探測，主要應用有盲點檢測、車道偏離預警、車道保持輔助、變道輔助、停車輔助等。77GHz主要面向100-250米的中長距探測，例如自適應巡航、碰撞預警指示、緊急剎車制動系列等。

環境感知: 激光雷達

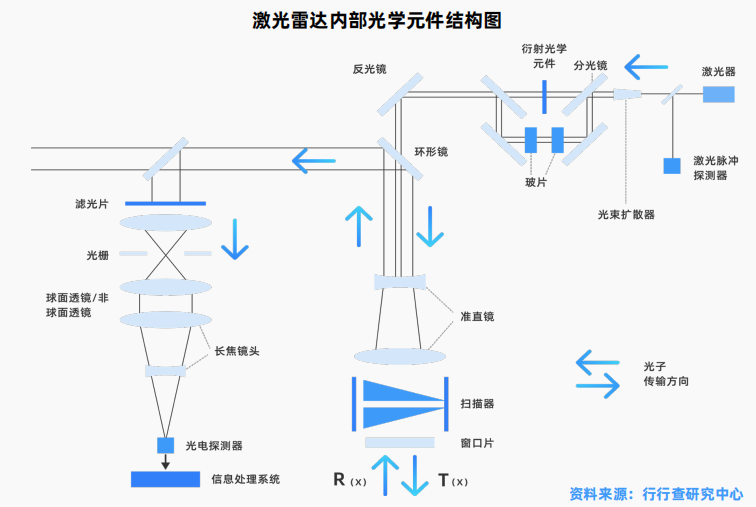

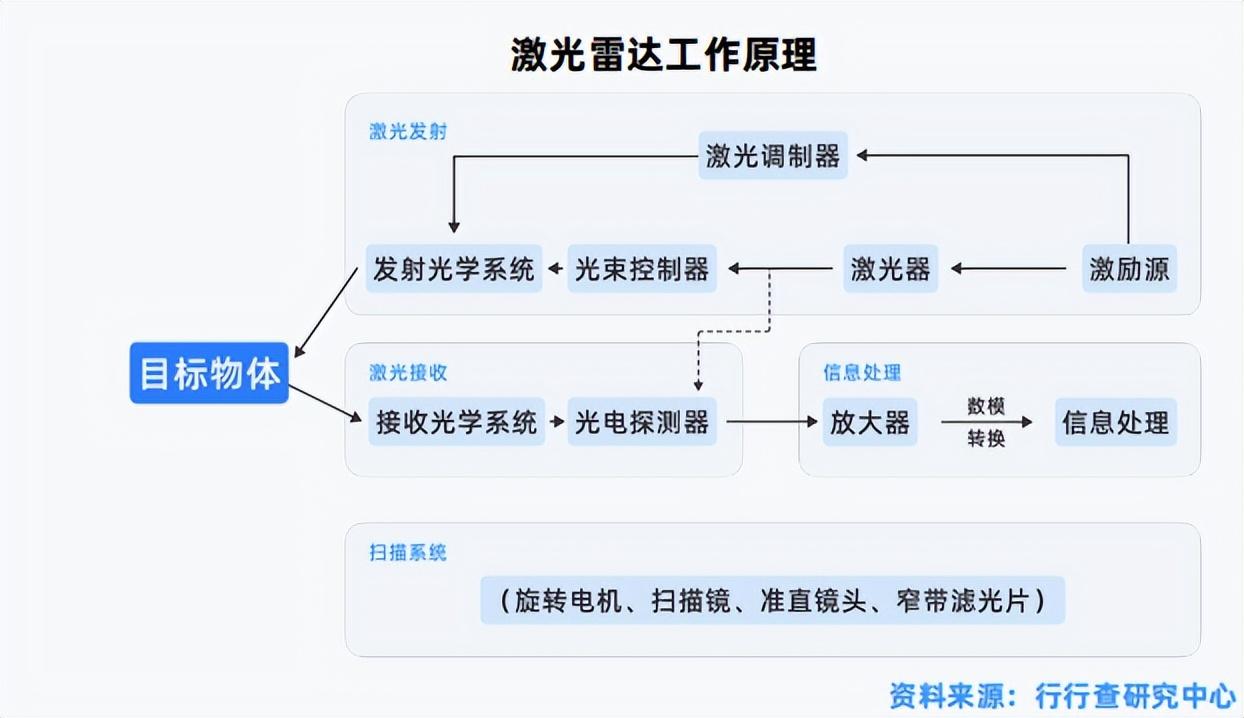

激光雷達：激光雷達（Laser Radar）是以發射激光束探測目標的位置、速度等特征量的雷達系統。其工作原理是向目標發射探測信號（激光束），然后將接收到的從目標反射回來的信號（目標回波）與發射信號進行比較，作適當處理后，就可獲得目標的有關信息，如目標距離、方位、高度、速度、姿態、甚至形狀等參數，從而對飛機、導彈等目標進行探測、跟蹤和識別。激光發射系統：激勵源驅動激光器發射激光脈沖，激光調制器通過光束控制器控制發射激光的方向和線數，最后通過發射光學系統，將激光發射至目標物體；激光接收系統：經接收光學系統，光電探測器接受目標物體反射回來的激光，產生接收信號；信息處理系統：接收的信號經過放大處理和數模轉換后，經過信息處理模塊計算，獲取目標表面形態、物理屬性等特性，最終建立物體模型；掃描系統：以穩定的轉速旋轉起來，實現對所在平面的掃描，產生實時的平面圖信息。

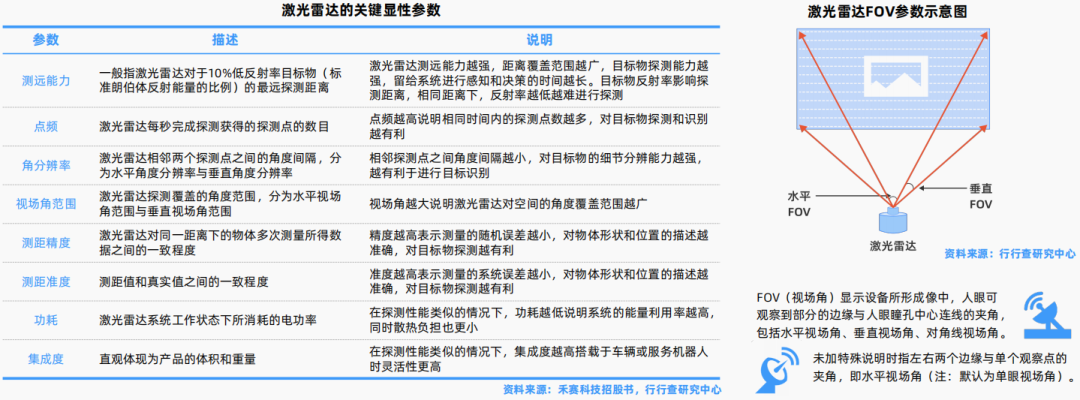

激光雷達產品主要從顯性參數、實測性能表現及隱性指標等方面進行評估比較。目前由于激光雷達屬于市場新興產品，實測性能和隱形指標目前缺乏量化和可靠公開數據指引。顯性參數主要包含測遠能力、點頻、角分辨率、視場角范圍、測距精準度、功耗、集成度（體積及重量）等，可以較為直觀的反應激光雷達不同方面的性能。

按照測距原理可將激光雷達細分為三角測距、飛行時間測距ToF和調頻連續波FMCW。三角測距法 原理為發射激光到被測物體之后，部分散射光經接收透鏡匯聚到線陣圖像傳感器（CCD/CMOS）上成像，之后根據三角形幾何相似關系原理計算目標物距離。飛行時間法ToF 測距原理為記錄發射器發射激光與探測器接收到回波信號的時間差除以2，直接計算目標物與傳感器之間距離。調頻連續波FMCW 原理為發射調頻連續激光，通過回波信號的延時獲得差拍信號頻率進而獲得飛行時間，通過距離公式反推目標距離并通過多普勒頻率公式測算目標物速度。

ToF測距式激光雷達以激光作為信號源，由激光器發射出的脈沖激光打到周?chē)矬w上引起散射，通過接收器接收光波反射時間進行測距，具有測量速度快，抗強光干擾能力突出的優勢，但存在信噪比低、安全性較低等問題；FMCW激光雷達以調頻波為基礎，可以根據波的頻率計算目標物體的速度，相對于ToF天生增加了速度信息，達到4D感知的效果，當前仍處于探索階段。
