如何在災難救援中，精準定位受困人員的位置？如何在無人機操作中，提高系統精度？如何在人機交互中，更好的實現動作檢測和姿勢識別？如何在自動駕駛中，做到更精確的自主導航…種種場景中，都離不開MEMS慣性傳感器的作用。

MEMS技術擁有非常廣闊的市場前景，特別是進入物聯網時代，由于應用場景種類繁多，再加上產品生產技術的多樣化，為企業帶來了巨大的發展機遇。從我國MEMS各產品市場占比來看，MEMS慣性傳感器占有超過30%的份額。

慣性傳感器是針對物理運動做出反應的器件，如線性位移或角度旋轉，并將這種反應轉換成電信號，通過電子電路進行放大和處理。其中，加速度計和陀螺儀是最常見的MEMS慣性傳感器，加速度計是敏感軸向加速度并轉換成可用輸出信號的傳感器；陀螺儀則是能夠測量敏感運動體相對于慣性空間的運動角速度的傳感器。此外，MEMS慣性組合測量單元由于可以實現組合導航、減少誤差，也廣泛應用于需要運動控制的設備上。

MEMS慣性傳感器在1990年代開始規模應用在汽車工業和國防工業，20世紀初開始應用于手機等消費電子領域，物聯網有望引領下一波增長浪潮。

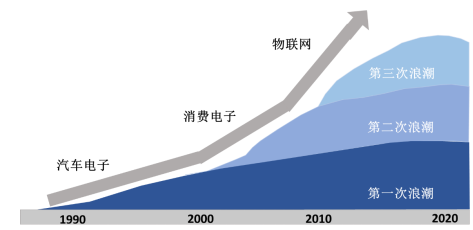

圖：MEMS慣性傳感器發展浪潮

簡言之，MEMS慣性傳感器的研究成果對于物體的制導、導航，各類型交通工具的自動駕駛以及各種智能穿戴設備的應用具有重要意義。

MEMS加速度計

加速度計是MEMS領域最早開始研究的傳感器之一。經過多年的發展，MEMS加速度計的設計和加工技術已經日趨成熟。根據敏感機理不同，MEMS加速度計可以分為壓阻式、熱流式、諧振式和電容式等。其中，壓阻式MEMS加速度計容易受到壓阻材料影響，溫度效應嚴重、靈敏度低，橫向靈敏度大，精度不高；熱流式加速度計由于受傳熱介質本身的特性限制，器件頻率響應慢、線性度差、容易受外界溫度影響。因此，這兩種加速度計主要用于對精度要求相對較低的民用領域或軍事領域中的高g值測量。而諧振式微加速度計理論上可以達到導航級的精度，但目前技術狀態還達不到實用化的要求。

此外，電容式硅微加速度計由于精度較高、技術成熟、且環境適應性強，是目前技術最為成熟、應用最為廣泛的MEMS加速度計。隨著MEMS加工能力提升和ASIC電路檢測能力提高，電容式MEMS加速度計的精度也在不斷提升。目前，硅微加速度計大部分采用集成化封裝，并在此基礎上不斷朝著高精度、數字化和高可靠性的方向發展。

根據美國Draper實驗室對加速度計的預測，微機電MEMS加速度計將取代石英撓性和液浮加速度計；高精度機電加速度計仍保持原有應用領域，部分領域會被微機電MEMS加速度計取代。

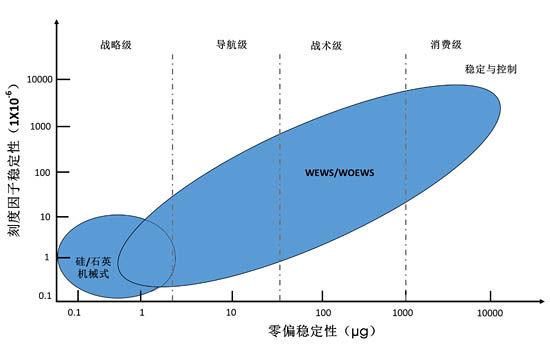

圖：2020年加速度計技術應用預測

MEMS陀螺儀

自20世紀80年代以來，對角速率敏感的MEMS陀螺儀受到越來越多的關注。根據性能指標，MEMS陀螺儀通?？煞譃樗俾始?jí)、戰術級和慣性級。其中，速率級陀螺儀可用于消費類電子產品、手機、數碼相機、游戲機和無線鼠標；戰術級陀螺儀適用于工業控制、智能汽車、火車、汽船等領域；慣性級陀螺儀則可用于衛星、航空航天的導航、制導和控制等參數要求嚴苛的場景。

據美國Draper實驗室對2020年陀螺儀的分析和預測，2020年，石英/硅微機電MEMS陀螺將占領中低精度應用領域，即消費級應用?；竟δ苁菧y(cè)量物體的直線加速度、傾斜角度、轉動速度、振動頻率和力度等，這些基本的物理信號通過應用程序的開發，可以衍生出各種各樣的功能。

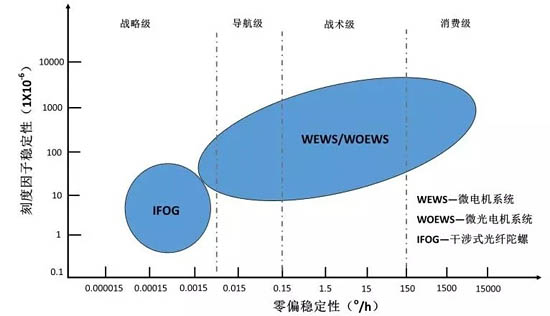

圖：2020年陀螺儀技術應用預測

MEMS慣性測量組合單元

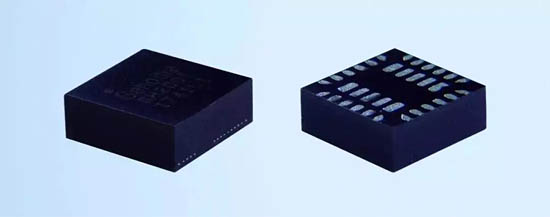

這是是基于MEMS技術的新型慣性測量器件，用來測量物體的角速度和加速度信息，是實現微小型無人機、交通工具等導航制導的核心部件。目前，MIMU 正朝著高精度、小體積、集成化、實用化、高可靠的方向發展，在系統中的應用也越來越普遍。特別是在對成本和體積敏感的應用領域，MEMS慣性測量組合單元必將取代體積大、成本高的傳統慣性測量單元。
