當今復雜電子產品測試中，需求多種電壓等級的直流激勵，如航電標準測試和汽車電子測試，要求直流電壓能夠達到540VDC，甚至是1000VDC，且對直流變化斜率也有較高要求，常規直流電源無法滿足測試需求。

高壓高斜率直流電能，怎么實現？

阿美特克Asterion AC系列高性能交直流程控電源具有直流輸出模式，標配雙直流量程250V和500V，支持快速的直流電壓變換，精準穩定，紋波噪聲低。

·當測試需求小于500VDC時，可直接滿足應用需求。

·當測試需求大于500VDC時，可通過三相電源的兩相分相的方式實現更高電壓輸出，最高直流輸出可達1000VDC。

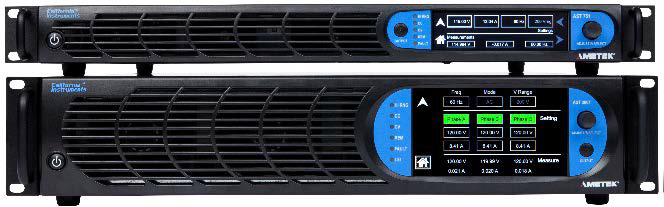

AMETEK加州儀器品牌 Asterion AC系列交直流程控電源輸出功率500VA–36kVA，交流電壓量程200V/400V，直流量程250V/500V，支持創新IX2電流倍增技術，為高性價比的精密電源設定了新標準。其型號豐富，指標優異，功能全面，帶有觸摸顯示屏和多種常用通信接口，標配五年質保。

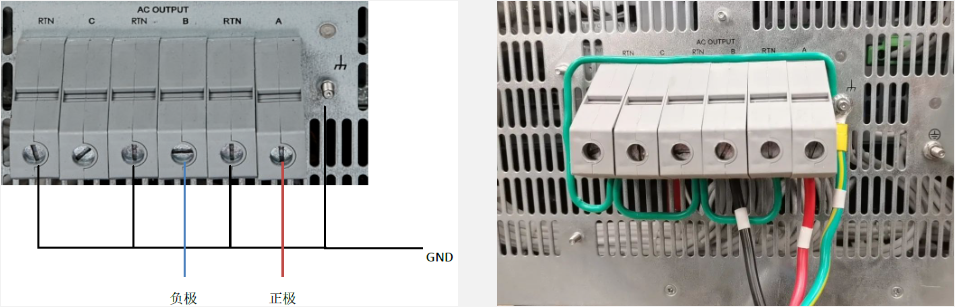

硬件連接: 選擇Asterion AC系列交直流電源三相輸出中的兩相作為正負端，例如選擇A相為輸出的正極，B相為輸出的負極，注意輸出Return端子需要全部與機殼短接。

電源設置: 開啟Asterion AC系列交直流電源后，選擇直流模式和量程（通常為高量程），根據實際需求設置電壓參數和電流參數。其中，正極的電壓參數為正數，負極的電壓參數為負數；通常電壓參數為所需高壓數值的一半。電流參數需要大于實際電流數值且小于電路承受的最大電流。

測試案例

在眾多的高壓高斜率直流測試需求中，最典型的應用為航電標準測試中的HDC項目測試。其需要電源輸出單相540VDC的電能，并按照要求快速變化，以評估被測物的性能與功能是否符合航電標準，如GJB181B或DO160。

以下測試案例，詳細介紹了使用Asterion AC系列交直流程控電源實現高壓高斜率的直流電能的輸出。

1. 正確連接Asterion AC系列電源與被測物硬件，A相連接被測物正極，B相連接被測物負極，Return端子全部與機殼和短接。

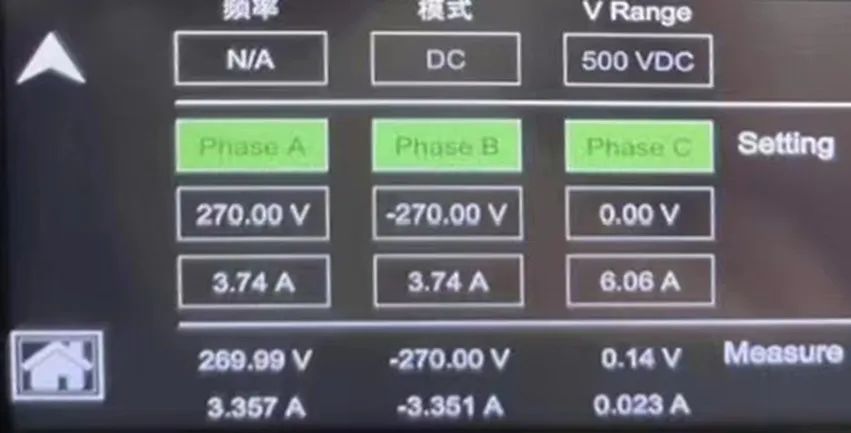

2. 在Asterion AC系列交直流程控電源前面板設置參數。直流模式的高量程條件下，設置A相電壓為270V，B相電壓為-270V。Asterion AC系列18K型號電源在540VDC輸出時最大電流為22.22A，這里設置值為3.74A。

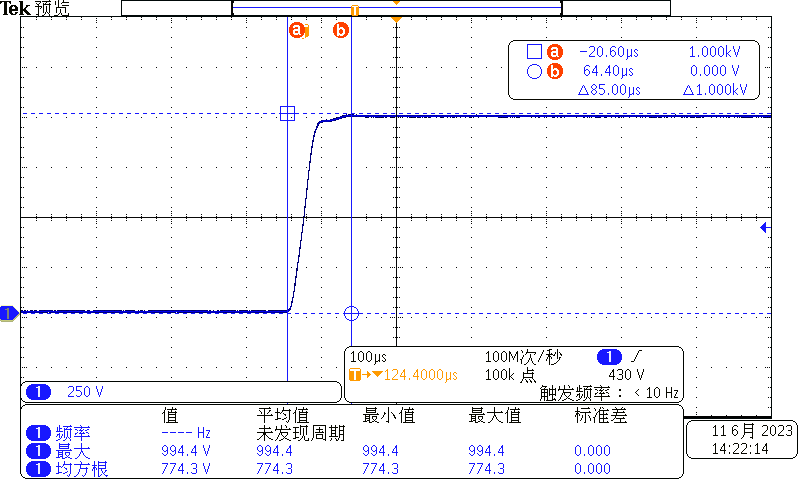

3. 啟動電源輸出，使用示波器測試，結果如下。Asterion AC系列交直流程控電源正確輸出540VDC的直流，且直流信號質量高，噪聲低，過沖指標優異。
