雖然耐壓實驗和漏電流實驗都能夠用來測驗被測目標的絕緣強度，但其測驗過程和成果有一些關鍵的差異。耐壓實驗是在被測目標的一切載流部件的絕緣體系短路后，在高壓下進行的，漏電流(觸摸電流)實驗是利用實驗設備模仿人體阻抗，在電的條件下進行的。
雖然這兩種測驗不同，但它們在確保產品安全方面非常有用。耐壓測驗是100%慣例測驗(RoutineTest)，漏電流測驗一般被認為是類型測驗。
隨著當今低壓(LVD)指南的廣泛采用，耐壓測驗和漏電流測驗將成為規范生產線測驗，并將添加更多測驗，如絕緣阻抗測驗和接地阻抗測驗。
高質量的電氣產品在許多方面都要經過安全規范測驗，包含耐壓測驗、絕緣阻抗測驗、接地阻抗測驗、走漏電流(觸摸電流)測驗等。在這些安全規范測驗項目中，麻煩的部分是走漏電流測驗(觸摸電流測驗)。該產品能夠經過漏電流測驗來丈量反常漏電流，漏電流測驗儀是漏電流測驗的常用測驗儀器。
操作走漏電流(觸摸電流)測驗
近年來，許多產品安全規范都要求產品進行漏電流測驗，無論是在產品設計測驗仍是生產線測驗中，特別是在設計階段，經過這些測驗，產品設計工程師能夠獲得許多關于產品完整性的重要信息，使產品愈加契合安全規范。當被測目標在額外電壓或規則輸出額外電壓的1.1倍下測驗時，即產品在實際運用和毛病條件下測驗時，在對地走漏電流測驗中，丈量被測目標的接地線，從而確認流回體系中性線的電流。在機柜的走漏電流測驗中，丈量從機柜上不同點到體系中性點的電流巨細。
耐壓(絕緣)實驗是模仿被測目標的絕緣體系必須能夠在遠遠超出正常運用的條件下，在一定時間內承受更高的電壓。產品經過耐壓測驗意味著它能夠在正常運用中安全運行，并能承受正常的開關瞬變。這是一個普遍有用的測驗，產品制造商也能夠運用它來確認用戶對產品的根本質量標識。
在簡略的測驗組合中，耐壓測驗器和被測目標之間的銜接能夠經過插座盒或測驗引線，然后耐壓測驗器向被測目標施加電壓。假如經過的漏電流過大，耐壓測驗儀將顯現毛病，標明被測目標未經過測驗。假如沒有過多的走漏電流經過測驗，耐壓測驗儀將顯現它現現已過，表明被測目標現現已過測驗。過大走漏電流的值由*大答應經過電流水平的設定值決議，該設定值能夠在耐壓測驗儀上調整以確認測驗是否經過。耐壓測驗儀實際上著重載流導體和非載流導體之間的絕緣程度，例如暴露的非載流金屬，這是發現產品設計問題的好方法，例如導體放置得太近。

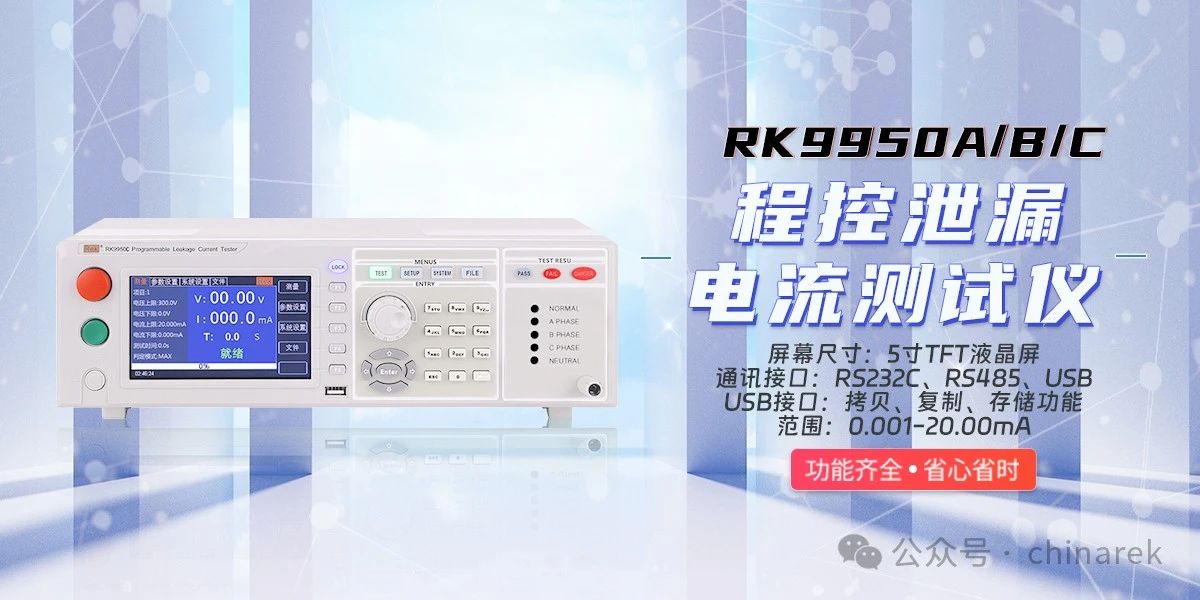

程控泄漏電流測試儀操作耐壓實驗的條件
程控泄漏電流測試儀一般來說，安全和監管組織的規范沒有規則耐壓實驗的丈量值，而是由被測產品的制造商決議的。假如沒有指定*大的耐壓走漏電流值，*一個好的測驗方法是設置達到跳閘水平的耐壓走漏電流值，該值略高于測驗?zāi)繕?biāo)在該測驗下正常切斷電源時的值。
耐壓漏電流*通用安全規范和規范能夠參閱幾個UL規范，一般以“120千歐姆”為參閱。本規范設置了一個固定電阻，這肯定會導致耐壓實驗的毛病指示。在前期，1000伏加上被子一側設備額外電壓的兩倍。這是耐壓實驗的常見設置。由于在美國運用的大多數測驗?zāi)繕?biāo)的額外電壓是120
在走漏電流測驗中，丈量的電流可用于核算耐壓測驗電流跳閘設置的近似值。這僅僅一個近似值，由于設備組件的偏差可能會導致不同測驗?zāi)繕?biāo)的漏電流讀數出現細小差異。在核算相關的走漏電流設置時，了解耐壓測驗和走漏電流測驗之間的根本差異非常重要。雖然大多數漏電流測驗儀提供輸出線(L/N)的開關測驗，但它們僅一起丈量從一個載流元件到被測設備外殼的漏電流。耐壓測驗一起丈量兩個載流元件的漏電流，從而顯現較高的漏電流讀數。一個有用的經歷法則是將耐壓測驗跳閘電流設置為以下公式核算成果的20%至25%左右:
(耐壓測驗電壓/漏電流測驗電壓)*漏電流測驗電流=耐壓測驗電流的近似值
