隨著科學技術的發展和生活節奏越來越快，以家居生活日常事務管理系統為主要特點的智能家居逐漸步入人們的生活。集成雨量傳感器的智能家居系統能有效地對窗戶進行智能化控制，提高整個系統的可靠性和用戶體驗。
智能家居的介紹及使用場景智能家居又稱智能住宅，是以住宅為平臺，家居電器及家電設備為主要控制對象，利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施進行高效集成，構建高效的住宅設施與家庭日程事務的控制管理系統，提升家居智能、安全、便利、舒適，并實現環保節能的綜合智能家居網絡控制系統平臺。衡量一個智能家居系統的成功與否，并非僅僅取決于智能化系統的多少、系統的先進性或集成度，而是取決于系統的設計和配置是否經濟合理，并且系統能否成功運行，系統的使用、管理和維護是否方便，系統或產品的技術是否成熟適用，換句話說，就是如何以最少的投入、最簡便的實現途徑來換取最好的用戶體驗，實現便捷高質量的生活。
圖1 智能家居應用場景概念圖
智能家居是接收傳感設備的各類傳感信號，并觸發控制命令或提醒人手動觸發對應的智能設備來收回控制命令，例如：智能窗戶系統主要通過雨量傳感器、溫濕度傳感器檢測溫濕度、雨滴等周圍環境，利用控制核心處理器驅動預置關窗程序，實現窗體的自動閉合。
方案設計

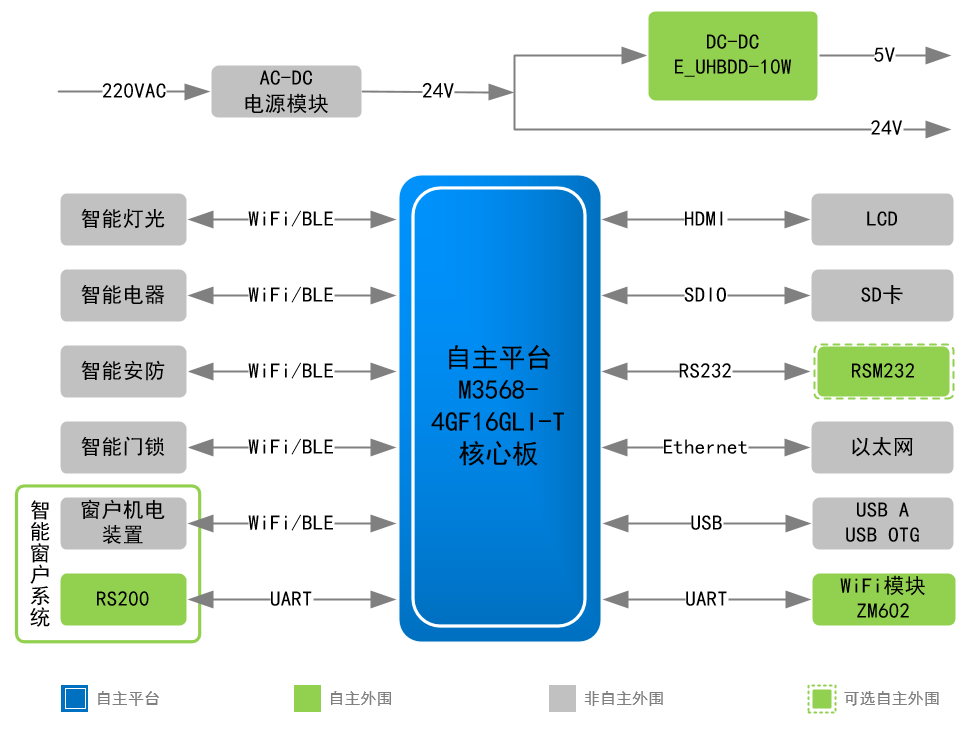

圖2 智能家居應用方案框圖

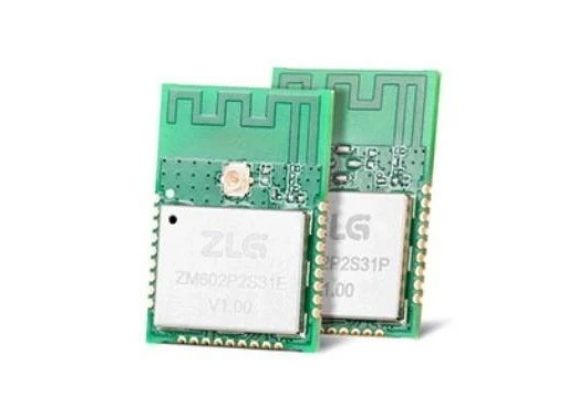

該方案使用了致遠的M3568-4GF16GLI-T核心板、RS200雨量檢測模塊、ZM602 WiFi模塊、DC-DC隔離電源系列E_UHBDD-10W和RS232隔離接口模塊RSM232，智能家居應用方案框圖見圖2。

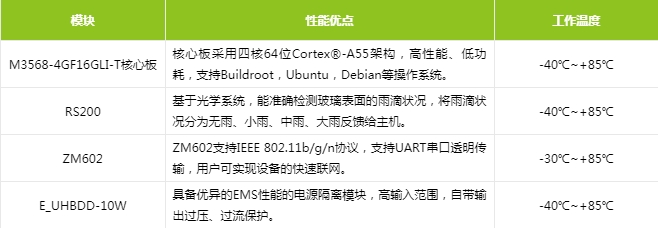

方案使用模塊及性能優點如下：

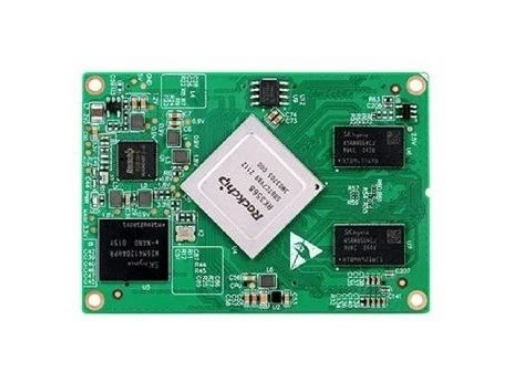

M3568-4GF16GLI-T系列核心板
M3568-4GF16GLI-T核心板可作為智能家居應用方案的主控板，板載低功耗應用處理器，可搭載Buildroot，Ubuntu，Debian等操作系統。核心板上搭配外圍的Wi-Fi、以太網可以實時遠程收發數據，對家用電器、設備進行監控、遠程控制。
M3568-4GF16GLI-T產品特性：
-
內核RK3568J ；
-
主頻2GHz；
-
內存4GB DDR4；
-
低功耗、高性能；
-
工作環境溫度-40℃~+85℃。

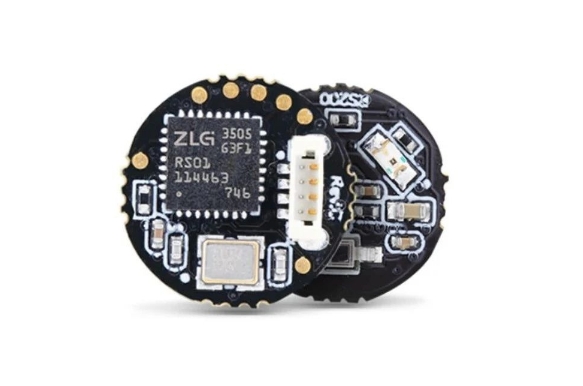

RS200是致遠電子推出的智能雨量檢測模塊?？梢钥焖?、實時檢測玻璃表面雨量變化的情況，且不受陽光、粉塵、樹葉等干擾?？梢灾苯訛橛脩舴答仧o雨、小雨、中雨、大雨等數字狀態，給予用戶輕松便捷的開發體驗。
RS200產品特性：
- 基于光學系統，能準確檢測玻璃表面的雨量狀態；
- 使用 HALIOS®-SD 測量方法，超強抗太陽光干擾能力；
- 模塊安裝在玻璃罩內部，不與外界自然環境接觸，減少環境干擾，增長使用壽命；
- 超小體積，直徑僅為 12.5mm，輕松適配各種攝像頭；
- 使用帶 CRC-8 校驗的通信協議，提高通信抗干擾能力；
- 光學系統自校準；
- 自然環境光檢測，為攝像頭提供更多輔助參數；
- 板載溫度測量，優異的溫度線性關系保證測量的準確度；
- 支持光學睡眠模式，延長光學器件使用壽命；
- UART通信接口；
- 3.3V 供電電壓；
- 模塊錯誤自檢測輸出；
- 工作環境溫度-40℃~+85℃。
