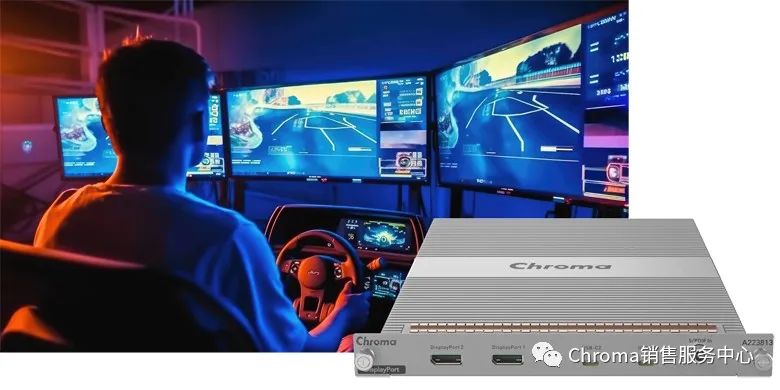

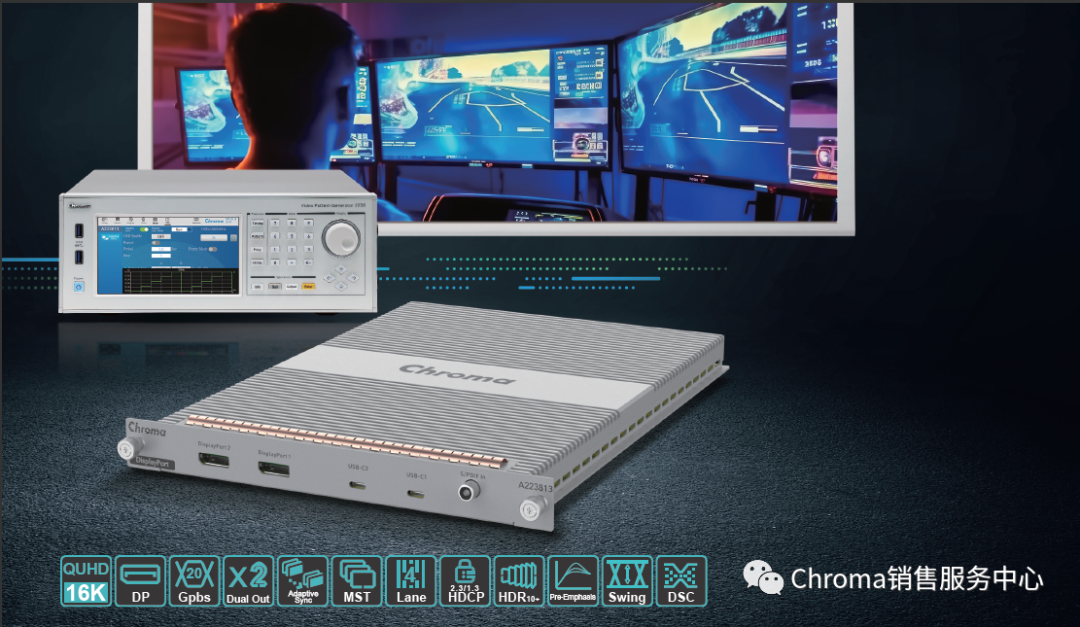

現代人玩手游、打電動不僅可以消磨時間，更帶動游戲產業發展，電競產業更是游戲產業里含金量最高的一塊，各國培育專業的游戲玩家以及舉辦國際電競游戲賽事，隨之對于電競設備的規格要求也提高，高分辨率、高更新率、多個顯示器連接、大型圖像處理和專業的視訊工作等，DisplayPort為目前可達成最高規格的接口，Chroma推出DisplayPort和USB-C雙輸出顯示器測試模塊A223813，分辨率輸出達16K，搭載DisplayPort 2.1版本支持單輸出端口總帶寬達80Gbps傳輸，包含Adaptive-Sync、MST、HBR3、UHBR20、Panel Replay、LTTPR等測試模式，內建HDR10+、HDR10、HLG等多種影像測試所需之測試圖形，提供多元、彈性化的完整視訊測試方案。

Adaptive-Sync檢測

VESA DisplayPort 2.1規范中定義 Adaptive-Sync主要功能是改善畫面延遲、影像撕裂等問題，其中應用之一為滿足電競影像快速變化需求。電競影像的幀率 (frame rate) 通常會隨時變化，而Adaptive-Sync功能會根據傳輸影像的影格率(frames per second；FPS)的變動量而自動調整屏幕本身的 Refresh Rate，透過Adaptive-Sync可減少或消除影像延遲、抖動、斷續和畫面撕裂等現象。A223813配備4種Adaptive-Sync檢測模式分別為：Saw、Ramp、Square和Arbitrary，可讓使用者在20Hz至560Hz之間任意地調整更新率，模擬玩游戲時顯示器可能出現的不同更新率；其中在Arbitrary模式下，用戶可以任意設定檢測所需的幀率與維持期間的參數組合。

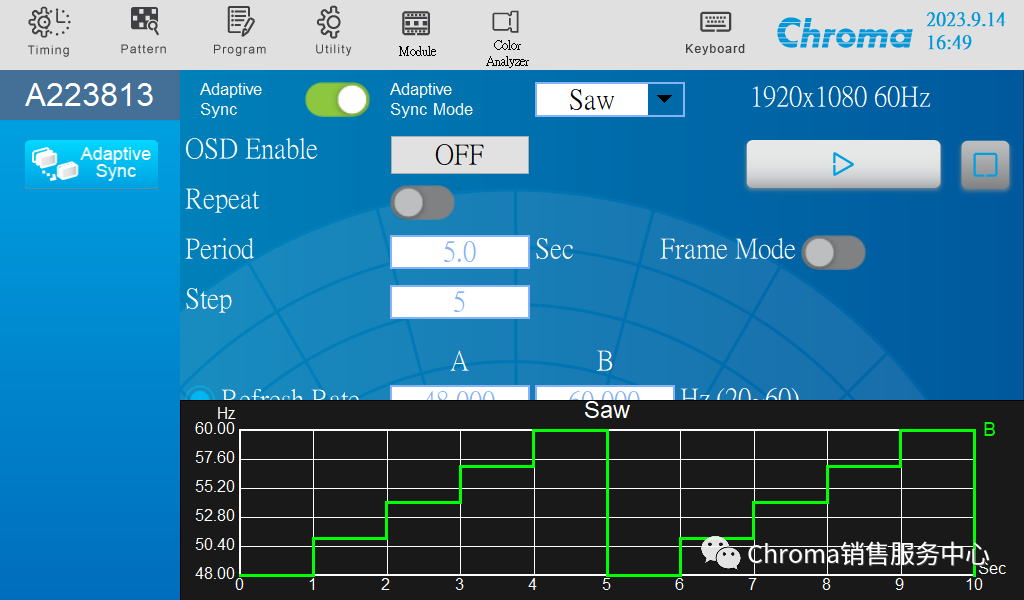

▲Saw

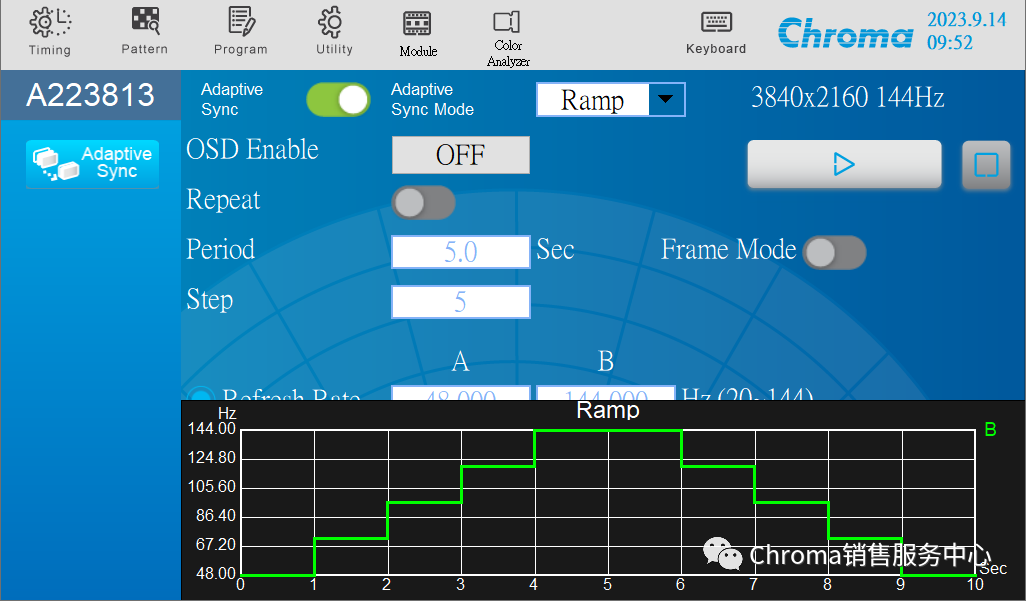

▲Ramp

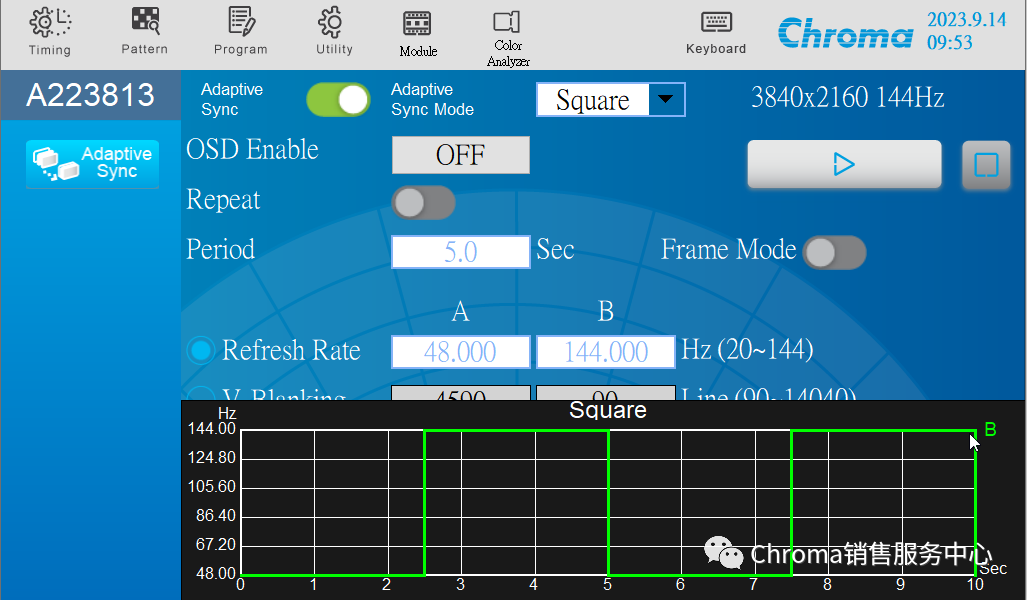

▲Square

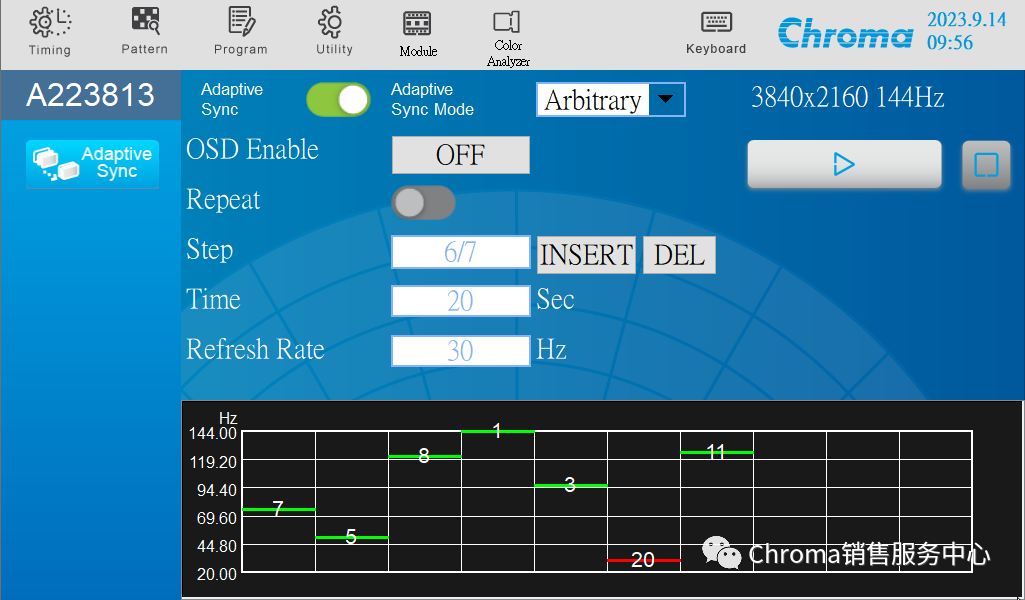

▲Arbitrary

DisplayPort 2.1總傳輸帶寬達80Gbps

A223813內建高速繪圖核心處理器，遵循DisplayPort 2.1 UHBR (Ultra High Bit Rate) 音訊/視頻標準，相較于過往DisplayPort 1.4 HBR3 (High Bit Rate 3) 的版本相比，可支持更高的傳輸速率，輸出總帶寬高達80Gbps，分辨率最高可達16K (Lane Rate可設定為 1.62 / 2.7 / 5.4 / 8.1 / 10 / 13.5 / 20 Gbps)。

獨立雙輸出檢測

為提升測試效能及檢測比對，A223813創新設計2x2內建2個獨立繪圖引擎與DisplayPort / USB-C兩種輸出接頭，并可同時和分時達到最高傳輸速率，等同于可檢測2臺或2組待測物在不同Timing與Pattern內容，提升200%檢測效率，例如可同時比對2臺待測物的畫質/畫素/時序等，或在同一臺待測物下確認端口切換功能/性能/兼容性。為強化比對功能可開啟窗口(OSD)顯示來區分個別的檢測狀態以利使用者了解測試期間的畫面變化過程。

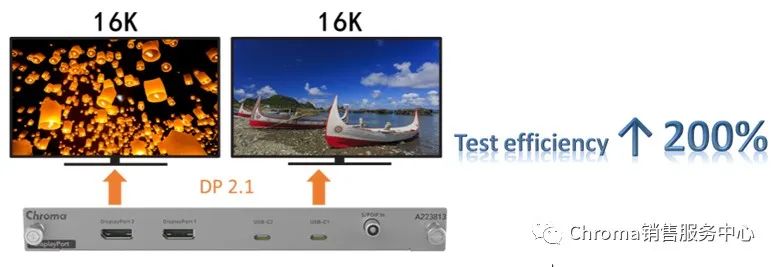

▲DisplayPort 2.1雙輸出檢測應用

除了上述功能以外，A223813同時配備FEC (Forward Error Correction) 控制傳輸錯誤的技術、DSC(Display Stream Compression)影像串流壓縮功能、各種廣色域色彩空間 (Wide Color Gamut)：RGB / ITU-601 / ITU-709 / xvYCC-601 / BT.2020-YC / BT.2020-RGB / DCI-P3 RGB和多組3D Format：frame Sequential / Dual Pipe 3D / Stacked frame / Pixel Interleaved / Side-by-side等功能。
