目前無線收發設備面臨的電磁環境愈發惡劣。為了檢驗設備在復雜電磁環境下的實際工作性能，需進行各種應用條件下的測試和試驗。外場測試難以提供各種應用環境，存在測試周期長、成本高、難以復現等問題。將無線收發設備性能測試環節前移，在實驗室構建模擬環境并進行充分測試，可發現設備系統級問題，極大提升測試效率、降低外場測試成本。

思儀科技推出了數實結合的復雜電磁環境構建解決方案，主要用于無線收發設備的復雜電磁環境適應性和可靠性試驗評估。可在數字空間和物理空間協同構建想定場景下的復雜電磁環境，測試受試設備的響應特性并對試驗效果進行分析評估，實現復雜電磁環境仿真試驗。

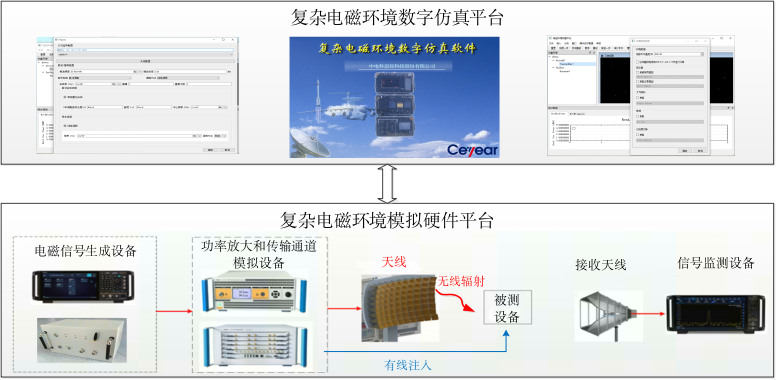

圖 1 數實結合的復雜電磁環境構建系統

系統采用平臺化設計，核心平臺如圖1所示。數字仿真平臺支持全數字仿真試驗，為無線收發設備提供先進的設計建模、在線仿真評估條件。模擬硬件平臺以通用測試儀器、目標及干擾信號模擬等專用儀器為核心，產生10kHz～110GHz多類型、高密度電磁信號。通過兩大平臺協同工作，系統可實現數字仿真場景下的復雜電磁環境構建，滿足被測對象全生命周期試驗需求。

作為硬件平臺核心設備之一，便攜式目標及干擾信號模擬器（如圖2所示）主要用于在外場環境下產生目標回波信號及干擾信號，可通過軟件實現多種目標回波信號、靈巧干擾信號的動態加載與模擬；產品工作頻率覆蓋到W波段，瞬時帶寬1GHz；采用便攜式收納箱設計，具有便攜、靈活、展開和收納快捷方便等優點。

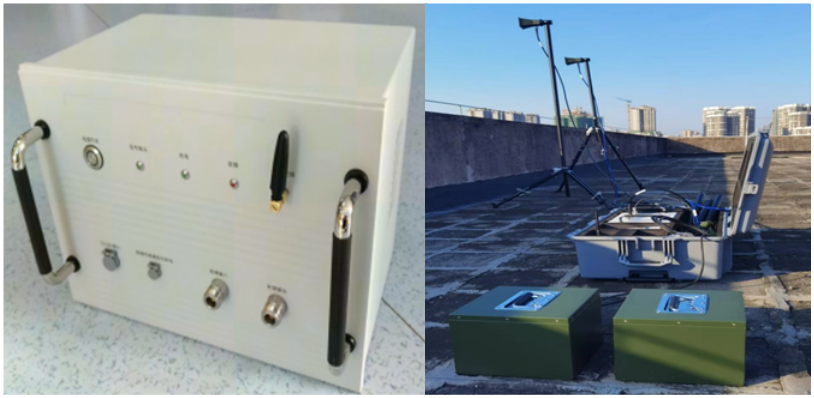

圖 2 便攜式目標及干擾信號生成器

數實結合的復雜電磁環境構建解決方案為無線收發設備的設計、開發、試驗提供先進的仿真與試驗驗證評估條件，提高無線收發設備設計建模、在線仿真、半實物仿真驗證評估能力，降低設計驗證/試驗測試/評估成本，縮短研制周期。該系統廣泛應用于無線收發設備的研制、生產和測試等環節，同時支持相關專業開展設備原理、信號處理等教學試驗。
