全球氣候變遷的嚴重性不斷上升，驅使綠色能源需求激增，可再生能源如太陽能和風能已成為解決能源供應的重要選擇。市場對高效能源儲存系統的需求亦隨之飆升。而在整合能源儲存系統時，電力調節系統(Power Conditioning System , PCS) 與電池柜之間的協同工作和整合問題是尤為關鍵的環節。

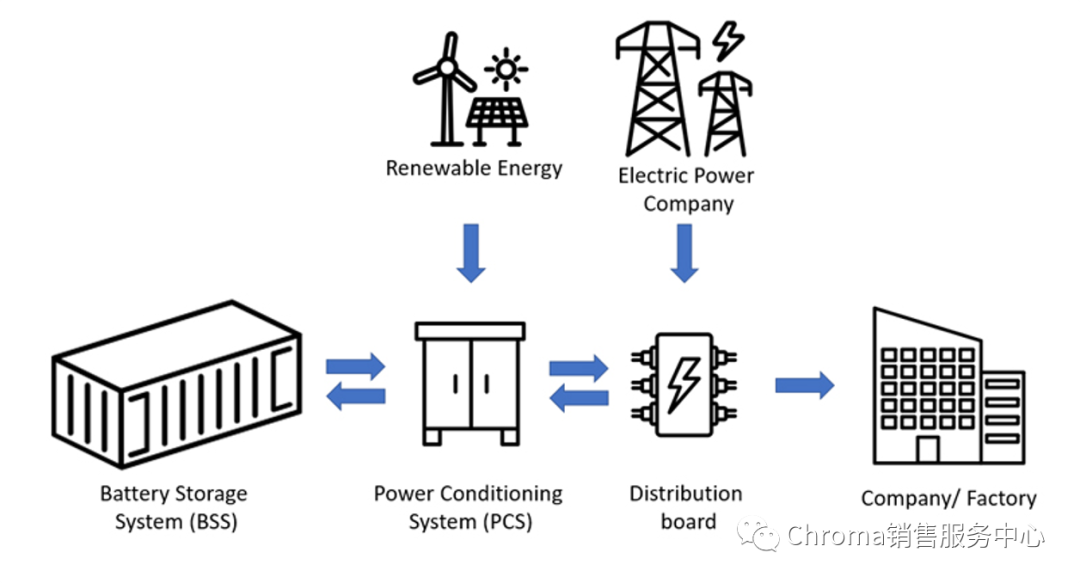

▲儲能系統整合再生能源示意圖

PCS是整個儲能系統的核心組件之一，其性能和穩定性對整體系統的運行至關重要。配備了自動頻率控制(AFC)功能的PCS在電力系統中起著關鍵作用，可以監測電網頻率變化，當頻率過低時，迅速輸出電能以穩定電力系統；反之，當頻率過高時，吸收多余的電能，確保頻率保持平衡。儲能系統對PCS有許多重要特性參數要求，例如：充放電響應時間應不超過0.5秒、持續時間至少為15分鐘、系統往返效率應達到85%以上等，因此，PCS需要經過一系列的完整測試，包括充放電檢測、效率測試、防孤島保護性能測試等，以提早發現并解決可能影響系統穩定性的問題，進而提高系統的可靠性。此外，在測試過程中結合電池仿真器使用，可以實現更高效率的產品驗證。

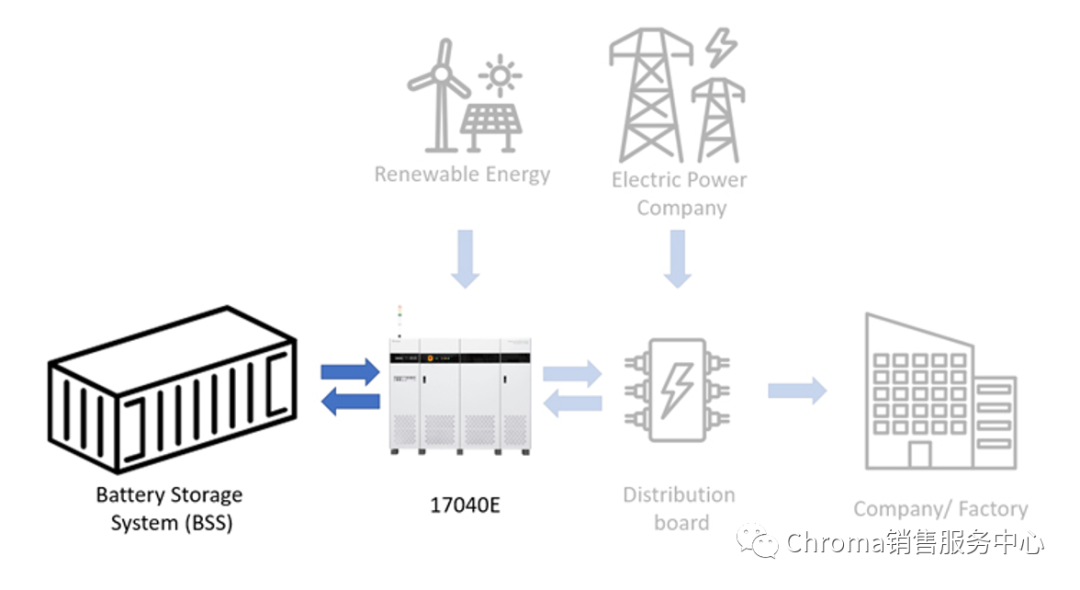

▲Simulate PCS behavior to verify BSS

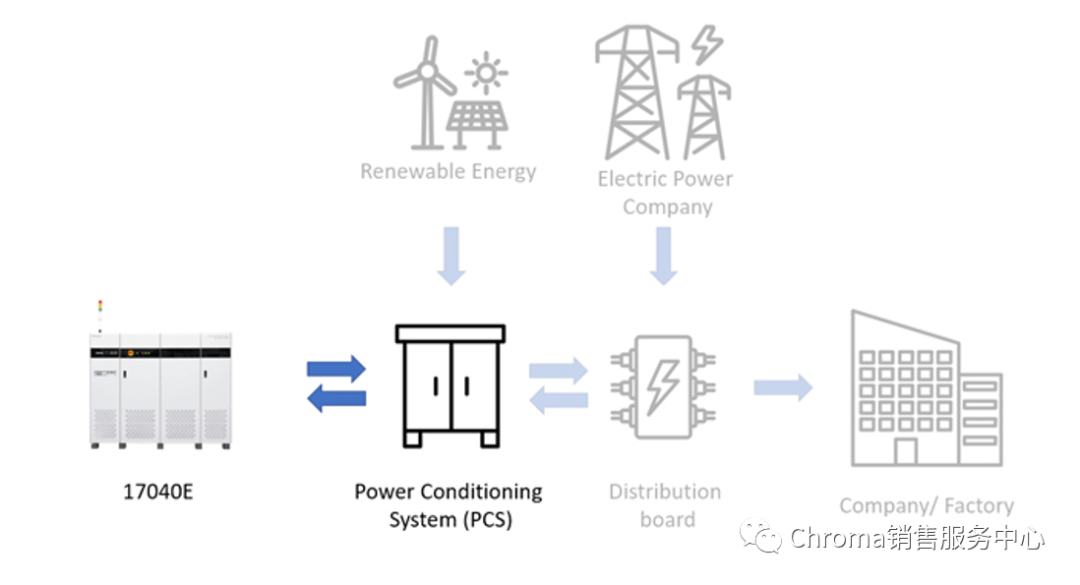

▲replac BSS to verify PCS

Chroma 17040E能源回收式電池充放電設備是一款多功能工具，不僅能執行電池柜的充放電測試，還可作為電池仿真器，仿真電池柜的行為，其廣泛的高低電壓操作范圍，分別為1700V和850V，具備高精度的電壓程控功能提供四個檔位的電壓電流測量功能，分別為1700V/1200V/600V/150V和400A/200A/100A/50A，適用多種應用場景。搭配電池仿真器軟件，用戶可以通過曲線功能導入電壓-容量/SOC曲線，實現電壓輸出與充放電電流的變化，有助于確定PCS在電池柜不同工作電壓范圍下的能源轉換效率和應用狀態。由于電池仿真器能夠精確控制電壓，無需等待實際電池的充放電時間，因此具有高度的可重復性，提高了用戶的測試效率。此外，可以仿真電池柜電壓異常情況，如過充和過放狀態，以驗證PCS在異常情況下的處理策略。適用并網型儲能系統以及家庭和商業儲能系統，滿足不同應用需求，是驗證PCS的理想工具之一。

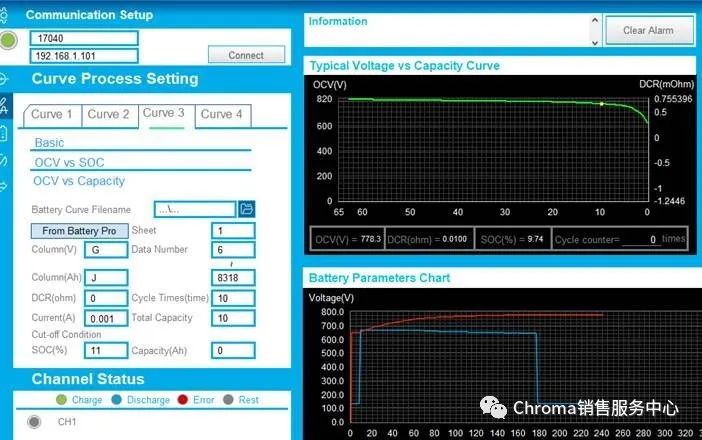

▲Chroma Battery Simulator Soft-panel

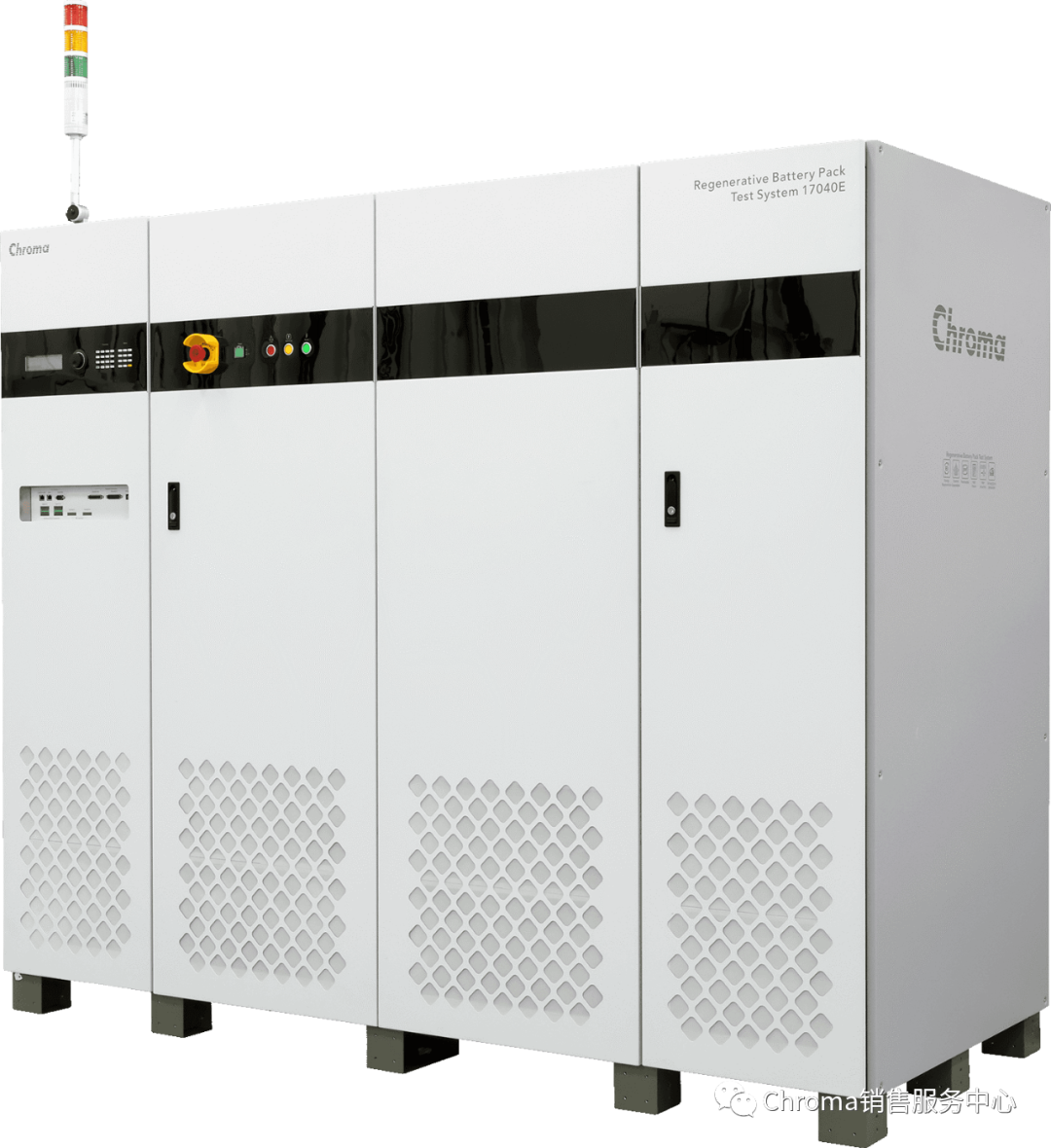

▲Chroma 17040E Battery Simulator (200kW)

解決PCS與電池柜之間的整合問題對于確保能源儲存系統的順利運行至關重要，Chroma提供了包括17040E電池仿真器和61800系列電網仿真器在內的一系列解決方案，并將它們進行系統集成PCS自動化測試系統，提供了全面的解決方案，有助于確保PCS的質量，滿足不斷增長的市場需求。方案已獲多家儲能系統廠商青睞、知名實驗室采用，進行儲能系統取證工作。
