接下來我們通過實際的測試波形來檢驗通過上述設計后，熱電偶的測溫精度和穩定性。我們依然以ZAM6218A的Dome評估板為例，ZAM6218A支持8通道K/T型熱電偶測溫，將評估板置于常溫下，并將8通道的熱電偶熱端的測溫探頭放置在0℃冰水混合物中，CH1~CH4通道接K型熱電偶，CH5~CH8接T型熱電偶。

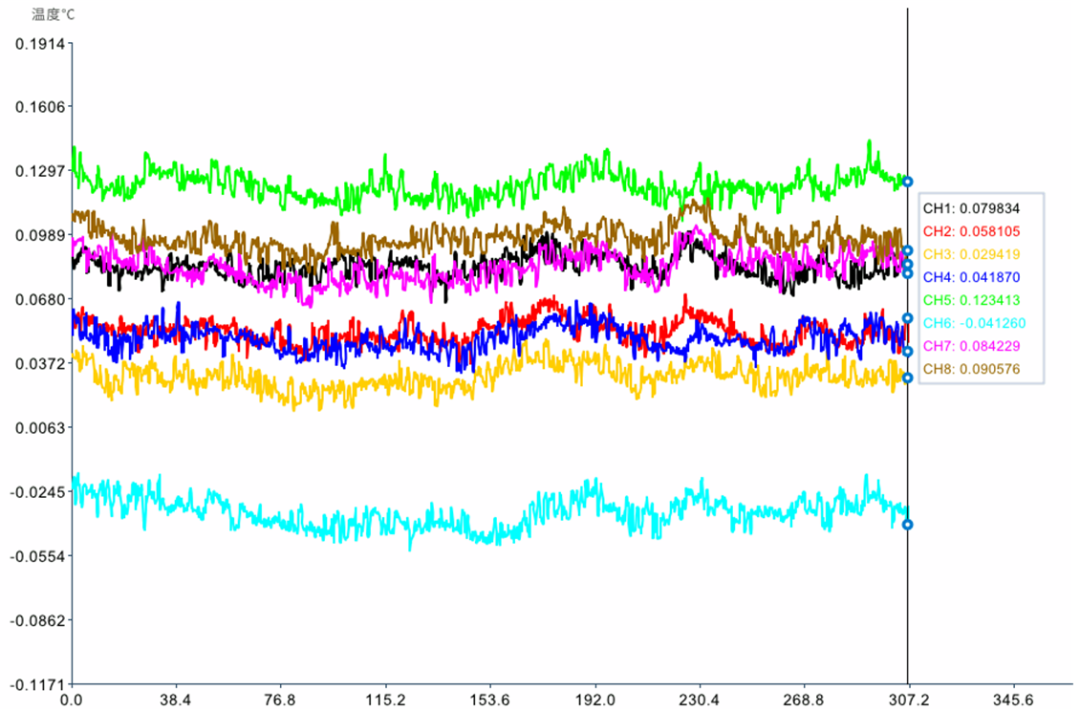

圖3 ZAM6218A冰水混合物測溫曲線
圖3為8通道熱電偶模塊檢測冰水混合物溫度的曲線圖，檢測時長為5min，從圖中曲線可以看出，每通道溫度的跳動值小于0.05℃，檢測冰水混合物的實際測溫誤差為0.12℃。理論上，熱電偶線自身的最大誤差為27*0.4%=0.108℃，冷端測溫芯片常溫最大測溫誤差為0.1℃，電路常溫最大測溫誤差為0.1℃，整體測溫最大誤差應為0.308℃。實際測溫最大誤差為0.12℃，說明通過PCB布板與增加結構件后，大大降低了環境中溫度分布不均或空氣氣流對電路測溫性能的干擾。
