在收發體制雷達測試過程中，既要對發射信號進行采樣，又需要對回波信號進行調制，常規的測試儀器很難滿足這種測試要求，一是采用分立的信號源和接收機模擬和測試的方式，由于兩種測試儀器收發時刻不能嚴格同步，導致很難滿足雷達回波的模擬精度要求；二是專用的雷達模擬器由于頻段及信號格式相對固定不能滿足頻段擴展及軟件可重構的測試需求。

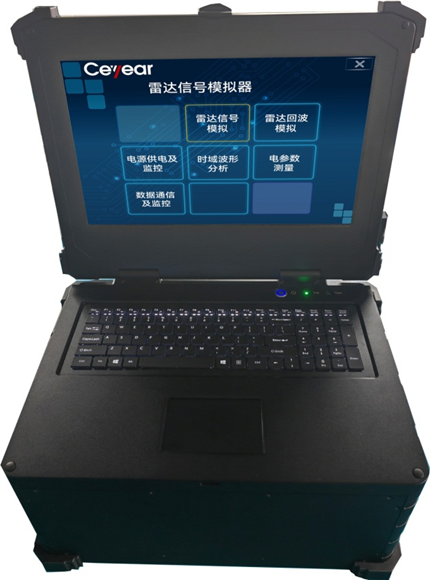

思儀科技經過多年的發展，在模塊化儀器領域已推出多款產品，通過矢量信號收發模塊、上下變頻模塊﹑總線通信模塊及一體化便攜式機箱構建了多款雷達信號及回波模擬器，目前最高頻率可達37GHz，可根據用戶不同測試需求，配置不同頻段的變頻模塊并基于模塊化可重構技術，快速構建不同頻段﹑不同信號格式的雷達信號模擬器。

該模擬器以信號收發模塊為核心，采用模塊化組合形式，信號收發模塊收發共享基帶，可以實現信號接收和時間可控的信號輸出，同時軟件可動態配置，可以實現不同信號格式的雷達信號模擬。上下變頻模塊拓展頻率，可將收發模塊的最高頻率從6GHz擴展到37GHz。模擬器采用標準總線模塊，可靈活組合和擴展，方便升級，非常適合于不同頻段、不同體制雷達測試場合。

模塊化雷達信號模擬器既能接收雷達信號，又能對接收的雷達信號進行調制、轉發，收發同步精確，可實現最短1m、最遠400km目標相對距離的模擬；采用數字調制方式，可實現目標相對速度﹑加速度動態模擬；通過軟件動態配置可實現連續波雷達、常規脈沖雷達、捷變頻雷達、線性調頻雷達、相位編碼雷達等信號產生及回波模擬功能。

相對距離1m模擬測試圖

相對距離20km模擬測試圖

三角波線性調頻信號模擬測試

鋸齒波線性調頻信號模擬測試

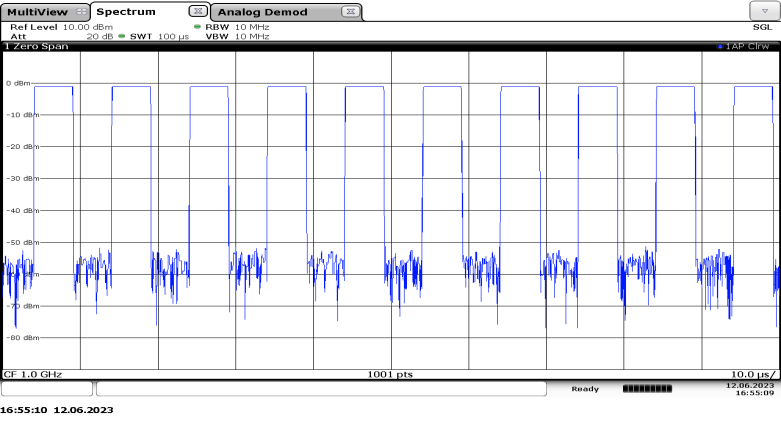

簡單脈沖信號模擬測試結果

模塊化雷達信號模擬器具有可擴展性強、軟件配置靈活、方便攜帶等特點，在同步性、測試效率及功能多樣性等方面能夠非常好的滿足不同體制雷達及導引頭現場保障、產線測試等領域的測試。除了上面的典型應用外，思儀科技利用模塊化雷達信號模擬器進行擴展及軟件可重配置還可以完成信號分析及信號發生功能，為用戶解決了多功能多參數綜合測試。
