小巧、集成的ePort-G(1.8)是否令你眼前一亮？下面帶你快速了解ePort(1.8)的關鍵設計技巧，輕松解決信號線的各種難題。
通信接口了解
ePort-G(1.8)為千兆以太網模塊，采用RGMII接口（千兆精簡介質獨立接口）與MAC進行數據交互，RGMII有12根數據線，發送信號組和接收信號組各6根。發送組信號方向?yàn)镸AC至ePort-G(1.8)，接收組信號方向?yàn)閑Port-G(1.8)至MAC。RGMII相對于GMII（精簡介質獨立接口）來說數據線減少了一半，減輕了設計工作。
RGMII分為發送組信號TXCLK、TXCTL、TXD[3:0]和接收組信號RXCLK、RXCTL、RXD[3:0]，發送信號組的時鐘由MAC提供，接收信號組時鐘由ePort-G(1.8)提供，兩者的最高頻率為125MHz。除此之外還有用于配置的MDIO接口、用于時間同步的CLKOUT以及中斷INT和復位RESET引腳。

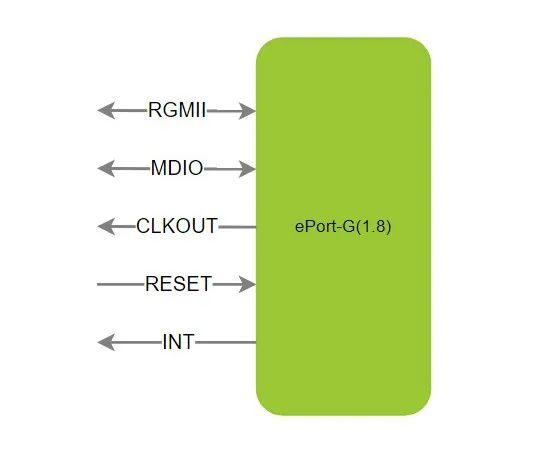

圖1 信號示意圖
原理圖設計
1. ePort-G(1.8)電源輸入是3.3V。
2. RGMII的發送信號組和接收信號組的IO電平均為1.8V。發送信號組需要在靠近MAC端串聯22Ω電阻，對信號線進行阻抗匹配，避免信號過沖和反射導致通信失敗甚至損壞器件。接收信號組在ePort-G(1.8)內部已集成相關匹配電阻，因此可以直接從ePort-G(1.8)連接MAC端。
3. 配置接口MDC和MDIO電平為1.8V，與MAC端直連。
4. 復位和中斷電平為3.3V，直連MAC端，其中復位引腳是必須的，用于上電后復位。中斷引腳為可選。
5. PHY地址配置引腳與部分RGMII引腳復用，可使用4.7kΩ電阻對其進行上、下拉處理以配置所需要的地址，在上拉時，注意上拉到1.8V而非3.3V。

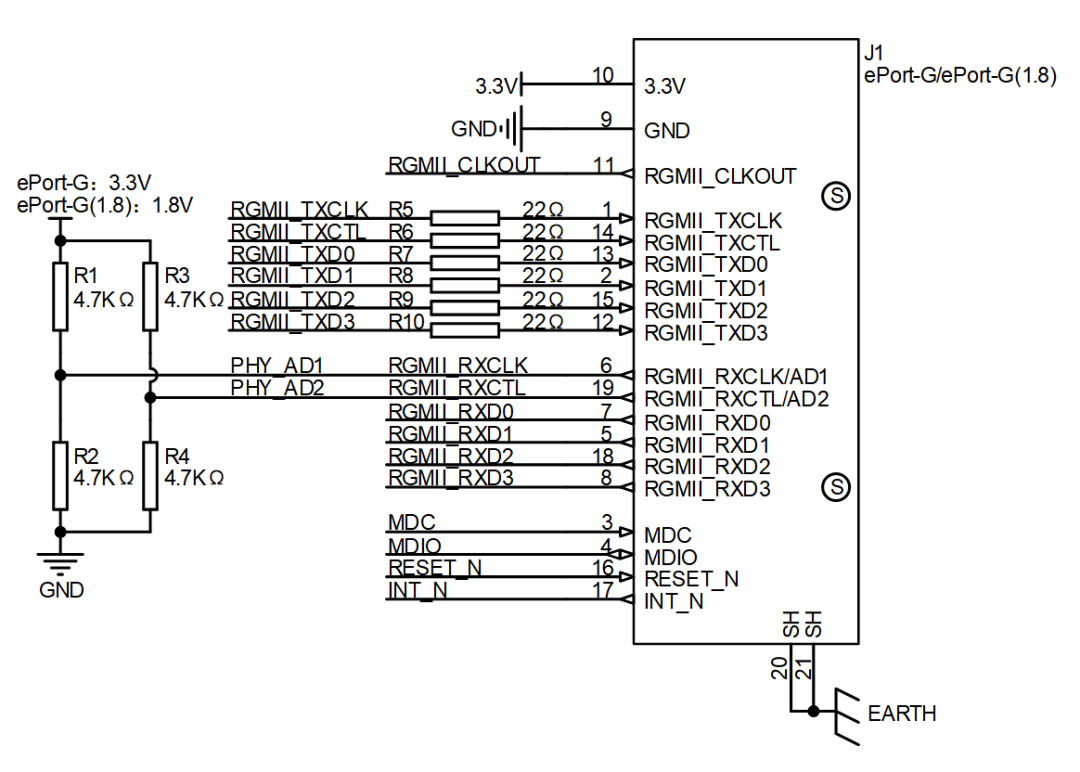

圖2 ePort-G(1.8)經典應用
PCB設計
1. 發送信號組串聯的22Ω電阻需要靠近MAC端放置。
2. 發送信號組以及接收信號組都需要以組內時鐘信號為基準120mil等長處理。
3. 發送信號組、接收信號組、管理接口信號線需要控制50Ω單端阻抗。
4. RGMII、MDIO和復位信號為敏感信號，走線盡可能短，需遠離其他高速信號，避免干擾。
5. RGMII需要有完整的信號參考回流平面。
6. RGMII信號線間距需要在3W以上。
以上是在PCB設計時需要注意的幾個點，我們成功將ePort-G(1.8)應用在RK3568J平臺上，供大家參考。

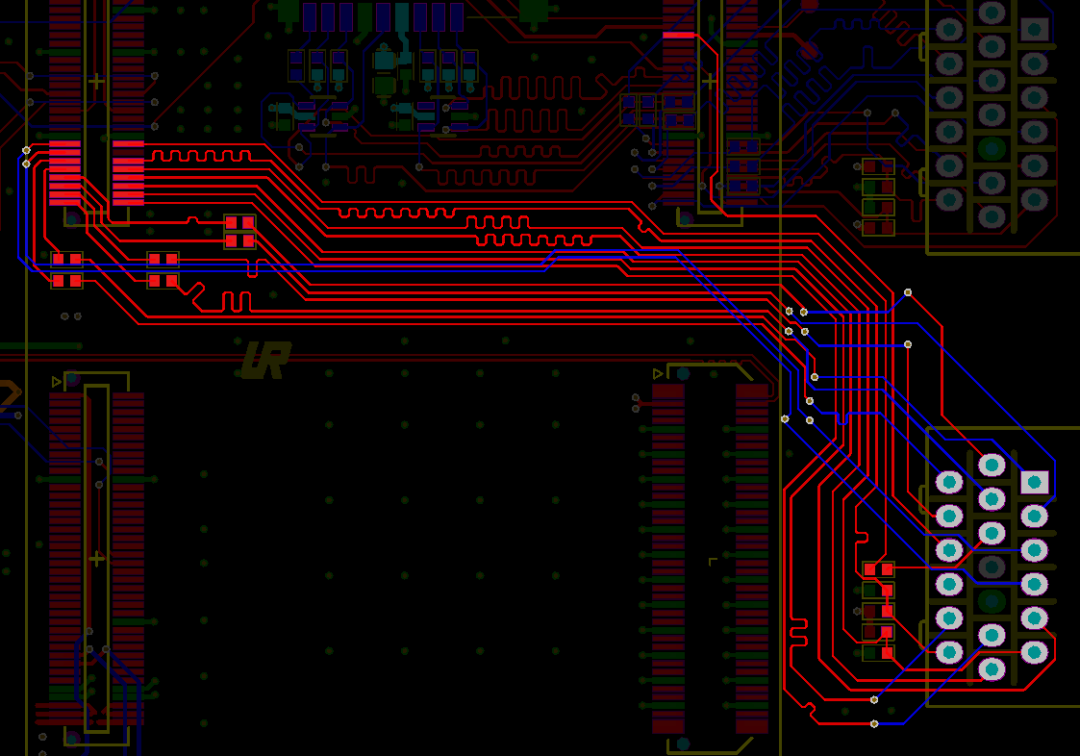

圖3 ePort-G(1.8)布線參考
