測量低電壓直流電源上的紋波、噪聲及瞬態一直是示波器面臨的挑戰。當電源電壓降低且容差范圍低至1%至2%時，儀器及探頭噪聲的準確測量變得困難。而要查看快速邊沿對應的諧波成分以及在電源路徑上耦合的更高頻率成分時，需要更高的測量帶寬。

那么，如何解決這個挑戰呢？羅德與施瓦茨為您提供了以下解答

R&S RT-ZPR20電源完整性探頭是專為測量直流電源上疊加的較小交流電成分而設計的：

1、探頭的衰減比為1:1，只會使示波器噪聲增加10%。在1GHz帶寬、垂直刻度為1mV/div的情況下，R&S RTO6的噪聲電壓大約僅為90μV。

2、借助業內一流的內置偏置范圍（±60V），您可以利用示波器的最佳垂直靈敏度實現更低的噪聲，以及更充分利用示波器的ADC位數，進而實現更準確的測量。此外，使用偏置測量不同于交流耦合或隔直器件，能夠直觀顯示直流成分以及慢速漂移。

3、這款探頭具備較緩慢的滾降特性，提供2GHz的帶寬，便于捕獲高頻瞬態以及耦合信號（最高2.4GHz）。

4、它還具備多種探頭選項，50kΩ直流輸入阻抗可最大程度地降低對測量電源信號的干擾。

5、集成式16位R&S ProbeMeter電壓計可同步讀取每路電源的直流電數值，直流電測量精度典型值為0.05%。

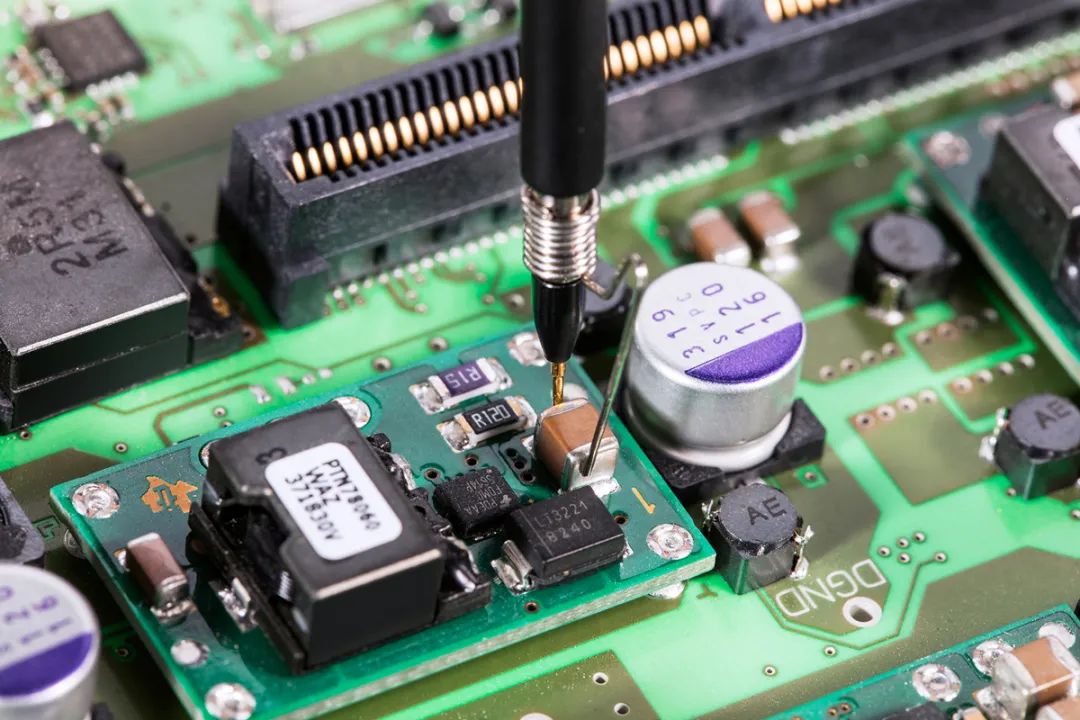

有源低噪聲的R&S RT-ZPR20電源完整性探頭可在全帶寬下使用SMA直連或SMA至同軸電纜連接器焊接到旁路電容器，或連接到其他電路板連接點。

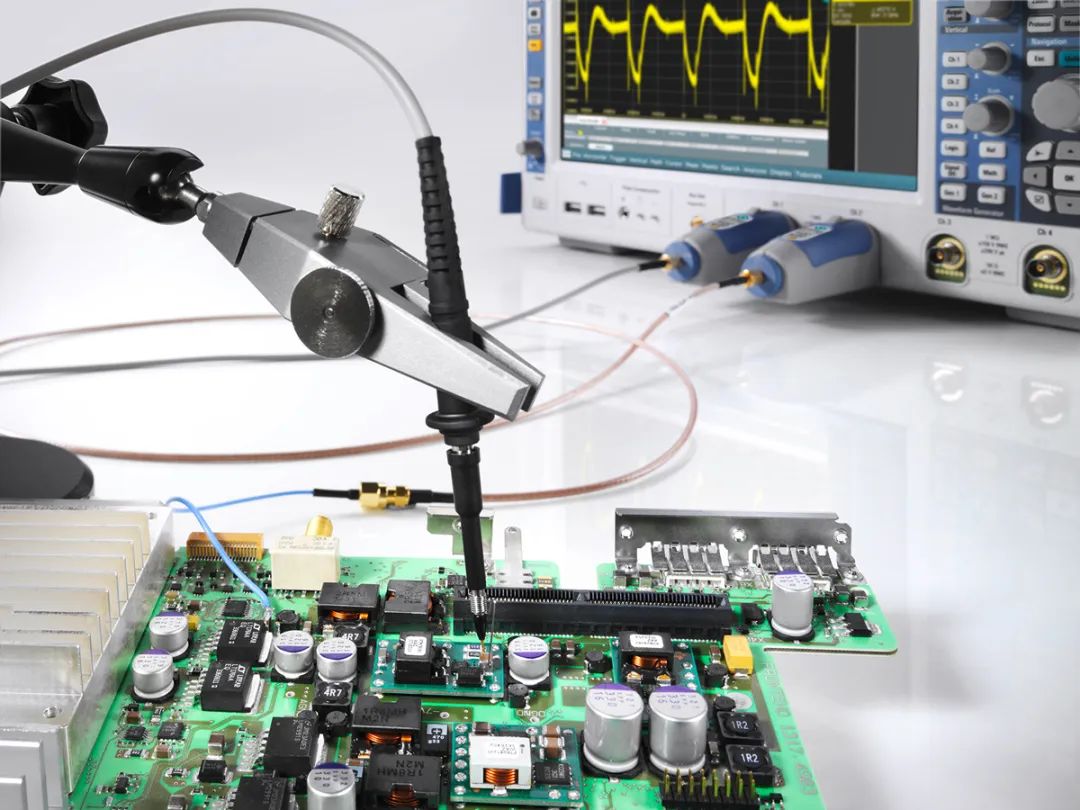

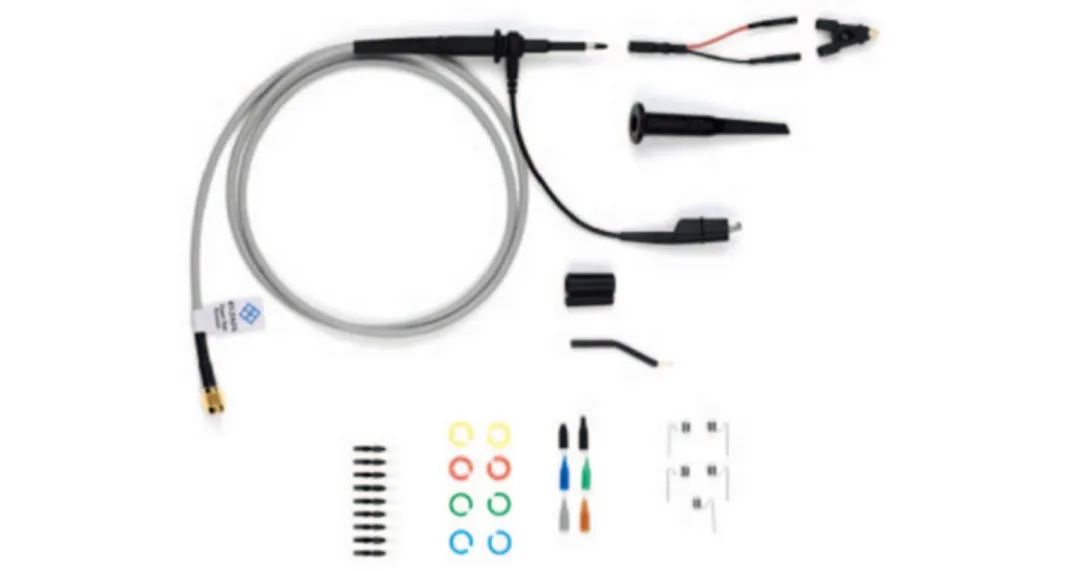

R&S RT-ZPR20標配寬帶焊接式線纜以及350MHz的點測式套件，便于在印刷電路板（PCB）上的不同位置輕松測量或使用R&S ProbeMeter驗證直流電源。
