總結

?隨著對更好的無線通信性能、MIMO的支持、以及更短的設計周期和更大的帶寬的需求日益增長，工程師們需要分析工具來彌補信號/頻譜分析和數字設計之間的差距。

?從SISO到MIMO的轉變中，工程師們必須確保多通道MIMO實現的最佳性能。

?是德科技5G NR MIMO測試臺結合信號、頻譜和數字能力可以提供必要的幫助。

場景和痛點

多輸入/多輸出 MIMO（Multiple-input multiple-output）是一種無線通信技術，可以在同一無線信道上同時發送和接收多個數據信號。5G NR支持MIMO技術，可以利用多個天線來發送數據，在FR1中可使用高達8個天線層，而在FR2中最多使用2個天線層。MIMO技術利用通道中的空間差異來提高總吞吐率，相比單輸入/單輸出（SISO，Single Input Single Output ）的實現增加了復雜性，這種復雜性會帶來很多設計和測試挑戰，影響峰值數據速率，并且使硬件性能問題的故障排除和調試變得困難。

需求和方案

從單天線的SISO實現轉向MIMO以提高數據速率，不僅需要確保多通道MIMO實現的最佳性能，還必須進行全面的多通道MIMO測量，如誤差矢量幅度（EVM），這是評估發射器性能的關鍵指標。出于這些原因，5G NR MIMO測試臺應該具備足夠靈活性和可擴展性，以處理極端的頻帶寬度，并提供多個通道來排除和調試硬件性能的問題。

是德科技5G NR MIMO測試臺

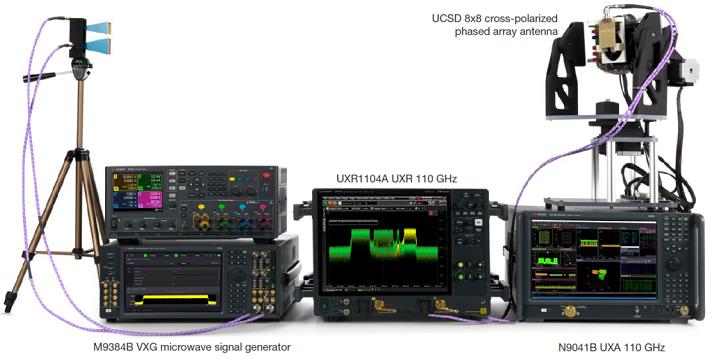

是德科技的UXR系列示波器與PathWave VSA 5G NR調制分析軟件搭配使用，可以實現快速準確的5G NR MIMO測試和調試。

該解決方案提供最多四個相干的全帶寬通道，最大瞬時帶寬可達110 GHz，采樣率為256 GSa/s。這些帶寬使得Keysight的解決方案可以實現高保真度的MIMO測試和調試，具有低相位噪聲和準確的5G NR EVM測量。
