「R&S PVT360A 一體式解決方案，適用于FR1基站、小基站和射頻元器件的表征和生產測試」

為了對各種類型的5G FR1基站和小基站進行高速、高吞吐量測試，以及對射頻元器件進行表征或生產測試，羅德與施瓦茨（以下簡稱“R&S”公司）新推出R&S PVT360A性能矢量測試儀。

在一個相對小的占用尺寸內，這臺緊湊的單表憑借其優良的信號生成和分析性能滿足了測試信號中最小的誤差矢量幅度（EVM）和高測試吞吐量等測試項目的苛刻要求?？蛇x的第二路信號發生和分析模塊可以實現多端口元器件測試，支持True MIMO測試或直接將測試能力提高一倍。

R&S推出了新款R&S PVT360A性能矢量測試儀。這是一款VSG/VSA單表測試儀，為FR1基站、小基站測試和射頻元器件的生產和表征進行了優化，滿足了3GPP R15后續演進版本R16和R17對 5G NR FR1基站和小基站測試提出的日益苛刻的要求。該儀器的頻率范圍從400 MHz到8 GHz，不僅涵蓋了所有5G FR1頻率范圍，而且還擴展到北美的最高7.125 GHz非授權頻段。500 MHz的最大信號帶寬遠超5G FR1的最大100 MHz，支持帶外和相鄰信道泄漏比（ACLR）測量。

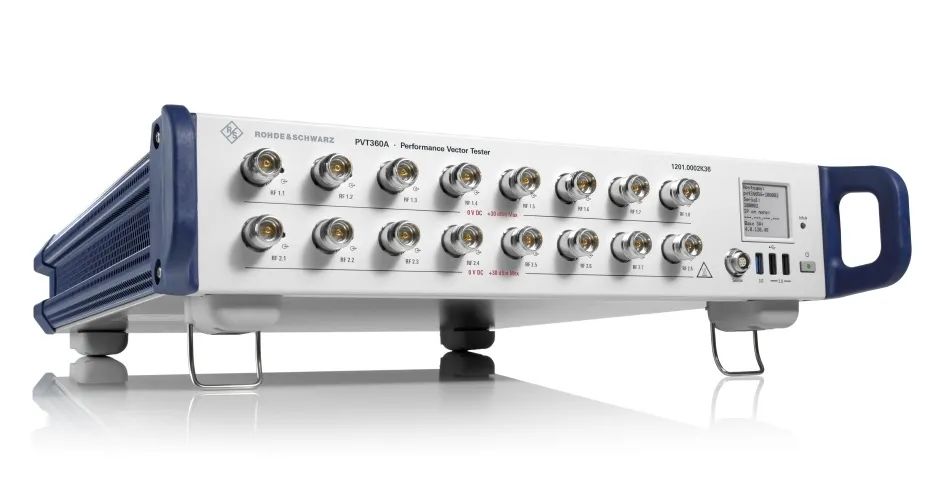

圖：R&S PVT360A為例如5G基站生產測試應用，實現相對小的空間和優良性能的完美結合。

為了實現最大的測試吞吐量，兩路獨立的信號發生和分析模塊實現了快速的并行測量，每一路都支持八個并行的全雙工測試端口，每路測試信號輸出可以廣播到所有八個端口，信號輸入選擇可以在10微秒內實現端口間的快速切換，以便對并行或多端口設備進行順序分析，并且發射和接收測試可以并行完成。同時，R&S PVT360A優化了測試序列，以減少結果處理之間的任何空閑時間。安裝第二個通道后，用戶可以對信號進行True MIMO 2x2并行測試，而非順序測試?？蛇x的智能通道模式將R&S PVT360A劃分為多達8個獨立的虛擬儀器，每個都支持獨立的輸出信號和輸入測量。信號生成和分析模塊在各虛擬儀器之間共享，所有的計算和處理都得到優化的資源調度。

根據大多數生產測試要求，符合5G NR R15/16/17標準的信號，要滿足支持所有典型的基站發射機和接收機測試：如EVM、輸出功率或頻率誤差等測試項目。特別是在元器件表征應用中，開發人員需要尋找最佳性能的測試信號。R&S PVT360A信號發生模塊的低EVM為最小的測量不確定性提供了高精度的測試信號。如果需要額外的信號生成要求，可以使用基于PC的波形產生軟件WinIQSIM2創建定制的波形。對于額外的信號分析要求，可以利用R&S VSE Vector Signal Explorer這一基于PC的信號分析軟件來完成。

為了滿足價格敏感的生產測試市場對單表的各種不同要求，R&S PVT360A配置選擇支持從頻率400 MHz到6 GHz，帶寬250 MHz，具有8個測試端口的單路信號發生和分析模塊的配置，到每個都具有8 GHz頻率和500 MHz帶寬的完整雙路配置。所有的升級都通過激活碼進行，可以即時安裝。
