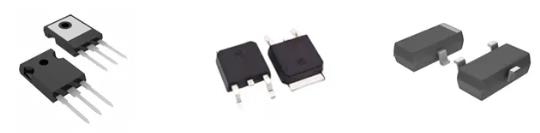

如果說晶體管能夠被稱為20世紀一項偉大的發明,對科技發展以及生產發展做出不可磨滅的貢獻，那么毫無疑問, MOSFET跟IGBT功不可沒。如今,大至功率變換:器,小至內存、CPU等各類電子設備核心元件,無-不用到它們, 下面我們將它們一一道來。

什么是MOSFET?

MOSFET,金屬-氧化物半導體場效應晶體管,簡稱金氧半場效晶體管,內部具有三個極，分別是G柵極、D漏極、S源極。是一種可以廣泛應用在模擬電路與數字電路的場效晶體管。一般電子電路中,由于MOS管具有輸入阻抗高,開關速度快，工作頻率高，常應用于開關電源,鎮流器,高頻感應加熱,高頻逆變焊機,通信電源等等高頻電

源領域。

什么是IGBT?

IGBT,絕緣柵極型功率管,是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式電力電子器件,其內部也擁有三個極, G[門極,E發射極，C集電極。IGBT是能源變換傳輸與控制的核心開關器件,廣泛應用于交流電機、變頻;器、開關電源、照明電路、牽引傳動等領域。

總的來說,憑借MOSFET的良好高頻特性,開關速度快,或者在較小的輸出功率場合時,表現卓越。在輸出較大功率的場合時，由于IGBT具有輸入阻抗高,電壓控制能耗低，可以承受大電流的特性,作為一個耐高壓的電子半導體開關器件,在大功率;電子電路中獲得廣泛的應用。

在如此開關器件廣泛應用各類行業的背景下,工程師如何選擇一款合 適的開關器件,能穩定可靠的融入到自己所設計的電路中,此時就需要工程師了解器件動態特性以及極限特性,而優利德全新推出的工業測試儀器產品,能夠滿足高標準的測試需求。

測試項目

◆器件在長時間工作時溫度的變化特性

◆開通與關斷時極限沖擊電壓特性

◆柵極驅動電壓特性

◆開通時間、關斷時間特性

◆導通電阻特性

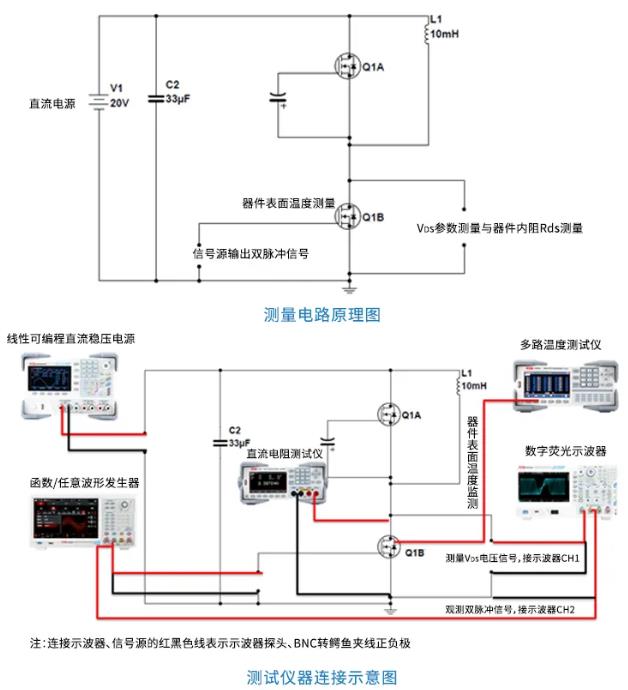

測試方式

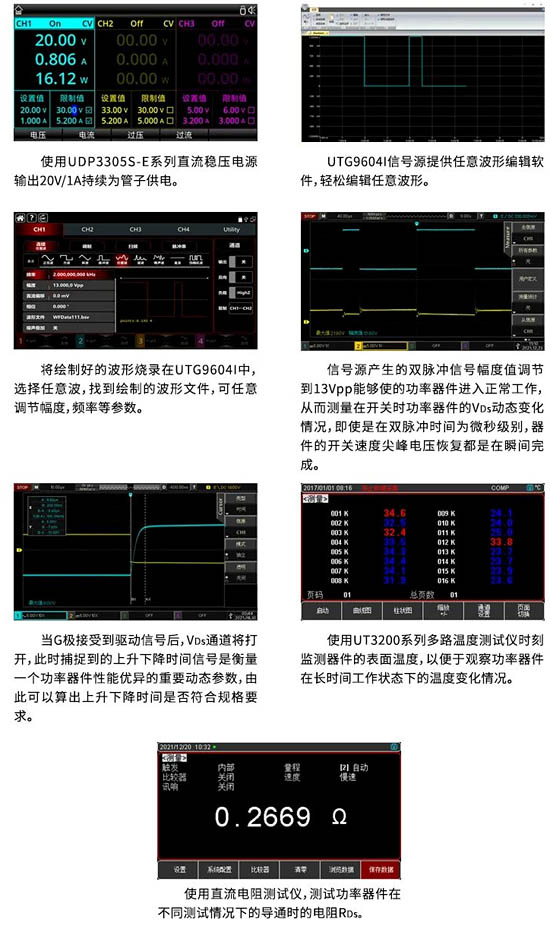

測試結果：

儀器介紹

優利德推出工業儀器混合數字熒光示波器MSO30001系列,函數/任意波發生器UTG9000I系列，線性可編程直流穩壓電源UDP3305S系列,多路溫度測試儀UT3200系列,直流電阻測試儀UT3510系列。可以幫助您更加精確、穩定地測出所需要的數據。以下介紹為優利德公司工業測試儀器及其特點:

方案優勢

1.可靠、可重復地測試IGBT及MOSFET功率半導體動態特征

2.測量的特征包括開啟、關閉、.上升下降時間等

3.精確、穩定地測出器件在特定環境下的溫度特性、導通電阻特性、電壓特性等

4.適用于用戶對測試環境的準確掌控和把握

5.配套使用優利德測試測量?jī)x器、探頭、讓測試測量更加方便、簡單、高效

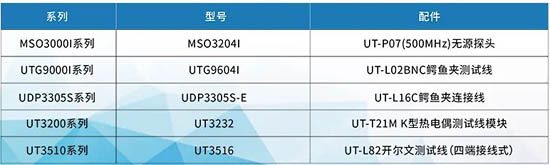

方案推薦
