時域測試，要能捕捉到更快的信號，同時也要能把信號看得更清楚，具有12bit分辨率的Ceyear 4455系列數字示波器祝您一臂之力！

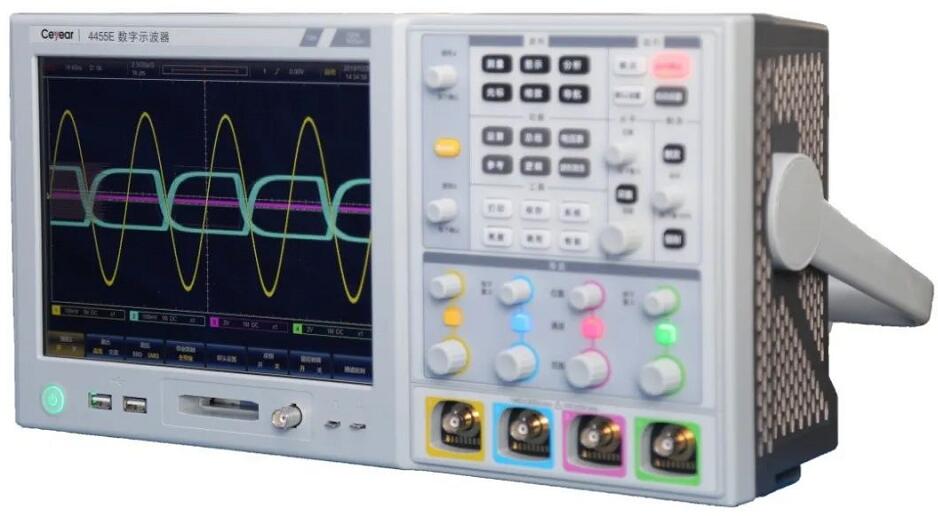

4455系列數字示波器

時域高精度測試與分析

4455系列數字示波器垂直分辨率12bit、最高采樣速率5GSa/s，直流增益精度±0.5%，最高分析帶寬2GHz，可以實現模擬信號時域高精度測試與分析，周期、頻率、延遲、頂降、上升時間、下降時間等豐富的參數測量，波形細節特征也會清晰可見。

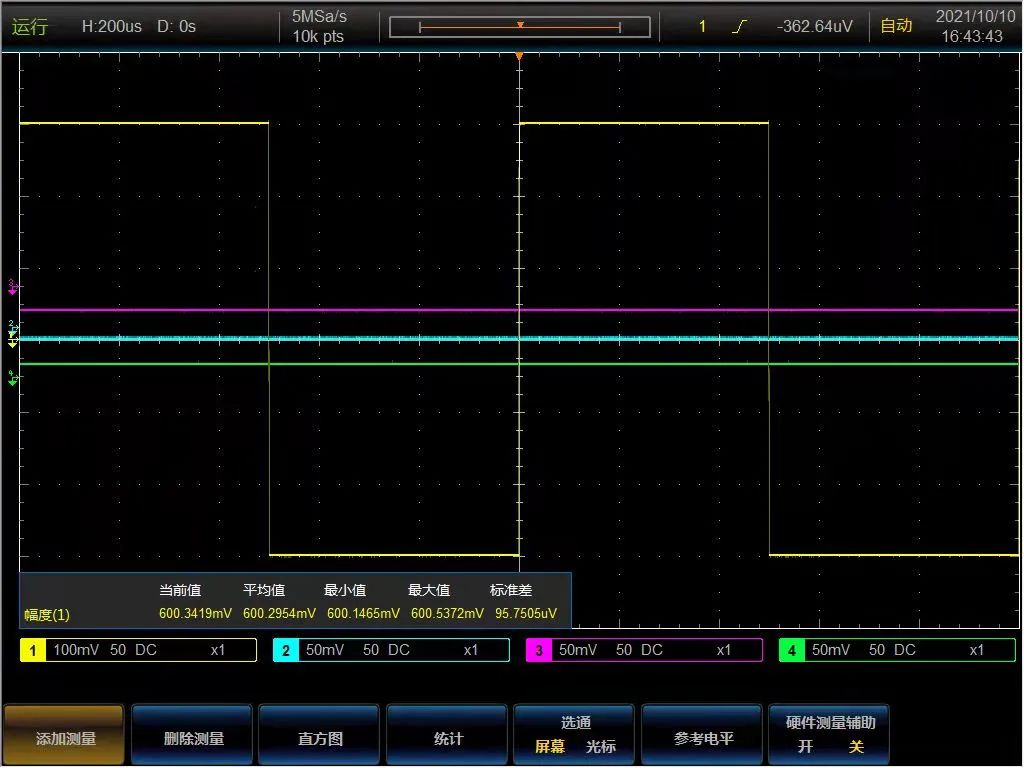

12bit分辨率4455示波器 測試600mV信號幅度結果

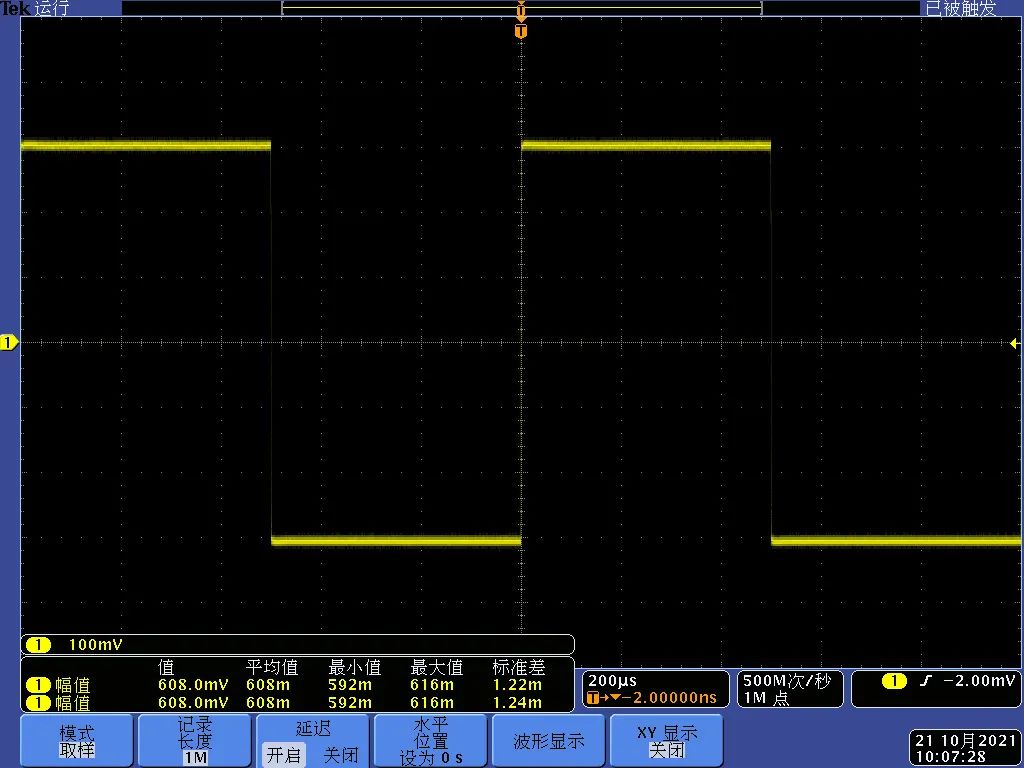

8bit示波器測試600mV信號幅度測試結果

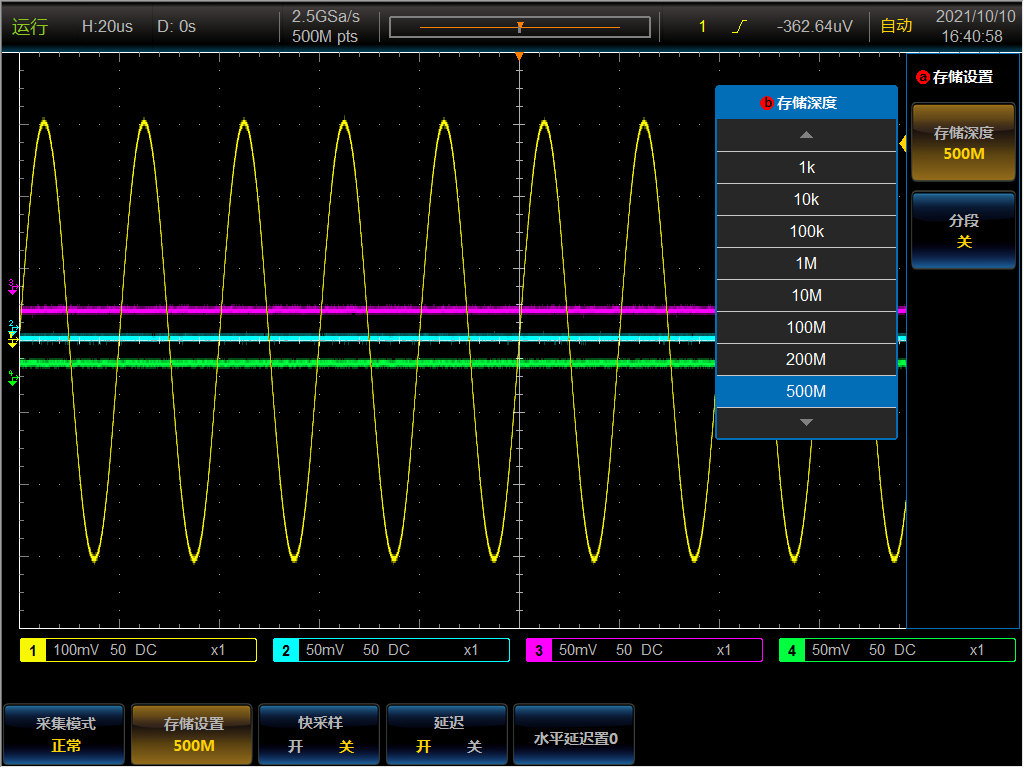

4通道標配500Mpts存儲深度

4455系列數字示波器4通道全部工作時，每個通道均能提供500Mpts存儲深度，讓用戶關注波形細節的同時，也能關注波形的全貌。

多種測試與分析功能集成

除了時域高精度測試與分析，4455系列數字示波器還集成有FFT分析、極限與模板測試、功率測量與分析、串行總線觸發與分析、數字邏輯信號分析、函數波形發生等功能，幫助用戶提高測試效率。

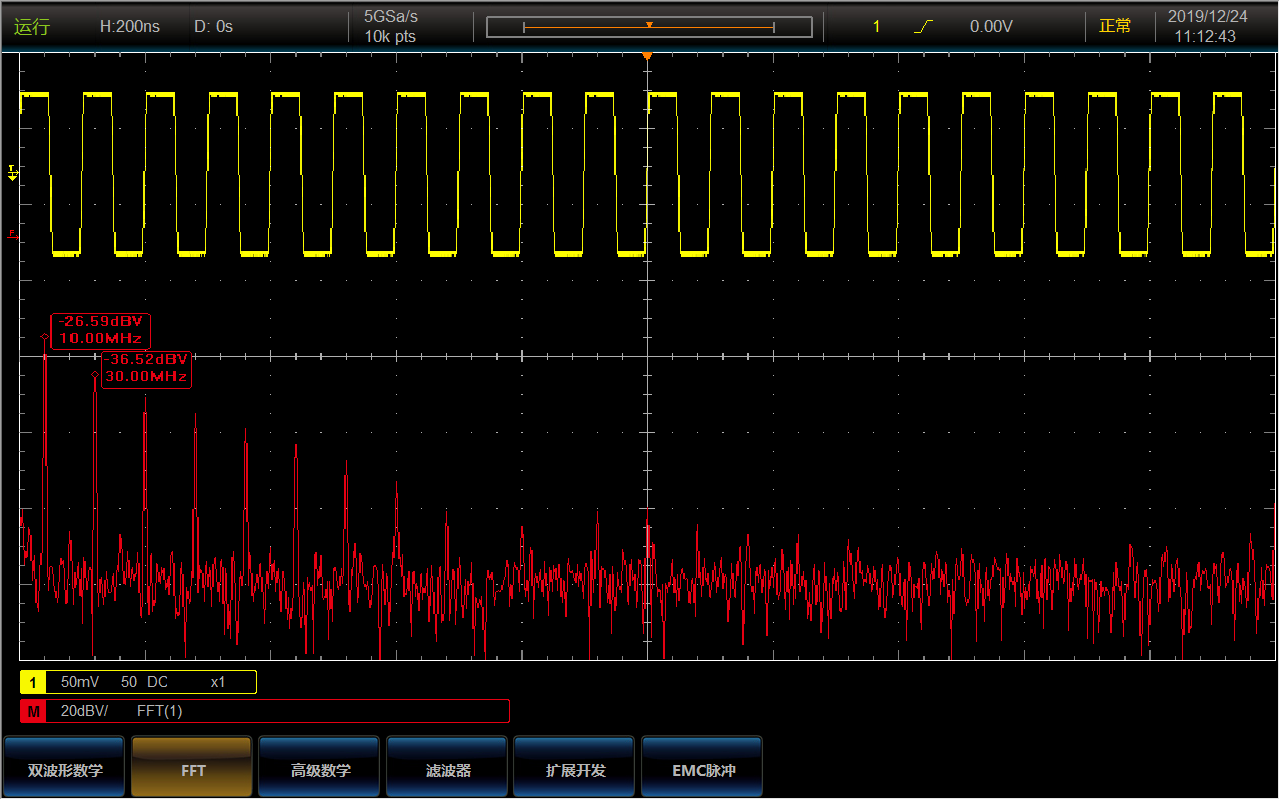

· 頻域測試與分析

4455系列數字示波器具有FFT頻譜分析功能，可以實現信號頻域測試與分析。

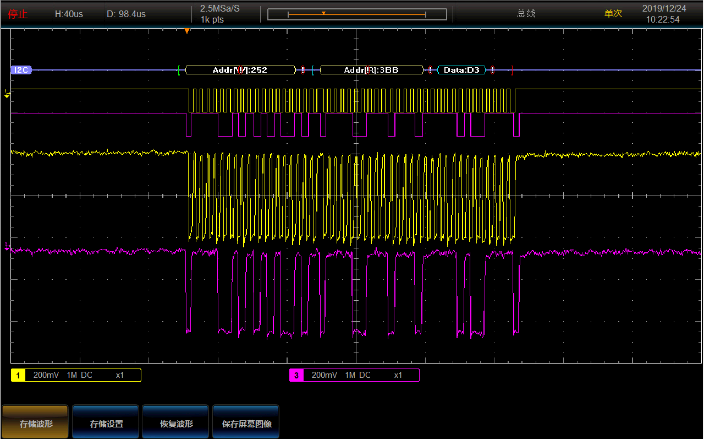

· 串行總線協議分析

4455系列數字示波器具有多種串行總線協議分析功能，包括I2C、RS232、SPI、CAN、LIN等，可以實現串行總線觸發與協議分析。

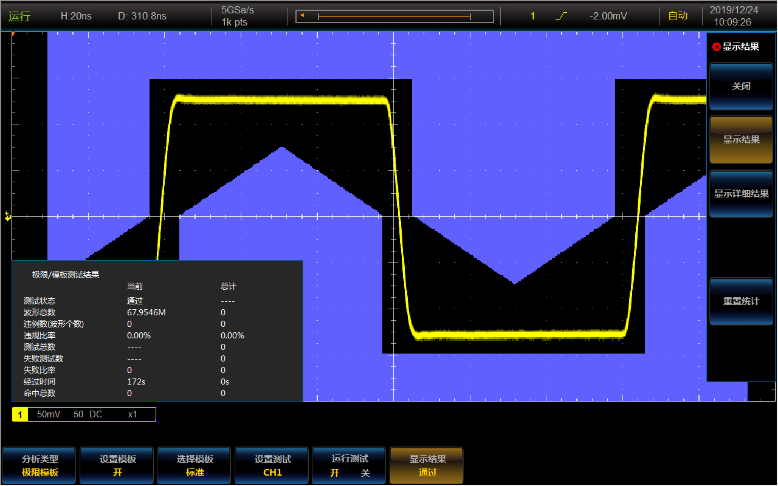

· 極限與模板測試

4455系列數字示波器極限與模板測試包括ITU-T、ANSI T1.102、USB標準模板和自定義模板，測試結果包括：測試狀態，波形總數，違規數量，違規比率，測試總數，測試失敗數量，測試失敗比率等。

· 功率測量與分析

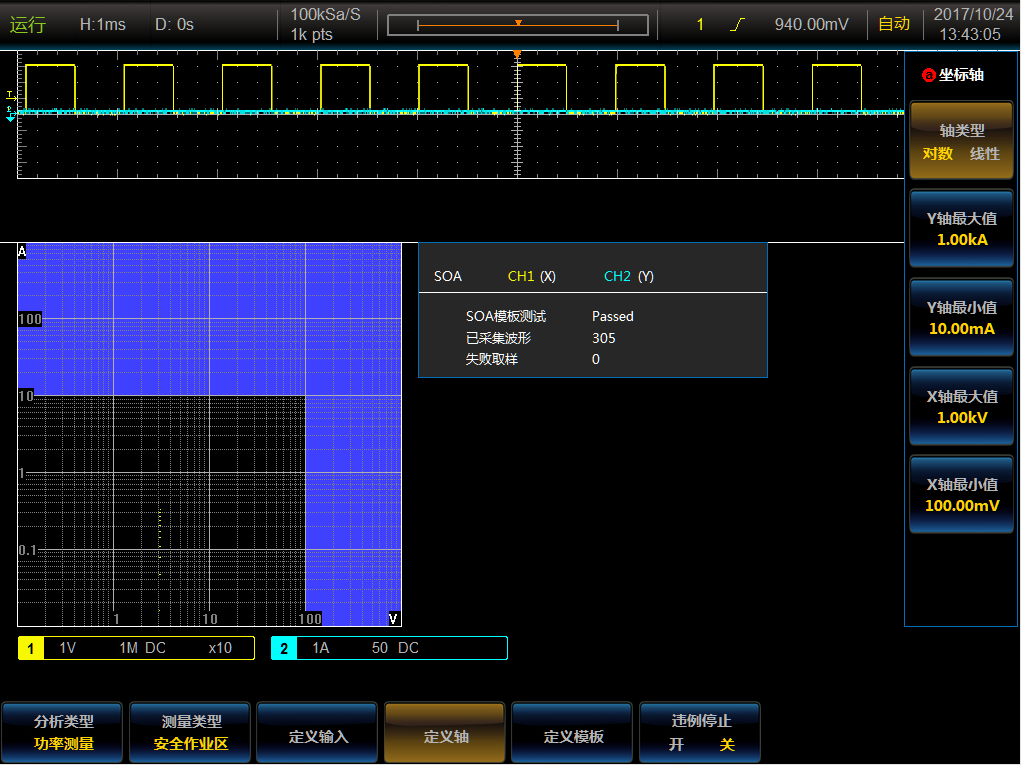

4455系列數字示波器可以實現電源質量測試、開關損耗測量、諧波測量、紋波測量、調試分析等功率測量與分析。

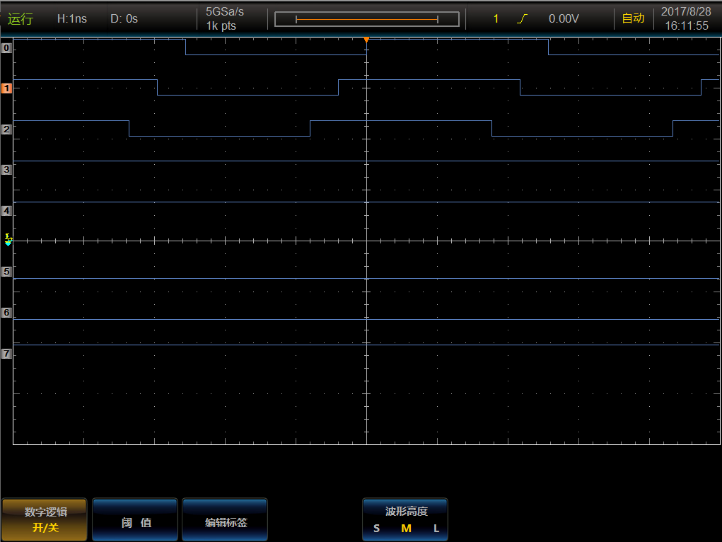

· 邏輯分析儀

邏輯分析儀提供16個與示波器用戶界面集成的數字通道，可以快速地解決模數混合信號設計與分析等問題。

邏輯分析儀選件提供2.5GSa/s的定時采樣率，可為所有數字通道提供最高400ps的時間分辨率，可更加真實的反應被測信號的時序關系。

邏輯分析儀選件支持時間相關參數的自動測量功能及統計分析，支持使用光標查看所有數字通道的數值，還支持多種串行總線的觸發和解碼分析。
