在光學參數測試測量領域中，光譜測試分析是一項重要的工作，能夠幫助我們評估產品的性能和品質?！八純x科技”的6362D光譜分析儀適用于600nm～1700nm波長范圍的DWDM、光放大器、LED、FP LD、DFB LD、光收發器等光有源器件和光無源器件測試分析，經常面臨被測件的光譜參數分析、多曲線操作、長期使用后儀器精度降低的使用困惑，其實這些用戶惦記的好用功能恰恰“隱藏”在光譜儀的具體功能菜單中。

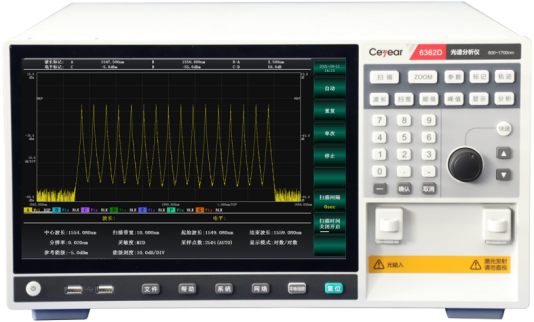

圖1 Ceyear 6362D光譜分析儀

一、內置多種光譜的自動分析功能

6362D作為新一代光譜分析儀，充分分析相關用戶的使用場景和需求，設計開發了多種一鍵測試分析功能，包括EDFA（光放大器，如圖2所示），DFB-LD，F(xiàn)P-LD，LED，WDM（波分復用），F(xiàn)ILTER-PEAK（帶通濾波器）、FILTER-BOTTOM（帶阻濾波器）、WDM-FILTER-PEAK（波分復用-帶通濾波器）、WDM-FILTER-BOTTOM（波分復用-帶阻濾波器）等應用分析功能。

儀器自帶分析功能極大方便用戶對產品的測試及分析，適用多種光通信相關產品；對產線生產人員更加友好，一鍵操作即可實現展示所有分析結果。

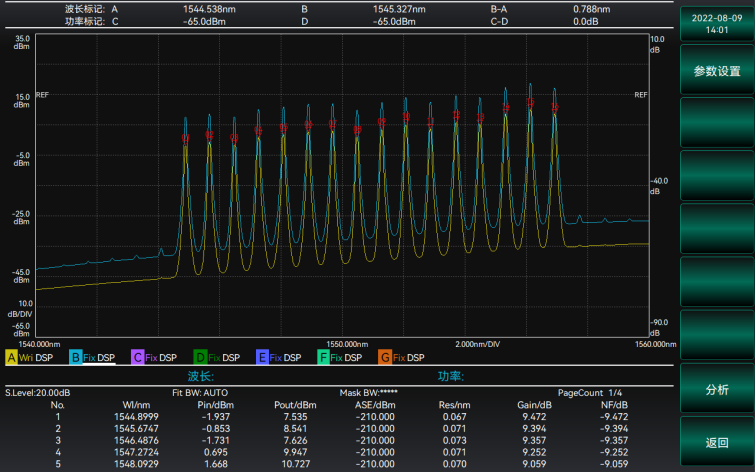

圖2 EDFA分析結果

二、支持多種曲線自由標記、運算

6362D光譜分析儀配備了12.1寸高清可觸控屏幕，光譜數據一覽無余。自由標記功能可以快速標記光譜關鍵點并記錄，簡單高效。波長標記線A、B可以輕松截取光譜片段,一鍵設置ZOOM范圍，用于后續精細掃描或單獨分析。功率標記線C、D可以快速獲取光譜功率信息，高效便捷（如圖3所示）。

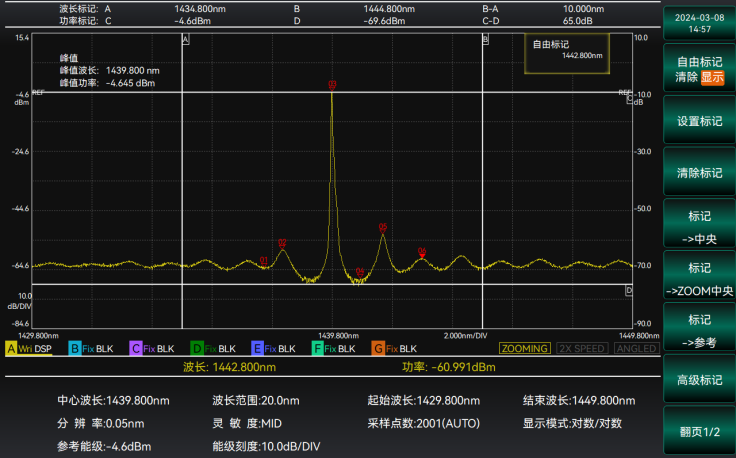

圖3 自由標記

三、支持儀器的自校準

儀器自帶內置光源，用戶可以輕松方便的進行光譜分析的波長校準及光軸對準操作，不用再為找不到校準光源而發愁，確保您能夠充分發揮儀器的性能，取得更好的研究和工作成果，保障您的使用體驗。

下面為大家介紹內置光源校準流程：

進入儀器軟件的校準界面，設置波長和功率的偏移、校準和端面類型（如圖4所示），點擊【偏移】選項設置波長和功率的偏移值，點擊【內置光源】連接內置光源接口，點擊【執行】完成校準。儀器也支持【外置光源】校準，按照提示連接外置光源，設置后點擊【執行】完成校準。

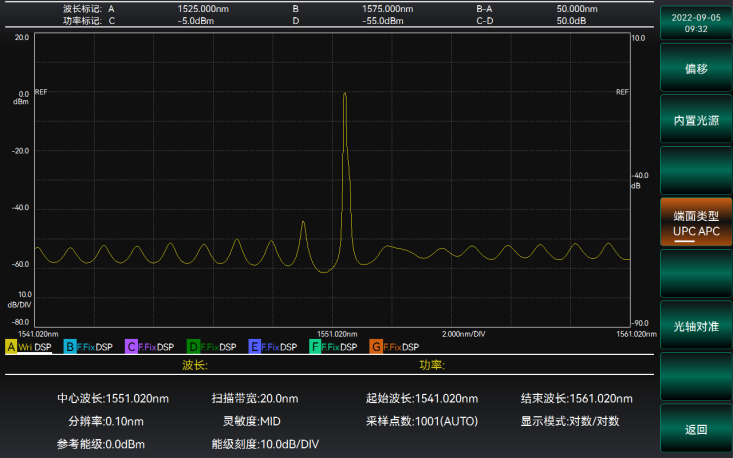

圖4 儀器自校準界面

6362D光譜分析儀好用功能可不僅僅這些，還包括波峰分析（次峰等）、閾值分析、損耗分析、邊模分析、包絡分析、均方根、光功率分析、陷波分析、峰值均方根分析以及偏振模色散分析等分析功能，基本涵蓋了光譜曲線需要的分析類型。而且6362D外置接口豐富，包含了常見的DP、HDMI、USB（6個）、LAN（2個）、GPIB等多種接口，用戶可以根據測試需求快速搭建自動化測試系統。
