設備的非線性互調失真常以雙（多）音作為測試信號來測量其三階互調失真產物大小，以獲取三階互調失真截點(THD)等性能指標參數。多音信號作為一種特性已知且可控的測試信號，能模擬帶限連續譜信號從而對設備進行性能評估和測試，因此在測試中被廣泛應用?；谑噶空{(diào)制生成的多音信號，其帶內不平坦、帶外失真產物多的問題一直困擾著測試人員，同時，如何創建具有優異陷波深度的測試信號也是面臨的一個測試難題。

Ceyear 1466系列信號發生器可方便的產生多音信號，并在已有多音信號產生基礎上新增基于信號/頻譜分析儀的一鍵式增強多音校準功能，采用了基于正交測試音和相位搜索預失真相融合的非線性校準方法，有效的抑制了帶內或帶外的失真產物，最大限度地提高多音信號質量，產生性能優化的、具有“干凈”頻譜特性的多音測試信號和更大陷波深度的測試信號，可用于通信系統窄帶組件和接收器、衛星轉發器中放大器和濾波器等部件的參數測試，進行射頻子系統的性能表征和驗證。校準優化后的多音信號指標如下：

· 無失真雙音和多音測試信號，帶外交調抑制>65dBc；

· 支持2GHz帶寬，緊密間隔的多音信號增強校準，可模擬帶有凹口的高斯噪聲，陷波深度>60dBc；

· 帶內平坦度：

±0.3dB，200MHz調制帶寬；

±0.5dB，500MHz調制帶寬；

±0.8dB，1GHz調制帶寬；

±1.0dB，2GHz調制帶寬；

· 提供快速及目標峰均比優化。

靈活快速的連接及一鍵式校準

增強多音功能的非線性失真校準使用十分方便，支持Ceyear 4051/4052/4082以及主流廠家信號/頻譜分析儀的LAN/GPIB連接校準。首先，用戶配置信號發生器的多音輸出，可使用峰均比優化功能以得到更優的峰均比。其次，射頻電纜及LAN/GPIB連接信號/頻譜分析儀，兩臺儀器共時基參考。在“多音配置窗口”界面中點擊“多音非線性校準”，程序自動對當前輸出的多音信號進行性能優化。最后，將射頻電纜連接至被測件，優化后的信號可用于被測件的測試驗證。注意，本次校準優化只針對當前射頻電纜連接下的當前頻點、功率、多音設置下的信號有效。射頻及調制開關對當前輸出信號無影響。

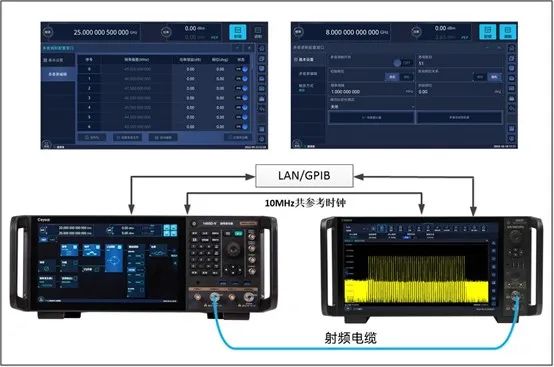

圖1：多音增強校準連接圖

出色的帶外交調抑制

IQ調制器生成的多音信號不可避免會帶來多階交調、鏡像，影響了其作為測試信號使用時的測試動態范圍。增強多音功能提供了校正程序，可在創建的多音波形上抑制帶內和帶外的失真產物，提升信號調制質量。

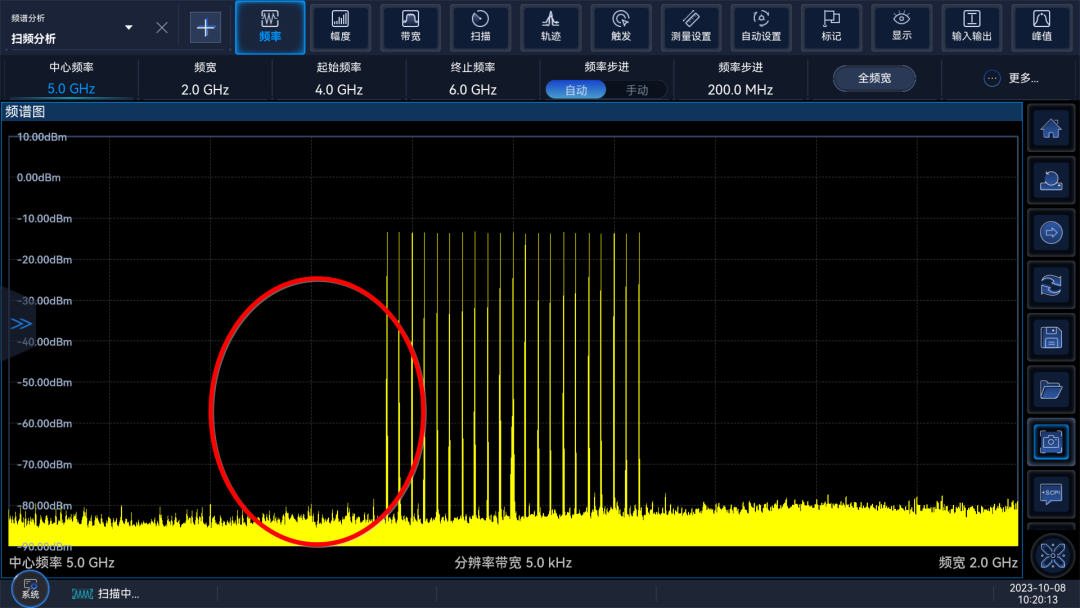

圖2：500MHz帶寬（21音，25MHz間隔）平均功率0dBm，帶外交調抑制>65dBc

優異的寬帶頻響，滿足高級用戶測試需求

增強多音功能可對多音信號的頻響指標進行優化提升。系統連接完畢后，可對當前頻點、當前狀態下的多音信號頻響進行二次修正，校準后產生更優頻響指標的多音信號，滿足高級別用戶寬帶ADC測試或IF平坦度測試需求。

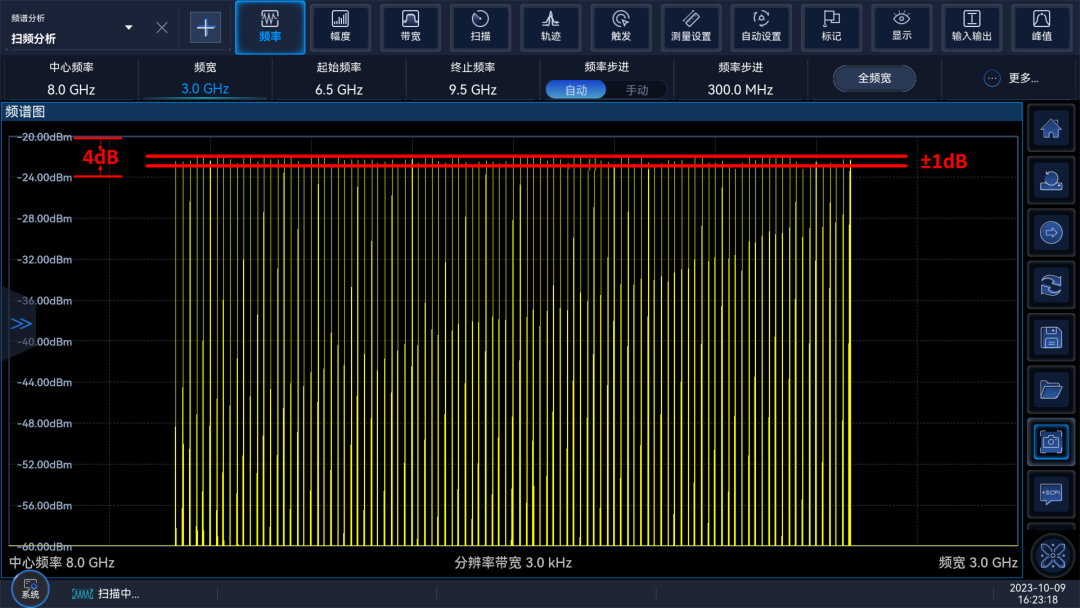

圖3：2GHz帶寬（101音，20MHz間隔）頻響<±1.0dB

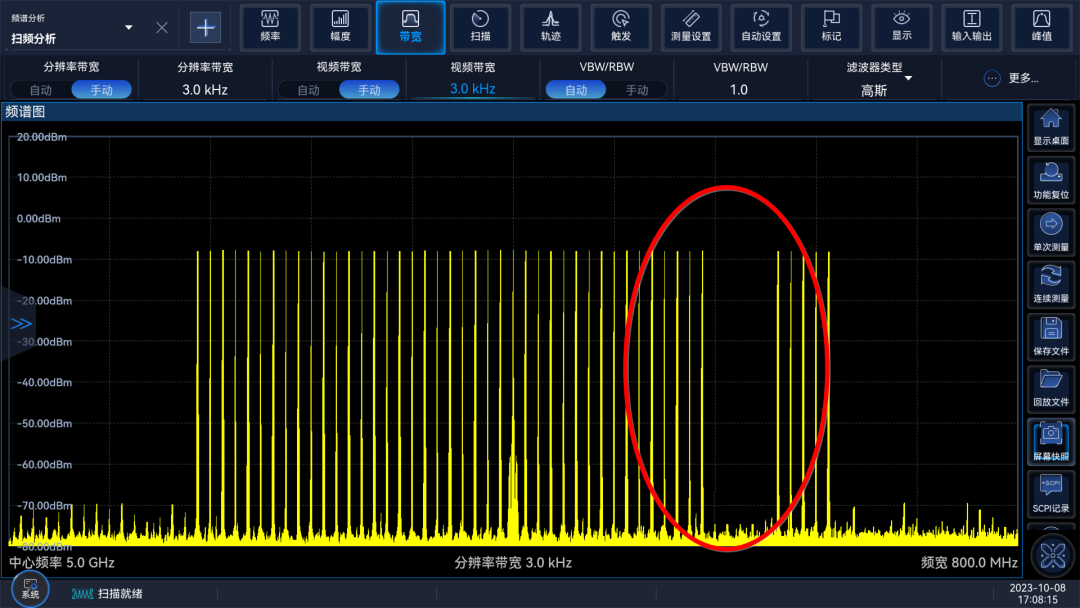

為寬帶組件或衛星轉發器提供帶有陷波的測試激勵

傳統創建寬帶NPR信號需要使用具有陷波濾波器的寬帶噪聲發生器，用客觀和定量的方式表征互調失真性能，模擬最壞情況下的負載條件。具有優異頻響且緊密間隔的多音信號，能以更低的成本創建陷波測試激勵信號。Ceyear1466系列信號發生器通過增強多音功能定義噪聲信號（音調個數、音調間隔、相位類型、幅度、陷波寬度及偏移），可以顯著提高陷波深度，從而改善NPR測量誤差。此外，Ceyear1466系列信號發生器陷波信號的目標峰均比優化算法，根據音調的配置，優化到需要的峰均比，滿足被測設備“應力因子”（stress factor）的測試需求。
