Auto功能是示波器最常用的功能，無論示波器因?yàn)槭裁丛蜃ゲ坏讲ㄐ危鞘褂肁uto，很快就能抓到！究竟Auto做了什么？是否真的這么全能，本文就帶您來探索Auto的神秘！
Auto的機制
使用示波器之前，第一件事就是校準探頭，這時需要將探頭接到示波器的校準信號上，做電容校準，無論探頭接入時示波器是什么狀態，按下AutoSetup之后，就會顯示出下圖完美的方波，完全節約了調整時基、垂直擋位、偏置等一系列設置，那么AutoSetup到底做了什么設置呢？
圖1 校準信號Auto后結果
其實，AutoSetup只是做了如下三個步驟：
1. 掃描示波器的通道。如果有通道打開則只掃描該通道信號，最終的顯示也只有該通道的波形。如果沒有通道打開則掃描示波器所有通道，凡是有信號輸入的通道則打開該通道并顯示波形。
2. 通過計算波形的幅度來確定合適的垂直觀察檔位。垂直檔位以信號大于2.5格且小于7格為合適準則。比如波形幅度為5V，那合適的垂直檔位為1V/div，偏移為-2.5V。
3. 通過計算波形的頻率來確定合適的水平觀察檔位，水平檔位以屏幕顯示2到4個周期為合適準則。比如波形的頻率為1K，那合適的水平檔位為200us/div。
哪些波形不適合使用Auto進行捕獲？
看到AutoSetup的具體實現方法之后，有的小伙伴心里就開始打鼓了，只做了這些操作，Auto功能真的普遍適用嗎？答案當然不是。
1、空閑電平占比較高的信號或者低頻信號

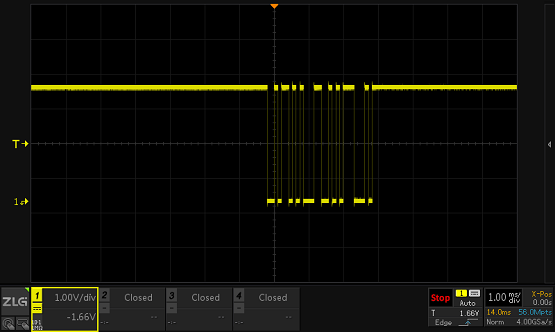

AutoSetup鍵按下之后，示波器只會檢查前40毫秒信號的幅度，也就是說當信號平均周期小于25Hz時，Auto之后就可能會發生波形調整不合適的情況。因?yàn)閰f(xié)議信號經常會有空閑的電平，會降低平均頻率，從而導致Auto之后并沒有出現我們想看到的波形?？磥?lái)Auto并不是萬能的！
2、觸發點不穩
當觸發點不固定時，反映到示波器就是波形會不斷亂跳，此時AutoSetup無法自動調整，所以無論怎樣Auto，也不一定能穩定觸發，此時需要調整觸發釋抑，實現復雜波形的穩定顯示，它是限定本次觸發與下次觸發間最小間隔的時間量,通常用于隔離突發脈沖串，使觸發點固定于每幀數據的相同位置。如下圖所示：

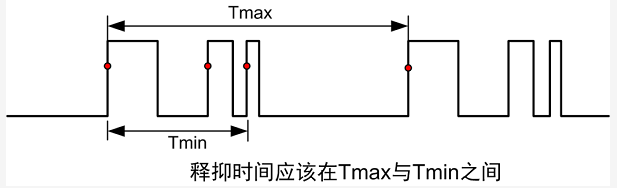

圖2 觸發釋抑設置原理
3、系統集成時
當不確定合適的波形檔位時推薦使用AutoSetup的SCPI命令，此情況下設置Auto后不建議再發送垂直/水平檔位的命令。
清除示波器雜亂的功能設置
示波器功能日漸增多，功能增強的同時，使用復雜程度逐漸上升，當我們使用示波器時，開啟了很多功能后，示波器的界面通常會比較亂，甚至找不到波形，此時很多工程師希望通過AutoSetup來一鍵還原到最初的清爽界面，這樣做會不會有問題呢？
答案是：還真有可能有問題，AutoSetup確實會清除一些參數的設置，但同時也會重置一些設置，并保留一些設置，此功能根據不同廠家示波器而異，例如：ZDS系列示波器此文章發布日期的版本，Auto后保留以下設置：DC/AC（GND耦合會改為DC耦合），50歐，帶寬限制，反相，捕獲模式，存儲深度，探頭類型，探頭比，通道延遲，波形亮度，刻度線亮度。
但是！此功能可優化性較大，ZLG致遠電子致力于為用戶提供更優質便捷的服務，后續AutoSetup添加其他保留或者重置參數的可能性也是非常大的，具體情況可以與我們工程師溝通！

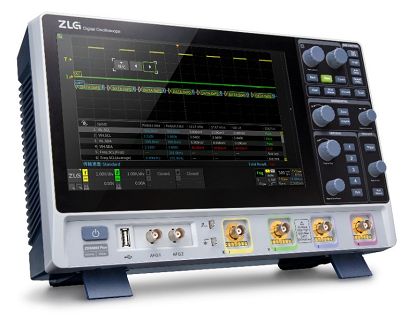

圖3 ZDS4054Plus示波器
