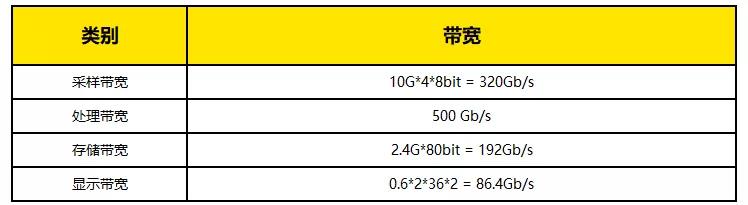

UltraVison III是RIGOL推出的第三代硬件平臺，它具有如下特點：

﹒具有超高的實時帶寬

﹒采用的QDR2plus吞吐量達到86 Gb/s（隨機讀寫性能）

﹒當前平臺的運算能力達到19.5T（每秒處理點數）

UltraVison III平臺的卓越性能有效支持了DS70000示波器在每秒捕獲1,000,000次波形的情況下，實時完成所有100萬次波形數據的處理，并繪制顯示波形。

4、數字實時熒輝技術的優勢

高速捕獲波形

在本文的開篇，我們將示波器比喻成一架高速攝像機，那么拍攝速度會對拍攝帶的結果來怎樣的影響呢？

一直以來，蜂鳥都是攝影師最感興趣的拍攝題材，他們身材嬌小，羽毛艷麗，不但飛行速度驚人，還能夠懸停在花朵旁吸食花蜜，被稱為“轉瞬即逝的美”。以前人類不知道蜂鳥是如何做到這些的，直到科學家使用每秒500幀的高速攝像機（普通手機拍攝視頻不過每秒30幀）拍下蜂鳥的運動影像，再慢速回放，才解開了蜂鳥飛行速度背后的秘密。原來蜂鳥的飛行特質源于它超高速頻率震動的翅膀，最高可以每秒振翅100次，這遠超人眼感知的極限。

蜂鳥

和靈動敏捷的蜂鳥相比，我們所觀察的波形不但在更加高速地運動，還可能隱藏著不易察覺的變化。所謂天下武功唯“快”不破，正如科學家通過高速攝像機揭示蜂鳥的飛行秘密一樣，只有提高示波器捕獲波形的速率，我們才能觀察到更多隱藏在波形信號中的細節。

而DS70000示波器正是為工程師準備的“高速攝像機”，它具備1,000,000wfms/s捕獲率，高概率捕獲偶發異常事件，大大提高測量結果的準確性。

體現波形出現的概率

高捕獲率能夠幫助示波器捕捉到小概率發生的異常事件，但是實時刷新顯示測量結果可能會讓觀測者錯過這一短暫出現的畫面。只有將采集到的異常波形保持在屏幕上，不讓其消失，才能保證它被觀測到。但如果將所有采集到的波形都保持下來，他們將疊加顯示在屏幕上，過多的歷史信息并不利于我們對特定異常進行有針對性的觀察。DS70000示波器支持的設置波形保持時間的功能，就可以完美解決這些問題。

DS70000不但能在每個捕獲周期內完成數據處理，實時將波形繪制在顯示屏上；還能夠使波形在屏幕上保持指定的時間后再消失。在這種情況下，在指定的波形保持時間內，多個捕獲周期繪制的波形就會疊加顯示在屏幕上。波形在某一位置出現的頻率越高，累加的次數就越多，屏幕上對應的像素就會越亮，反之則較暗。和普通的數字示波器相比，DS70000示波器能通過波形在顯示器上的亮度（色階），體現波形隨時間在某一個位置出現概率的信息，增加了一個維度。

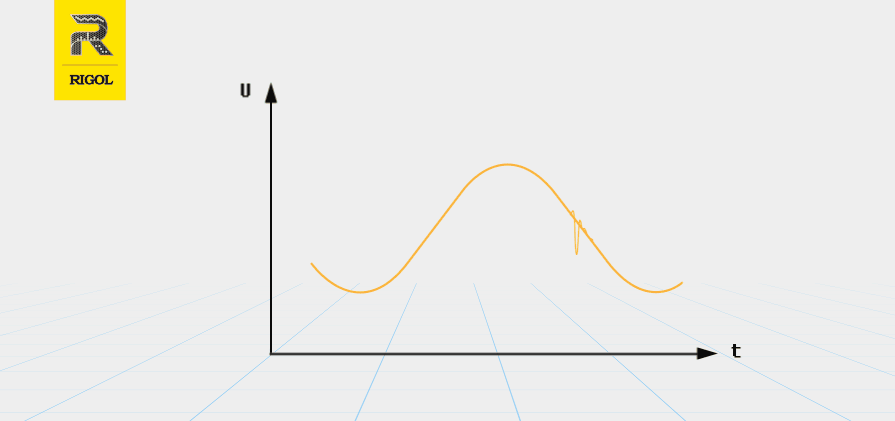

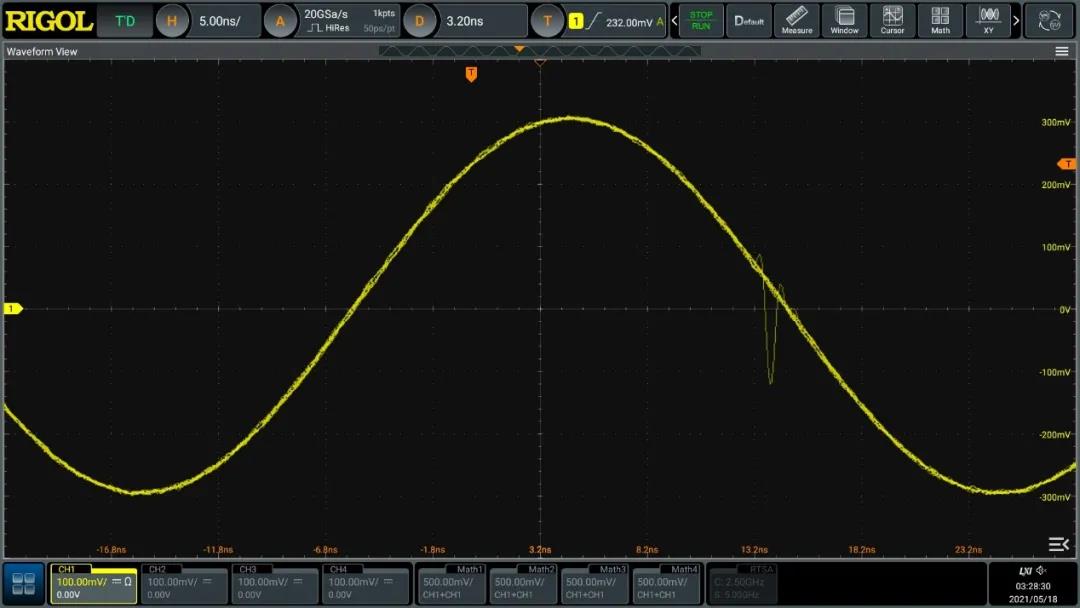

下面我們可以看到DS70000示波器捕獲到小概率異常信號，并將其保持在屏幕上持續顯示，用戶可通過波形的亮度來判斷異常波形出現的概率。

顯示更多細節

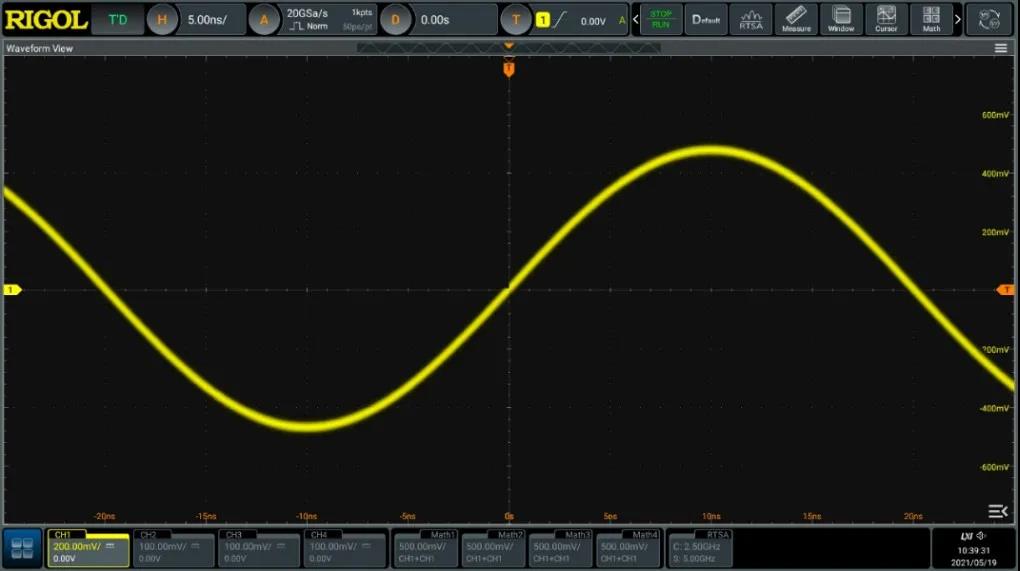

下面看一下DS70000測量波形的顯示效果。首先將水平時基設置為5ns，存儲深度設置為1kpts，觸發釋抑時間為默認值8ns，此時波形刷新率達到最大值1,000,000wfms/s。波形顯示效果如下：
