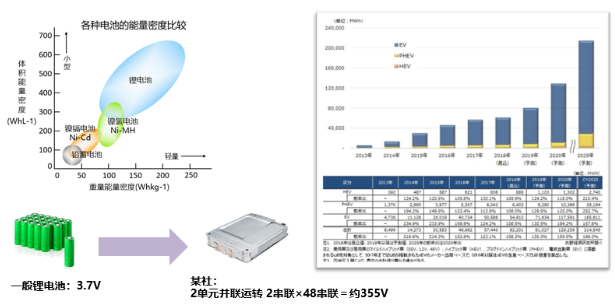

近年來，由于車載電池逐漸高電壓化，所以對于試驗儀器的要求也隨之增高。

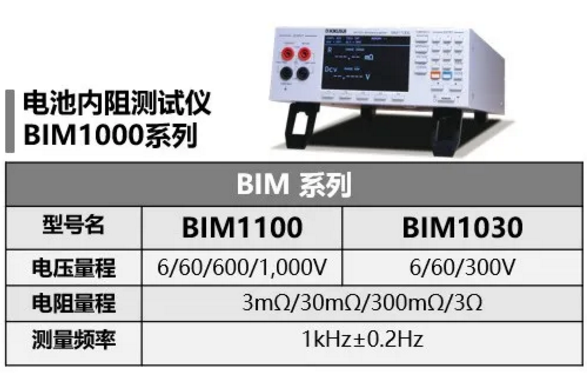

而菊水的電池內阻測試儀BIM1000系列，可應對目前的市場趨勢，適用于高電壓電池。

BIM1000系列特點

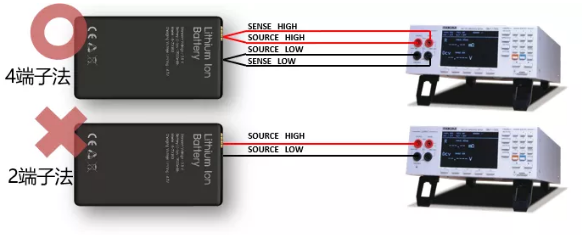

交流4端子法

使用交流4端子法，即使是很小的阻抗也可以準確測量。當電流通過電池時，測量所降下的電壓就可以得出阻抗值。雖然也可以通過2端子來進行測量，但是容易受到測試線的阻抗以及接觸電阻的影響而產生誤差。特別是當電池的內阻較小時，更是無法忽略測試線的阻抗以及接觸電阻。而4端子法則是分別準備了電流源端子與檢測下降電壓的電壓檢出端子來進行測量。由于電壓檢出端子的輸入阻抗較高，所以不會流動過大的電流，并且也不會受測試線的阻抗與接觸電阻的影響。從而可以更加精準的進行測量。

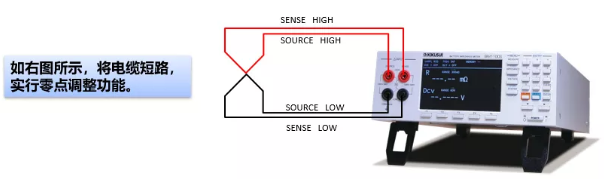

調零功能

使用零點調整功能，可以將測量0Ω時的OFF SET扣除，從而進行調零。

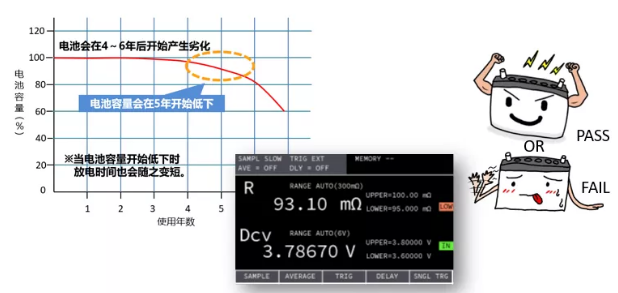

比較器方式功能

通過同時測定電池電壓 · 內部阻抗、或分別設定其上限與下限值，從而可以輸出判定結果。

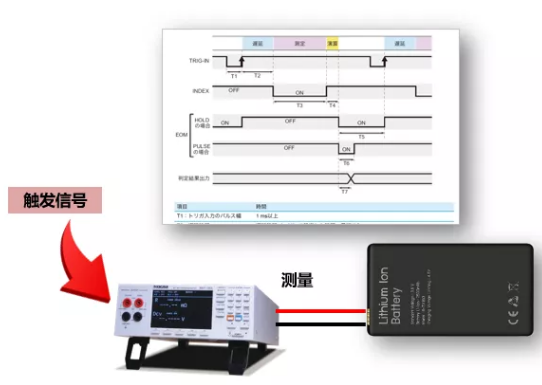

觸發功能

通過SIGNAL I/O來輸入觸發信號，就可以直接開始進行測量。

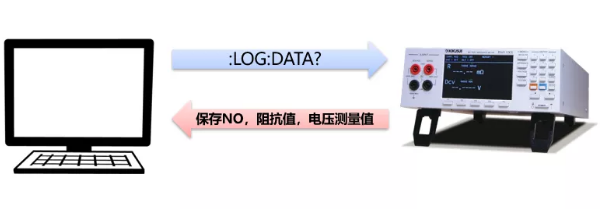

測量值記錄集體轉發功能

使用PC操作此功能，可以提取出存儲在本產品中的測量結果。最大可保存500組。

BIM1000系列應用方案

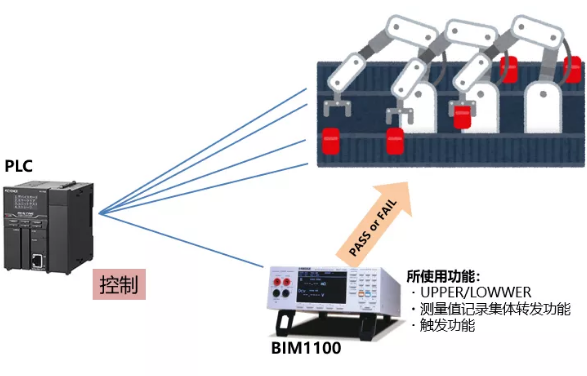

電池生產線

· 測定電池的內部阻抗

· 檢測產品中的良品/不良品

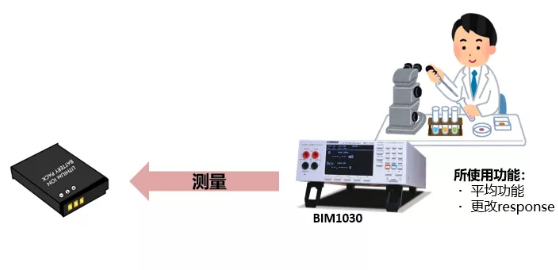

電池的基礎研究開發

· 可以簡單的確認電池的內部阻抗值

· 由于BIM1000系列可以以肉眼無法確認的速度完成測量，所以可以設定response或使用平均功能來實現目視確認。
