CDR的背景

隨著5G/數據中心的高速發展，光傳輸向著更高速率、更低延時演進，這就要求對應的光模塊經過傳輸后盡量減小失真，以便在接收端將信號完整地再生出來。從10G長距到25G,再到50G/200G/400G PMA4，由于光纖傳輸鏈路線性/非線性效應，因此需要引入時鐘數據恢復技術（CDR：Clock Data Recovery）。

CDR的原理

時鐘恢復（CDR）的原理：

首先，利用本地產生的多相位時鐘對數據多次采樣，判斷數據比特的邊沿，并通過PLL將時鐘邊沿與其對齊，從而實現與數據同頻率、同相位時鐘的恢復。

其次，利用已同步時鐘的最優相位對輸入數據采樣，使其實現最高的輸入信噪比，并把采樣結果作為已恢復數據輸出。

時鐘是數字通信的基礎，在設備發射端，數據是根據時鐘的節拍，一拍一拍拍出來的。同樣在接收端，數據也是根據時鐘的邊沿（上升沿/下降沿）來采樣獲得的。

圖1

如果沒有時鐘做標定，一連長串的數據沒有意義，如上圖，是101，還是110011？如何解決這個問題呢？

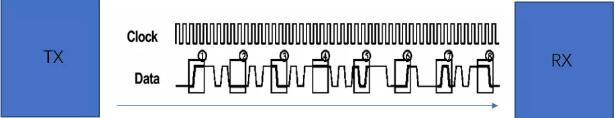

1）隨路時鐘（trigger）, 不需要額外的時鐘恢復，但是需要多一路時鐘信道。

圖2

2）時鐘恢復，需要接收端具備時鐘恢復的能力。那么如何從串行數據中提取時鐘呢？

CDR結構組成

CDR核心--鎖相環（PLL：Phase Lock Loop）

數據經過CDR恢復的時鐘再生以后，變成理想信號，這個比較容易理解。重點就是這個時鐘是怎么恢復出來的，這個也就是CDR的核心部分，即鎖相環PLL。

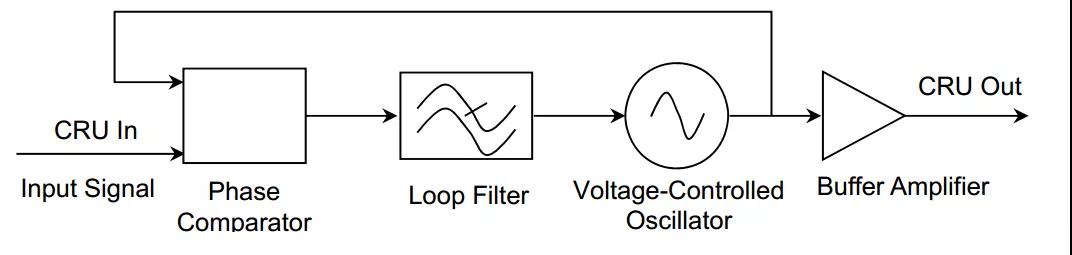

圖3

鎖相環有3個部分組成：鑒相器、低通濾波器、壓控振蕩器（VCO）。

鑒相器PD（Phase Detector/phase comparator）

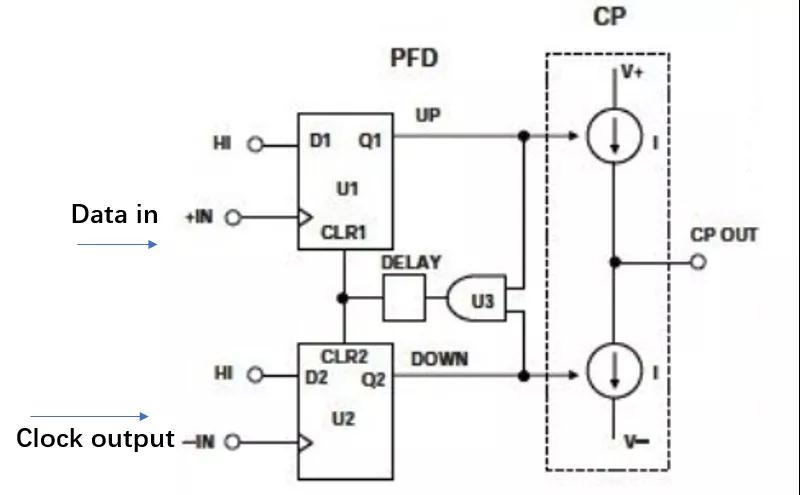

圖4 PD/CP示意圖

經過鑒相器以后，頻差（或者相差）再經過低通濾波器的積分，就以電壓的形式控制VCO的輸出頻率。VCO（壓控振蕩器）是一個電壓控制頻率輸出的器件。實質上這個過程就是一個電壓反饋回路：

1）當時鐘頻率低于輸入信號頻率時，電壓越來越大（PWM占空比增大，高電平占比增多），VCO輸出頻率提高，時鐘加快；

2）當時鐘頻率高于輸入信號時候，電壓越來越?。≒WM占空比減小，低電平占比增多），VCO輸出頻率減小，時鐘減慢；

通過以上兩個過程，實現動態平衡，最終VCO輸出的頻率鎖定（等于）輸入信號的頻率。

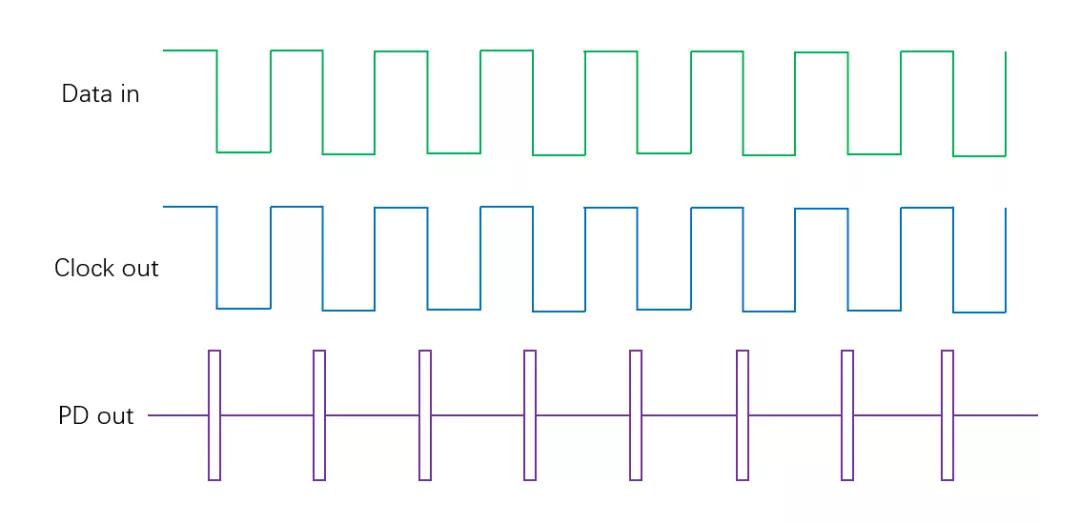

圖5 頻率相位鎖定

上圖DATA IN是理想的010101電平。但是實際上數據輸入可能是11001100011100001111，有長連0，長連1的。那么此時該如何處理呢？

對于數字邏輯來說頻率最快的是0101，如果出現了長連0或者長連1以后，我們可以理解為此刻信號的頻率變低了：

經過鑒相后PD OUT有長高/長低電平，此時VCO頻率會降低，時鐘就會減慢；

時鐘減慢后，此時PD OUT又出現了高電平，又需要將時鐘變快，如此反復調節完成動態的平衡，最終時鐘鎖定。

我們知道鎖相環里面的低通濾波器是個積分器，上面出現的有限的連0和連1，不會改變VCO的電壓，因?yàn)榉e分器需要一定的時間才能引起VCO上電壓的變化。如果連續的連0或者連1太多，將會導致VCO上的電壓發生改變，就會引起失鎖。
