1、市場趨勢和測量需求趨勢

為了應對網絡、服務器和存儲速度和容量的快速提高的需求，促進了100GbE，400Gbp和1Tbps的通信系統的開發。而超過30Gbps的速率接口被這些系統所采用。

當處理高于30Gbps速率的信號時，相比傳統較低速信號具有更大的挑戰。本文描述了如何處理時鐘和數據信號的傳輸差異，進行高速信號的抖動容限測試，以及處理高速傳輸?shù)牟罘中盘枴?

2、測試準備

準確的測量要求正確使用測量儀器。此外，也需要正確理解儀器的限制。超過這些限制的測量通常測量的是儀表自身的特性，而非待測件(DUT)的特性。例如，當使用采樣示波器進行波形測量時，如果波形內包含由采樣示波器帶寬范圍外的頻率分量，那么輸入波形的真實特性不會被顯示，相反，顯示的是采樣示波器的特性。

對于抖動容限測試來說也是類似的，如果在測試中抖動超過了儀器中設置抖動容限，儀器的抖動容限而非DUT的抖動容限會被顯示在結果中。如果測試儀器內部包含有D-flip-flop,FIFO,或者其他重定時電路或者類似時鐘恢復的PLL電路，此類電路會成為抖動容限測試的瓶頸。當進行抖動容限測試時，知道測量儀器的實際測試性能限制非常有必要。

即使在測量系統中的測量儀器有足夠的抖動容限，測試結果也許會比DUT實際特性更差，取決于實際設置。最近數據信號速率提升要求嚴格評估抖動的影響，以保護信號傳輸質量。由于噪聲環境的不利影響(例如來自電源、熱量及PLL)，測試器件抖動的注入變得愈發復雜和快速，并且總抖動量呈現上升趨勢。在這些條件下，抖動容限測試必須考慮過去不會構成大問題的項目的影響，例如測試系統中時鐘和數據信號的路徑長度差異。

下一節介紹處理時鐘和數據路徑長度時的注意事項。

3、時鐘和數據路徑長度的差異

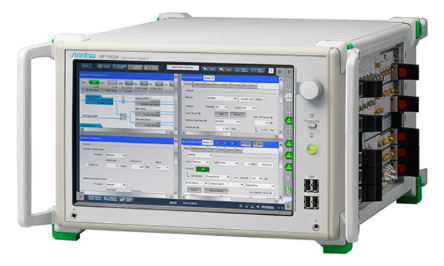

本節描述測量系統中時鐘和數據路徑長度，以脈沖碼型發生器(PPG)通過待測件和時鐘恢復單元(CRU)鏈接至誤碼檢測器(ED)為例。

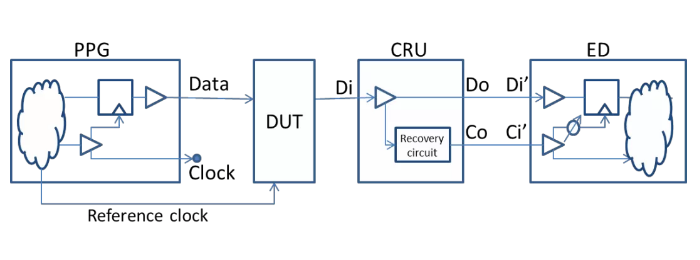

圖 3.1:抖動容限測試系統

DUT的數據輸出鏈接至CRU。CRU將數據信號分為兩路：一路通過直接通過，未改變信號后進行輸出，另一路連接至?xí)r鐘恢復電路。CRU輸出數據信號，時鐘信號從數據信號中恢復。此處，比較了時鐘的定時和CRU的數據輸出。由于數據經由CRU 被簡單分割，數據會通過一個更短的路徑。同時，時鐘信號基于數據信號恢復，時鐘恢復電路本身會有一些延時。因此，相較于數據信號，時鐘信號會有更長的路徑。

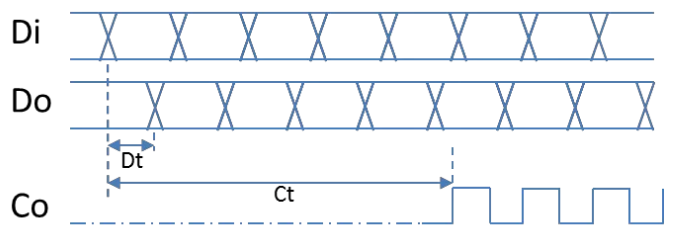

圖 3.2:CRUI/OTiming

圖3.2展示的并非突發數據輸入直到時鐘恢復的時間。而展示的是特定數據交叉點和相位對齊時鐘邊緣，其中Di是 CRU輸入數據， Do是CRU 輸出數據， Co是CRU恢復的時鐘輸出。

雖然使用實際CRU無法確定數據邊緣定時相位是否對齊，但如果相位對齊，邏輯上我們可以得出結論，即使在比較滿的比特率下，圖3.2中的Dt和Ct時間也不會改變。圖中Dt 是從數據輸入到CRU 至輸出的數據傳輸延遲，Ct是從數據輸入到CRU至恢復時鐘輸出的延遲。

雖然我們不能通過觀察單個比特率下的Co和Do波形，來確定Dt和Ct的邊傾角是否恒定，但是我們可以通過觀察多個比特率下的波形來識別Dt和Ct恒定的數據和時鐘邊緣。無論比特率如何，Dt和Ct之間的關系是恒定的，這種關系被稱為“絕對相位對齊”。

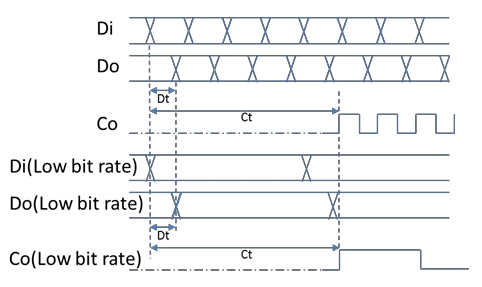

圖 3.3:CRUI/OTiming(低比特率)
